1939556-8

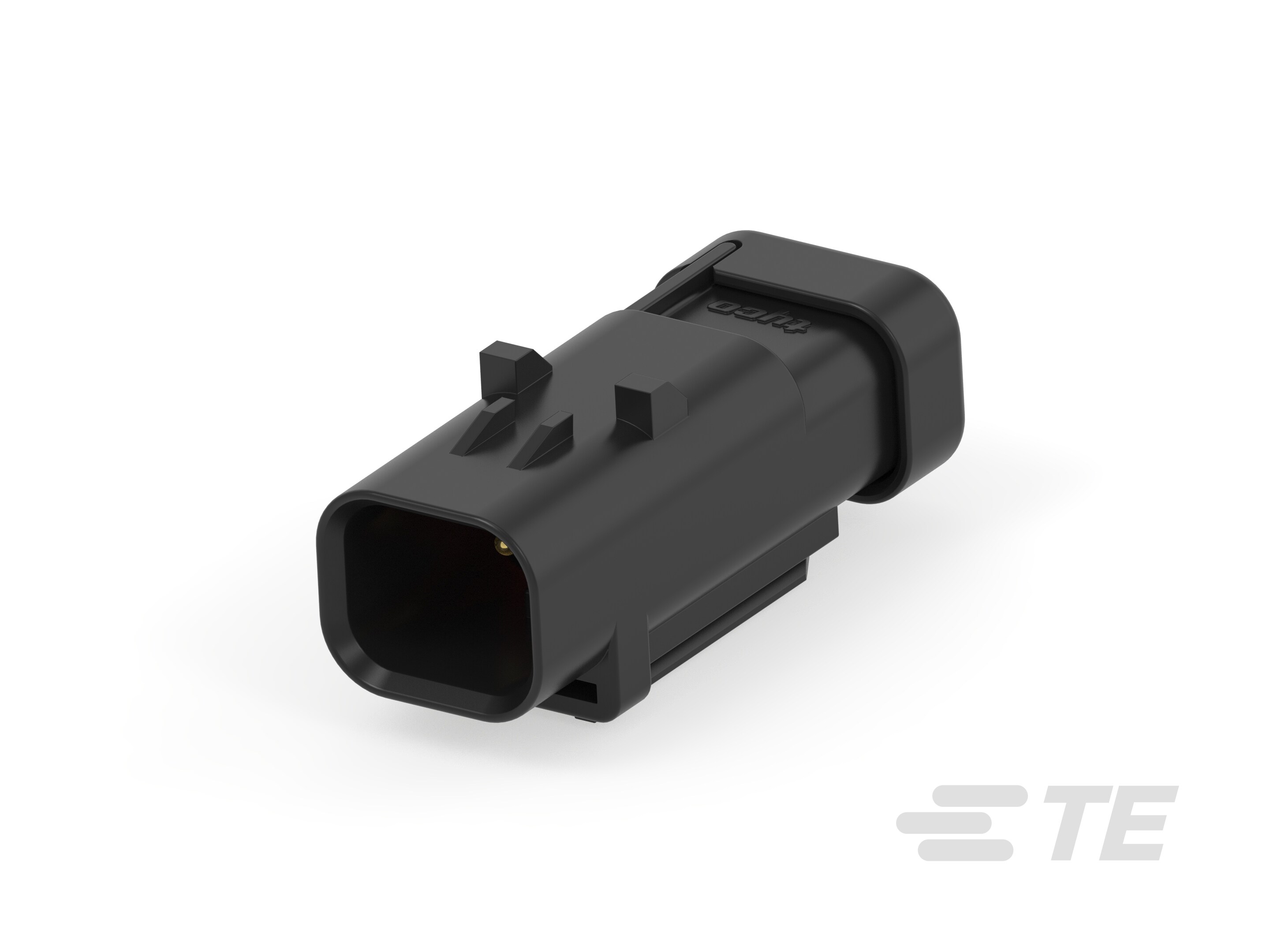

12 V / 24 V / 48 V, 2 Position, Automotive Cap, Wire-to-Wire, 4.5 mm [.177 in] Centerline, Sealable, Black, Wire & Cable, AMPSEAL 16
1939556-8
12 V / 24 V / 48 V, 2 Position, Automotive Cap, Wire-to-Wire, 4.5 mm [.177 in] Centerline, Sealable, Black, Wire & Cable, AMPSEAL 16
-
- AMP
- AMPSEAL 16
- TE 内部编号 1939556-8
- TE 内部产品描述 AMP SEAL16 2P CAP ASSY WITH RESIST 2.2K
-
标称电压架构 (V): 12 | 24 | 48 | 240
-
连接器和壳体类型 : 母端
-
位数 : 2
-
可密封 : 是
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
文档
产品图纸
- CAP ASSY 2P AMPSEAL16 WITH RESISTANCE JPN_CD_1939556_C1.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1939556-8_C.pdf 3D
- 下载查看 ENG_CVM_CVM_1939556-8_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1939556-8_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_1939556-8_C.3d_stp.zip 英文版本
数据表/目录页
- ICT Terminals and Connectors Catalogue ENG_DS_1-1773950-7_A.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-13065_D.pdf 英文版本
- 产品规格 ENG_SS_108-2184_B2.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到线
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 2
-
行数 : 1
电气特征
-
标称电压架构 (V): 12 | 24 | 48 | 240
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 黑色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 插针
-
接合插针直径 : 1.5 mm [ .059 in ]
机械附件
-
接合对准类型 : 键控
-
端子位置保证 : 是
-
应力消除 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF
-
中心线（间距） : 4.5 mm [ .177 in ]
尺寸
-
产品宽度 : 16.9 mm [ .665 in ]
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
-
工作温度（最大值） : 125 °C [ 257 °F ]
行业标准
-
UL 阻燃性等级 : UL 94HB
-
IP 等级 : IP67
包装特性
-
封装数量 : 50
-
封装方法 : Bag
其他
-
可维修 : 是
-
能够保证连接器位置 : 否
