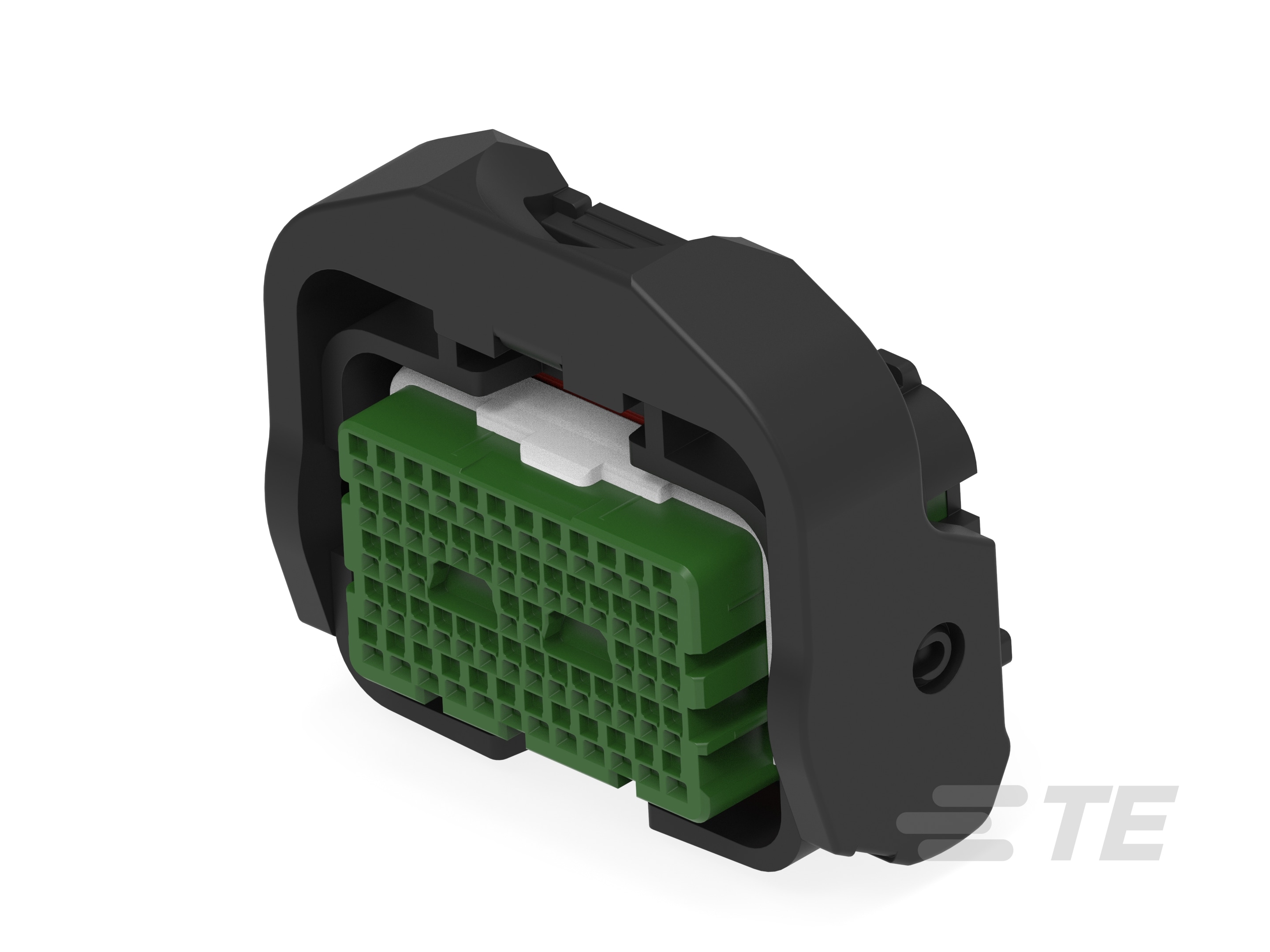

12 V, 60 Position, Automotive Housing for Female Terminals, Wire-to-Board, 2.5 mm / 3 mm [.098 in / .118 in] Centerline, 0.64/025 Connector System
1939152-1
12 V, 60 Position, Automotive Housing for Female Terminals, Wire-to-Board, 2.5 mm / 3 mm [.098 in / .118 in] Centerline, 0.64/025 Connector System
-
- AMP
- .64/025 连接器系统
- TE 内部编号 1939152-1
- TE 内部产品描述 PLUG HSG ASSY 60P 0.64/1.0 SEALED CONN
-
标称电压架构 (V): 12
-
连接器和壳体类型 : 母端子护套
-
位数 : 60
-
可密封 : 是
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
文档
产品图纸
- PLUG HOUSING ASSEMBLY 60 POSITION 0.64/1.0 SEALED CONNECTOR JPN_CD_1939152_B.pdf 日语
- PLUG HOUSING ASSEMBLY 60 POSITION 0.64/1.0 SEALED CONNECTOR 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1939152-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1939152-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1939152-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1939152-1_B.3d_stp.zip 英文版本
使用说明书
- 使用说明书（非美国） JPN_SS_411-78121_B2.pdf 日语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 是
-
连接器和壳体类型 : 母端子护套
-
可密封 : 是
-
主要锁定特性 : 无尖刃主体
-
连接器系统 : 线到板
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 60
-
行数 : 5
电气特征
-
标称电压架构 (V): 12
主体特性
-
主要产品颜色 : 绿色
接触件特性
-
端子类型 : 母端
-
端子大小 : .64mm | 1mm
-
对接公端宽度 (mm): .64 | 1
-
对接公端宽度 (in): .02 | .04
机械附件
-
端子位置保证 : 否
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF15
-
中心线（间距） (mm): 2.5 | 3
-
中心线（间距） (in): .098 | .118
尺寸
-
连接器高度 : 54.45 mm [ 2.14 in ]
-
产品长度 : 58.9 mm [ 2.32 in ]
-
行间距 : 4.2 mm [ .165 in ]
-
产品宽度 : 27.2 mm [ 1.07 in ]
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
-
工作温度（最大值） : 125 °C [ 257 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装数量 : 20
-
封装方法 : Tray
其他
-
能够保证连接器位置 : 否
