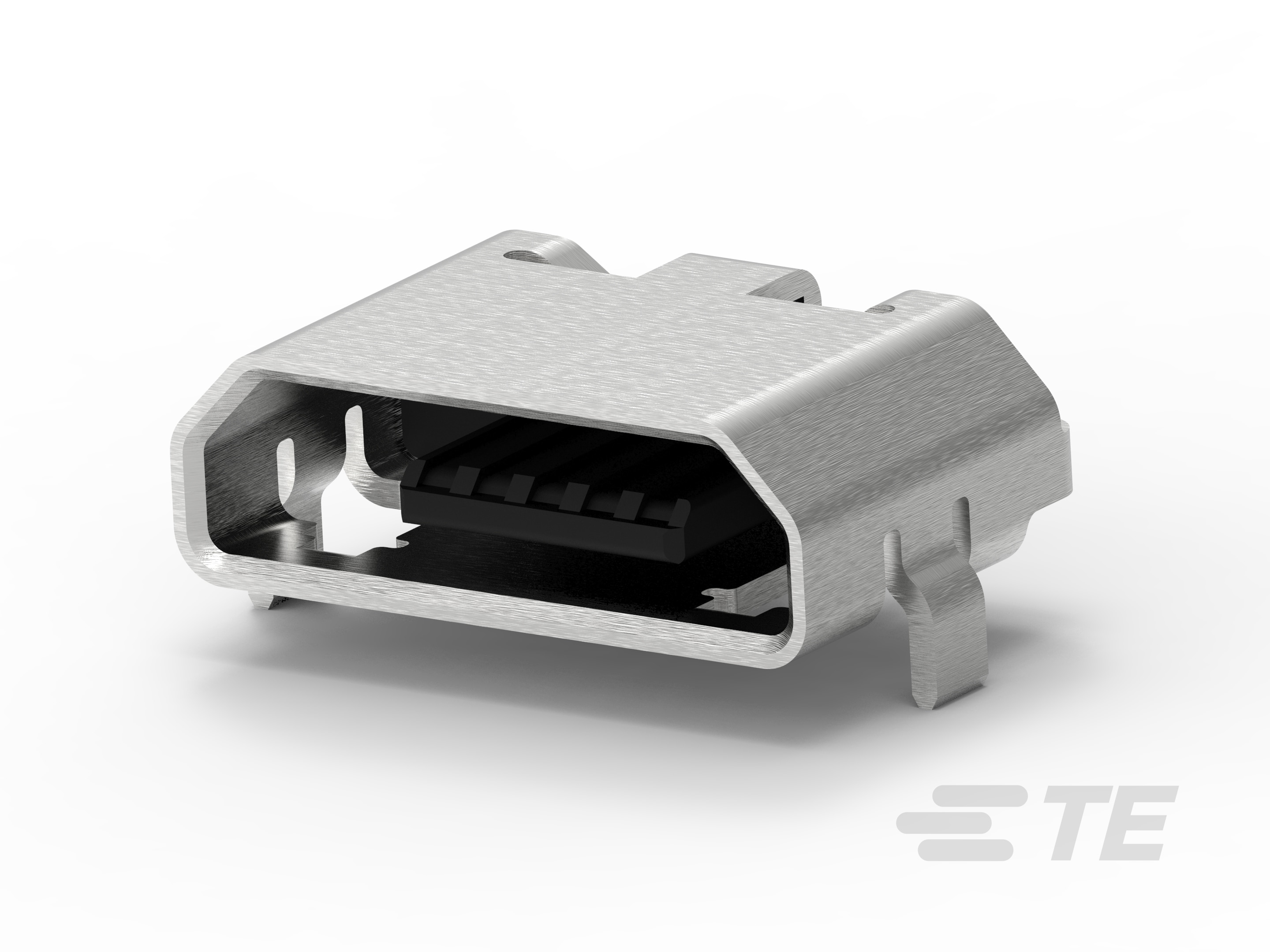

1932788-1
B, 2.0, Micro Profile, Receptacle, 1 Port, Top, Reverse Right Angle, Tape & Reel, Offset, Surface Mount, Cable-to-Board, 5 Position, USB Connectors
1932788-1
B, 2.0, Micro Profile, Receptacle, 1 Port, Top, Reverse Right Angle, Tape & Reel, Offset, Surface Mount, Cable-to-Board, 5 Position, USB Connectors
- TE 内部编号 1932788-1
- TE 内部产品描述 MICRO USB, TYPE B, REVERSE
-
USB 适配器类型 : B
-
USB 版本 : 2.0
-
连接器外形 : 微型
-
连接器和壳体类型 : 母端
-
端口数量 : 1
文档
产品图纸
- MICRO USB CONNECTOR RECEPTACLE REVERSE TYPE B FLANGELESS ENG_CD_1932788_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1932788-1_6.pdf 3D
- PCB 设计 下载 CAD 符号及封装（SnapEDA）
- 下载查看 ENG_CVM_CVM_1932788-1_6.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1932788-1_6.3d_igs.zip 英文版本
- ENG_CVM_CVM_1932788-1_6.3d_stp.zip 英文版本
数据表/目录页
- 5-1773464-3_Quick_Reference_Guide_Micro_USB_Connectors ENG_DS_5-1773464-3_1012.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-115022-1_A.pdf 英文版本
- 合格检测报告 ENG_SS_501-115024-1_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
整体式锁销 : 不带
-
USB 适配器类型 : B
-
USB 版本 : 2.0
-
连接器和壳体类型 : 母端
-
连接器系统 : 缆到板
-
连接器和端子端接到 : 印刷电路板
-
USB 连接器类型 : Micro USB 2.0 B 型
结构特性
-
端口数量 : 1
-
位数 : 5
主体特性
-
偏移 (mm): 0
-
外壳电镀材料 : 镍打底镀锡
-
外壳电镀涂层 : 哑光
-
连接器外形 : 微型
接触件特性
-
端子接触部电镀材料 : 金 (Au)
-
端子接合区域电镀材料厚度 : .76 µm [ 29.52 µin ]
-
端子额定电流（最大值） (A): 1.8
端接特性
-
端接柱体和尾部长度 : .8 mm [ .031 in ]
-
PCB 端接方法 : 表面贴装
机械附件
-
锁定特性 : 不带
-
PCB 安装位置 : 顶部
-
PCB 连接器固定 : 偏移
-
PCB 安装固定类型 : 压紧
-
连接器安装类型 : 板安装
壳体特性
-
壳体颜色 : 黑色
-
外壳材料 : 热塑性
-
主体方向 : 反向直角
-
中心线（间距） : .65 mm [ .025 in ]
尺寸
-
PCB 厚度（建议） : .8 – 1. mm [ .031 – .039 in ]
使用环境
-
焊接温度（最大值） : 260 °C [ 500 °F ]
-
插接周期（最大值） : 10000
-
工组温度范围 : -30 – 85 °C [ -22 – 185 °F ]
操作/应用
-
装配工艺特点 : 不带拾放盖
-
无卤素 : 否
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
湿度敏感度级别 : 1
-
工业标准 : USB 2.0
包装特性
-
封装数量 : 1000
-
封装方法 : 卷带包装
