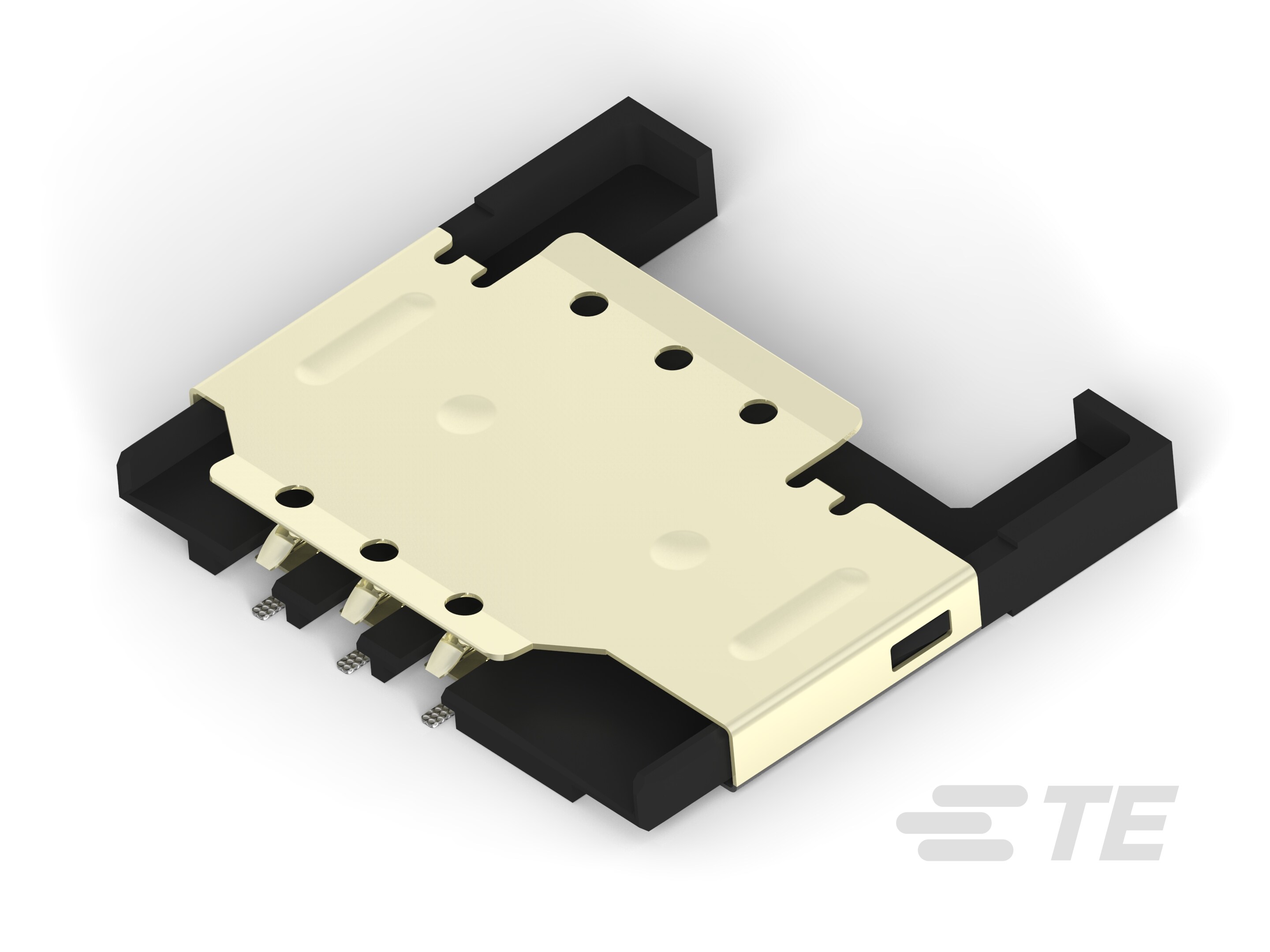

1932768-1
2FF mini SIM, Push-Pull Type, 6 Position, 6 Loaded Positions, Signal, -25 – 70 °C [-13 – 158 °F], SIM Connectors, SIM Card Connectors
1932768-1
2FF mini SIM, Push-Pull Type, 6 Position, 6 Loaded Positions, Signal, -25 – 70 °C [-13 – 158 °F], SIM Connectors, SIM Card Connectors
-
- SIM 连接器
- TE 内部编号 1932768-1
- TE 内部产品描述 SUPER LOW PROFILE 1.95SIM WITH FLANGE
-
兼容卡 : 2FF 小型 SIM
-
SIM 卡产品类型 : 推挽式
-
位数 : 6
-
装载位置数量 : 6
-
端子额定电流（最大值） (A): 1.2
文档
产品图纸
- SUPER LOW PROFILE SIM H=1.95 WITH FLANGE ENG_CD_1932768_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1932768-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1932768-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1932768-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1932768-1_A.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-115024_A.pdf 英文版本
- ENG_SS_108-14034_D.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
卡停止 : 带有
-
连接器和端子端接到 : 印刷电路板
-
兼容卡 : 2FF 小型 SIM
-
SIM 卡产品类型 : 推挽式
结构特性
-
插卡种类 : 正常插入
-
卡检测开关 : 不带
-
位数 : 6
-
装载位置数量 : 6
主体特性
-
弹射器类型 : 推挽式
-
主要产品颜色 : 黑色
接触件特性
-
端子接合固定 : 不带
-
端子基材 : 铜合金
-
端子额定电流（最大值） (A): 1.2
端接特性
-
PCB 端接方法 : 表面贴装
机械附件
-
接合对准 : 带有
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 2.54 mm [ .1 in ]
-
外壳材料 : 热塑性
尺寸
-
PCB 的外形高度 : 2 mm [ .079 in ]
使用环境
-
工组温度范围 : -25 – 70 °C [ -13 – 158 °F ]
操作/应用
-
耐用性等级 (Cycles): 5000
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 1000
-
封装方法 : Reel, 卷带包装
