1926845-9

PCB Mount Receptacle, Vertical, Board-to-Board, 28 Position, 2 mm / 5.12 mm / 2.7 mm [.11 in / .21 in / .07 in] Centerline, Gold, Power & Signal

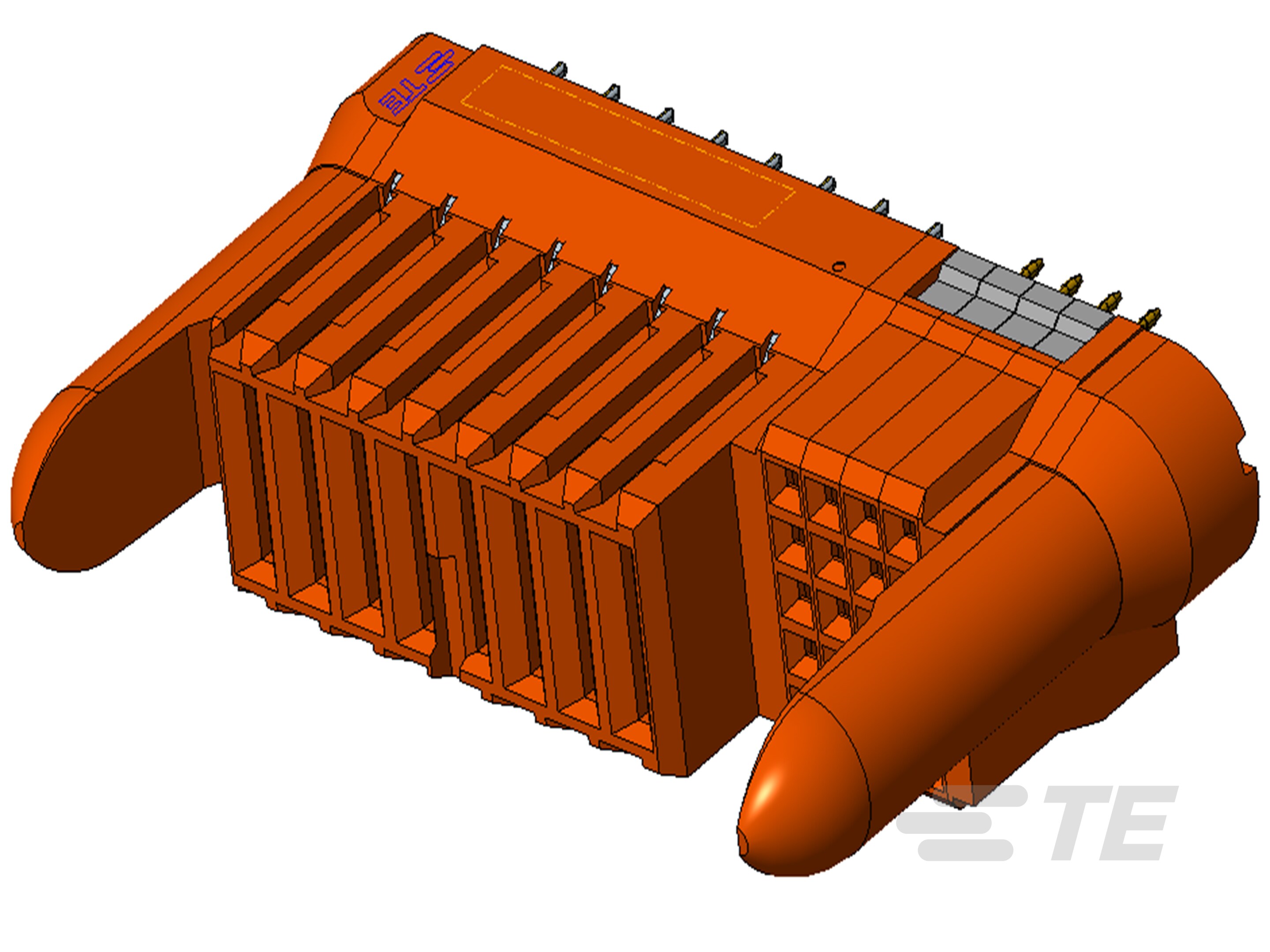

Assy Vert MINIPAK HDL Rcpt 20s-1926845-9

1926845-9

PCB Mount Receptacle, Vertical, Board-to-Board, 28 Position, 2 mm / 5.12 mm / 2.7 mm [.11 in / .21 in / .07 in] Centerline, Gold, Power & Signal

    • MINIPAK
  • TE 内部编号 1926845-9
  • TE 内部产品描述 Assy Vert MINIPAK HDL Rcpt 20s

  • 连接器系统 : 板对板

  • 位数 : 28

  • 中心线（间距） (mm): 2, 2.7, 5.12

  • 中心线（间距） (in): .07, .11, .21

  • PCB 安装方向 : 垂直

  • 端子接触部电镀材料 : 金

查看所有特性
更多 更少

文档

产品图纸

  • RECEPTACLE ASEEMBLY, VERTICAL, PASSIVE GUIDE, SIGNAL/POWER, SCREW MOUNT OPTION, ENG_CD_1926845_2.pdf 英文版本

CAD 文件

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器系统 : 板对板

  • 可密封 : 否

  • 连接器和端子端接到 : 印刷电路板

  • PCB 连接器组件类型 : PCB 安装母端

结构特性

  • 位数 : 28

  • PCB 安装方向 : 垂直

接触件特性

  • 端子接触部电镀材料表面涂层 : 亮光

  • 端子接合区域电镀材料厚度 : 1.27 µm [ 50 µin ]

  • 对接公端厚度 : .4 mm [ .016 in ]

  • 对接公端宽度 : 2.25 mm [ .089 in ]

  • 端子接触部电镀材料 : 金

端接特性

  • 端接柱体和尾部长度 : 3.3 mm [ .13 in ]

  • 矩形端接柱体和尾部宽度 : .46 mm [ .018 in ]

  • 矩形端接柱体和尾部厚度 : .4 mm [ .016 in ]

机械附件

  • 连接器安装类型 : 板安装

  • 接合对准 : 不带

  • PCB 安装对准 : 不带

  • PCB 安装固定 : 不带

壳体特性

  • 中心线（间距） (mm): 2, 2.7, 5.12

  • 中心线（间距） (in): .07, .11, .21

尺寸

  • PCB 厚度（建议） (in): 1.27

使用环境

  • 工作温度范围 : -40 – 125 °C [ -40 – 257 °F ]

操作/应用

  • 电路应用 : 电源和信号
