请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

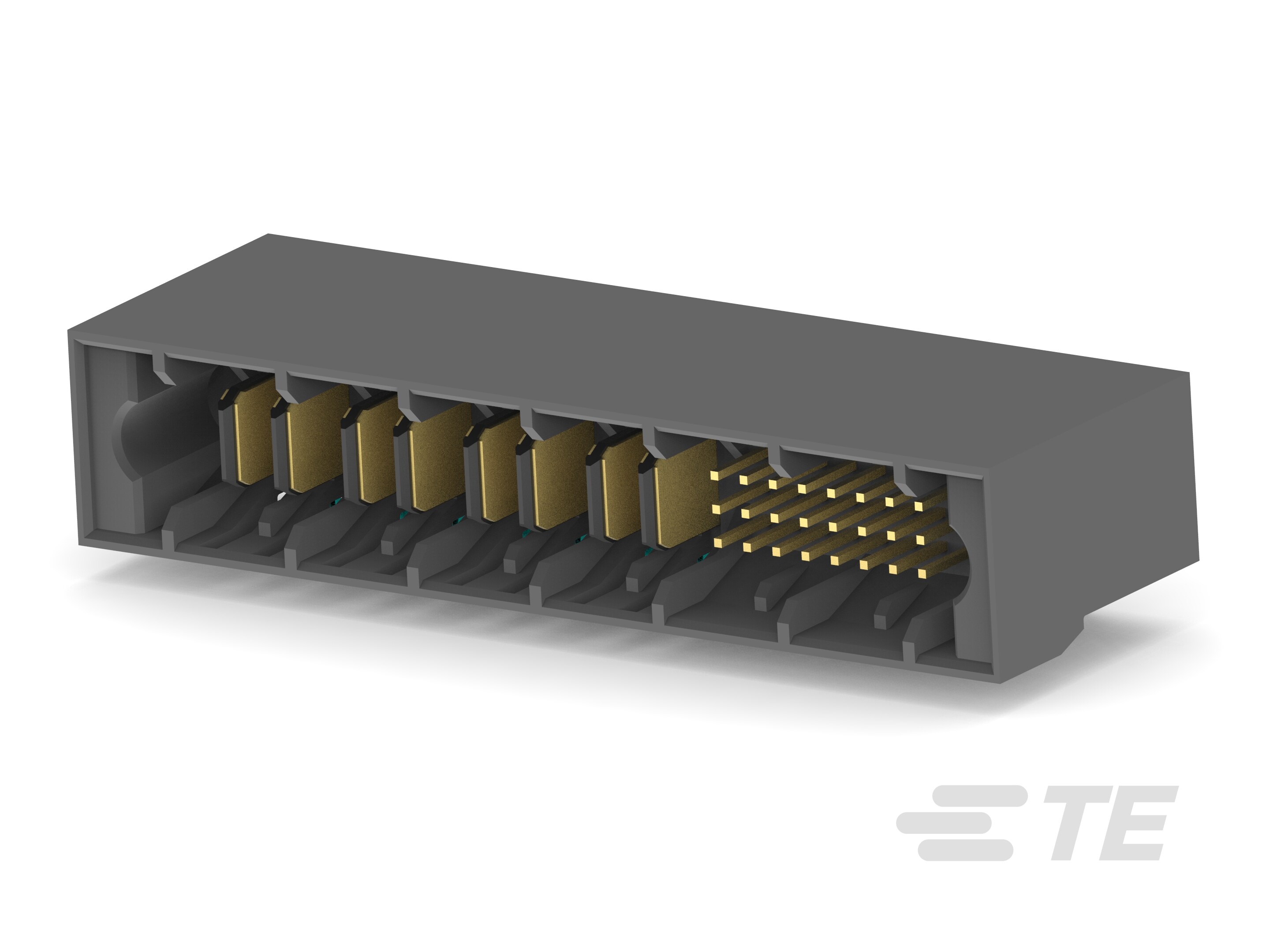

• 连接器形状 : 矩形

• 混合板端连接器 : 是

• PCB 连接器类型 : PCB 安装接头

• 连接器系统 : 线到板

• 接头类型 : 全部带罩

• 可密封 : 否

• 连接器和端子端接到 : 印刷电路板

• 连接器产品类型 : 连接器组件

• 电源位置数量 : 8

• 信号位置数量 : 24

• PCB 安装方向 : 直角

• 位数 : 32

• 行数 : 3

• 工作电压 (VDC): 60

• 工作电压 (VAC): 60

• 主要产品颜色 : 黑色

• PCB 端子端接区域电镀材料 : 锡

• 端子基材 : 铜合金, 黄铜合金

• 端子布局 : 矩阵

• PCB 端子端接区域电镀材料厚度 : 2.54 µm [ 100 µin ]

• 端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]

• 端子底板材料厚度 : 1.27 µm [ 50 µin ]

• 端子底板材料 : 镍

• 端子接触部电镀材料 : 金 (Au)

• 端子类型 : 刀鞘天线, 插针

• 端接柱体和尾部长度 : 4.65 mm [ .183 in ]

• PCB 端接方法 : 通孔 - 焊接

• 接合对准类型 : 引导模块

• PCB 安装固定 : 不带

• PCB 安装对准 : 不带

• 连接器安装类型 : 板安装

• 接合对准 : 带有

• 外壳材料 : 玻璃加强型热塑塑料

• 中心线（间距） (mm): 2.5, 4.5

• 中心线（间距） (in): .098, .177

• 连接器长度 : 79 mm [ 3.11 in ]

• 连接器高度 : 16 mm [ .63 in ]

• PCB 厚度（建议） : 1.57 – 3.18 mm [ .062 – .125 in ]

• 连接器宽度 : 25.4 mm [ 1 in ]

• 行间距 : 2.5 mm [ .098 in ]

• 工作温度（最大值） : 105 °C [ 221 °F ]

• 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

• 电路应用 : 电源和信号

• 灼热丝额定值 : 标准件 - 非灼热丝

• UL 阻燃性等级 : UL 94V-0
