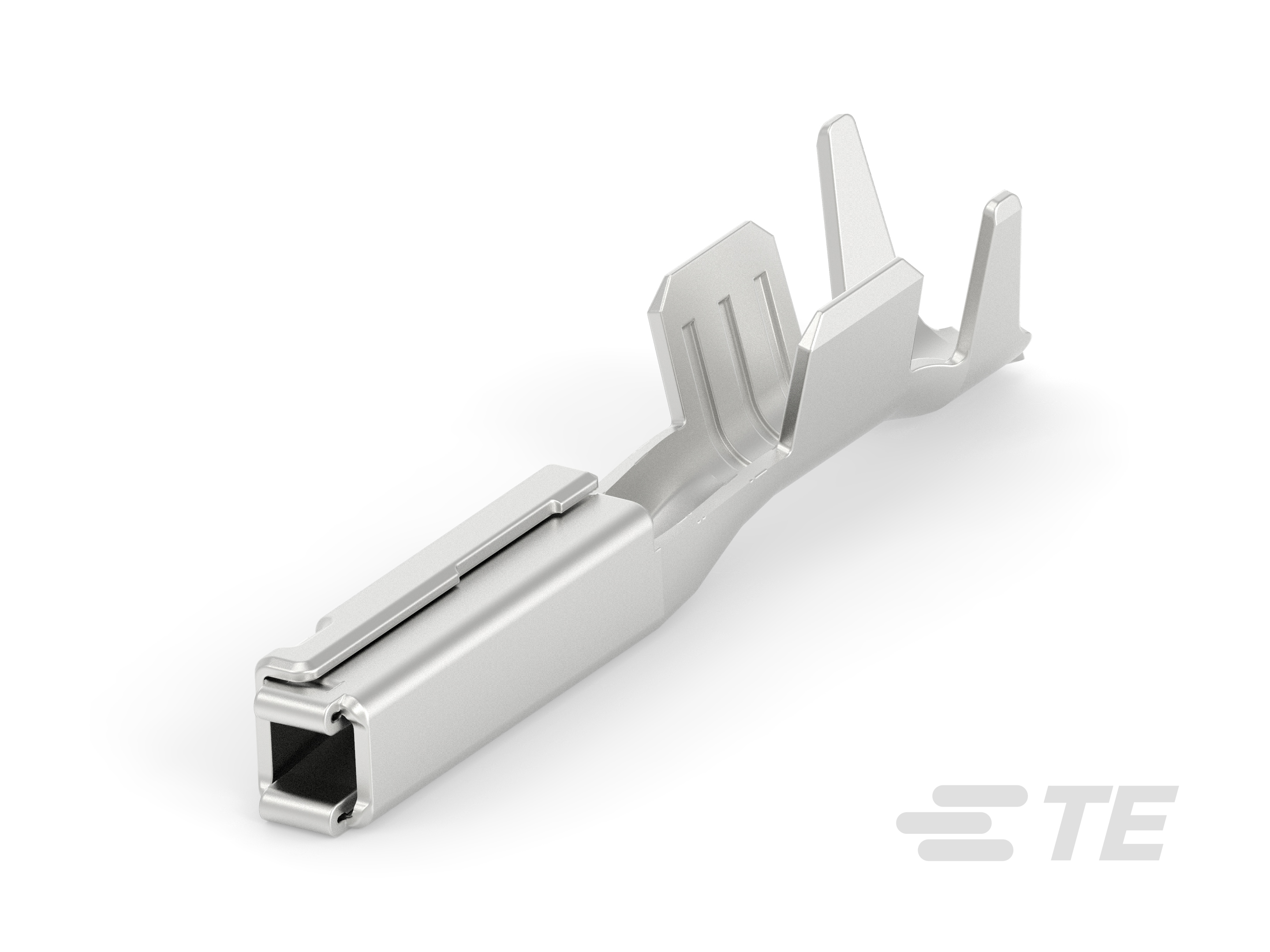

1924880-1
Receptacle Terminal, 16 AWG, 1.5 mm² Wire, 1.2 mm [.047 in] Tab Width, Tin (Sn), .64 mm [.025 in] Tab Thickness, Unsealed, Get .64 Connector System
1924880-1
Receptacle Terminal, 16 AWG, 1.5 mm² Wire, 1.2 mm [.047 in] Tab Width, Tin (Sn), .64 mm [.025 in] Tab Thickness, Unsealed, Get .64 Connector System
-
- Get .64 连接器系统
- TE 内部编号 1924880-1
- TE 内部产品描述 GET, FEMALE TERMINAL, AGSN, 16
-
端子类型 : 母端
-
线径 (AWG): 16
-
线径 (mm²): 1.5
-
对接公端宽度 : 1.2 mm [ .047 in ]
-
接触面电镀 : 锡 (Sn)
文档
产品图纸
- TERMINAL, GET FEMALE, 16 AWG ENG_CD_1924880_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1924880-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1924880-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1924880-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1924880-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13236_D_114-13236.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-10229_E.pdf 英文版本
- ENG_SS_408-10230_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
主要锁定特性 : 无尖刃主体
-
可密封 : 否
主体特性
-
端子密封类型 : 非密封
接触件特性
-
端子制造 : 冲压成形
-
端子大小 : .64mm
-
压接类型 : F 型压接
-
端子类型 : 母端
-
对接公端宽度 : 1.2 mm [ .047 in ]
-
接触面电镀 : 锡 (Sn)
-
对接公端厚度 : .64 mm [ .025 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
线径 (AWG): 16
-
线径 (mm²): 1.5
-
线径查找 (mm²): 1.5
-
线径查找 (AWG): 16
-
公端长度 : 16.65 mm [ .65 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） : 125 °C [ 257 °F ]
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
符合自动化指南 : 是的，DIN 72036 会根据版本自动保护线束，2024 年 6 月 | 是的，KOMAX 电气连接自动元件插入指南，5.0 版（2018 年 3 月）
-
与电线基础材料兼容 : 铜
包装特性
-
封装数量 : 7500
-
封装方法 : 包装
其他
-
端子传导 : 0 – 24 A（低功率）
