1924878-1

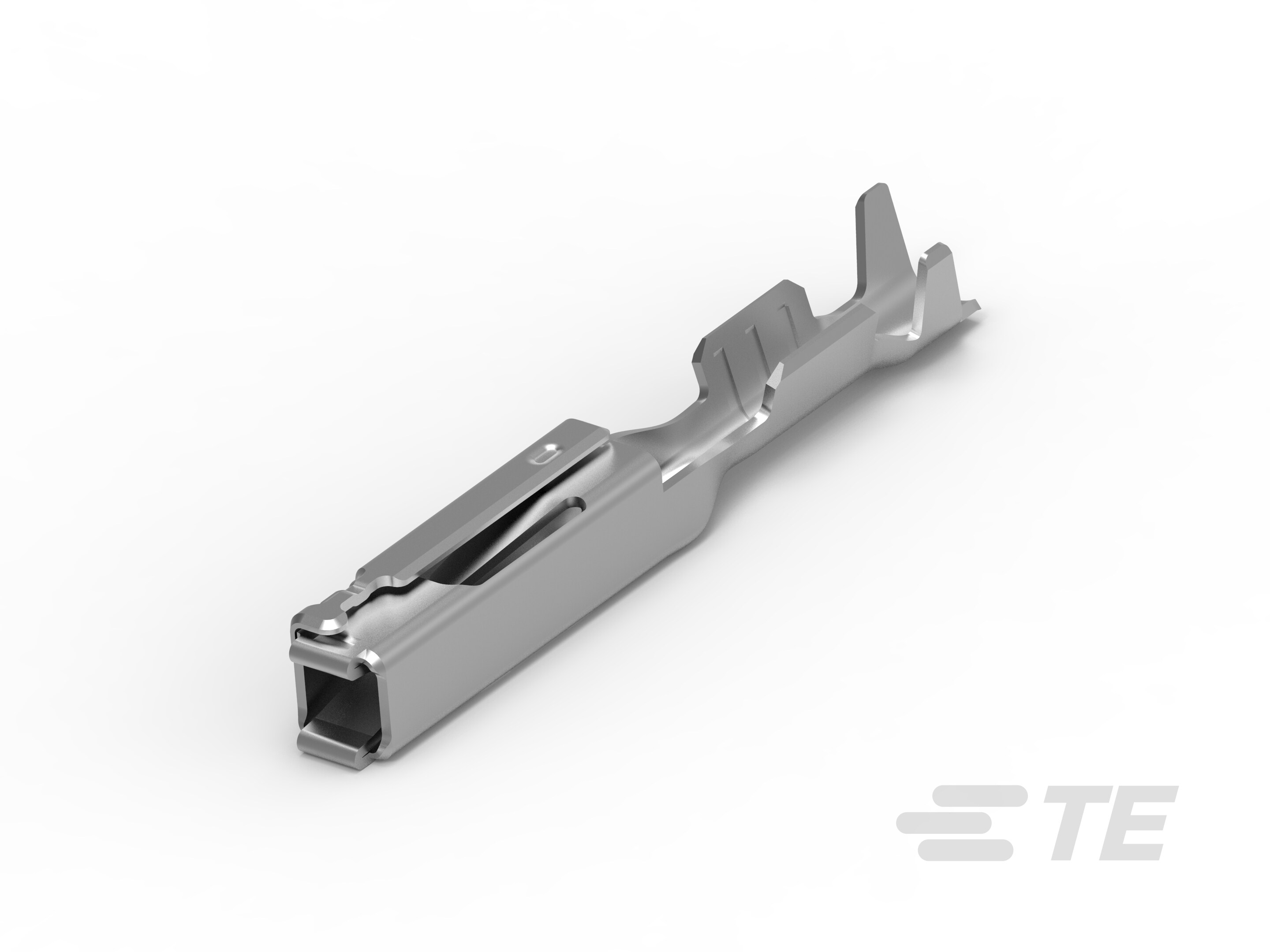

Receptacle Terminal, 24 – 22 AWG, .22 – .35 mm² Wire, .64 mm / 1.2 mm [.025 in / .047 in] Tab Width, Tin (Sn), Get .64 Connector System

GET, FEMALE TERMINAL, AGSN, TH-1924878-1

1924878-1

Receptacle Terminal, 24 – 22 AWG, .22 – .35 mm² Wire, .64 mm / 1.2 mm [.025 in / .047 in] Tab Width, Tin (Sn), Get .64 Connector System

    • Get .64 连接器系统

  • 端子类型 : 母端

  • 线径 (AWG): 24 – 22

  • 线径 (mm²): .22 – .35

  • 对接公端宽度 (mm): .64, 1.2

  • 对接公端宽度 (in): .025, .047

  • 接触面电镀 : 锡 (Sn)

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

使用说明书

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 插座种类 : 180°

  • 主要锁定特性 : 无尖刃主体

  • 可密封 : 否

接触件特性

  • 导线端子端接区域电镀材料 : 锡

  • 端子制造 : 冲压成形

  • 端子大小 : 1.2mm

  • 压接类型 : F 型压接

  • 典型额定电流 (A): 9.8

  • 端子类型 : 母端

  • 对接公端宽度 (mm): .64, 1.2

  • 对接公端宽度 (in): .025, .047

  • 接触面电镀 : 锡 (Sn)

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 导线

尺寸

  • 兼容的绝缘直径范围 : 1.1 – 1.65 mm [ .043 – .065 in ]

  • 线径 (AWG): 24 – 22

  • 线径 (mm²): .22 – .35

  • 线径查找 (mm²): .2, .25, .3

  • 线径查找 (AWG): 22, 23, 24

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度（最大值） : 125 °C [ 212 °F ]

  • 工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

操作/应用

  • 与电线基础材料兼容 : 铜

行业标准

  • 与机构/标准产品兼容 : SAE/USCAR-2 / USCAR-21

包装特性

  • 封装数量 : 10000

  • 封装方法 : 包装

其他

  • 客户首选端子 : 是

  • 端子传导 : 0 – 24 A（低功率）
