1924393-1

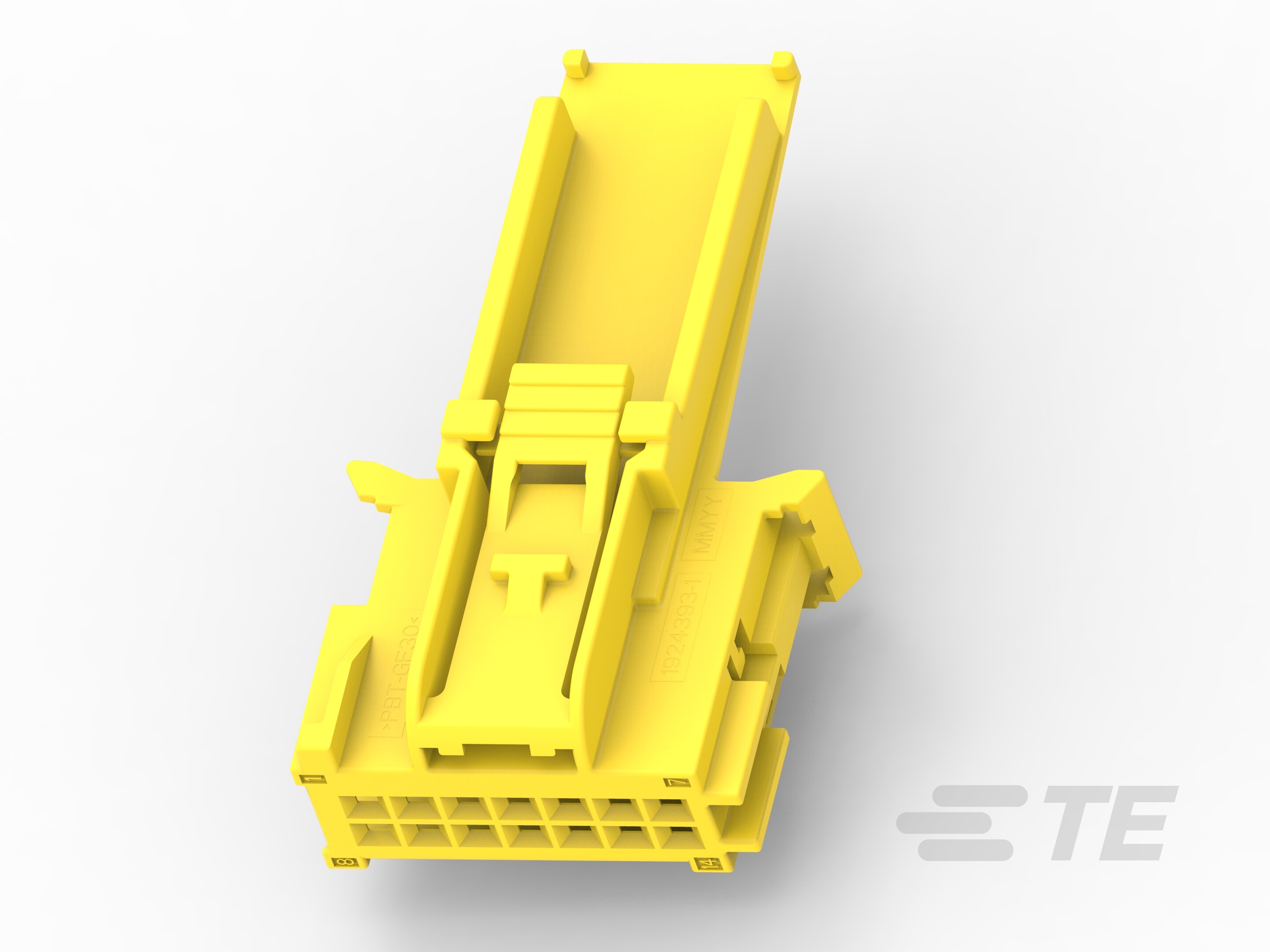

14 Position Housing, Housing for Female Terminals, Wire-to-Board / Wire-to-Device, 3 mm [.118 in] Centerline, Yellow, Signal, MCON 1.2mm

14P MCON 1.2 SCCM Outer Housing-1924393-1

1924393-1

14 Position Housing, Housing for Female Terminals, Wire-to-Board / Wire-to-Device, 3 mm [.118 in] Centerline, Yellow, Signal, MCON 1.2mm

    • MCON
    • MCON 1.2mm
  • TE 内部编号 1924393-1
  • TE 内部产品描述 14P MCON 1.2 SCCM Outer Housing

  • 位数 : 14

  • 连接器和壳体类型 : 母端子护套

  • 对接公端宽度 : 1.2 mm [ .047 in ]

  • 连接器系统 : 线到板, 线到设备

  • 中心线（间距） : 3 mm [ .118 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器形状 : 矩形

  • 混合型连接器 : 否

  • 连接器和壳体类型 : 母端子护套

  • 连接器系统 : 线到板, 线到设备

  • 可密封 : 否

结构特性

  • 位数 : 14

  • 行数 : 2

主体特性

  • 主要产品颜色 : 黄色

接触件特性

  • 端子类型 : 母端

  • 端子大小 : 1.2mm

  • 对接公端宽度 : 1.2 mm [ .047 in ]

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 极化肋

  • 端子位置保证 : 是

  • 应力消除 : 不带

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : PA GF

  • 中心线（间距） : 3 mm [ .118 in ]

尺寸

  • 连接器高度 : 17.3 mm [ .681 in ]

  • 产品长度 : 28.25 mm [ 1.112 in ]

  • 产品宽度 : 51 mm [ 2.008 in ]

  • 行间距 : 2.54 mm [ .1 in ]

使用环境

  • 工作温度（最大值） (°C): 70, 75, 80, 85, 90, 100, 105

  • 工作温度（最大值） (°F): 158, 167, 176, 185, 194, 212, 221

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 电路应用 : Signal

其他

  • 可维修 : 是

  • 能够保证连接器位置 : 否
