1924126-1

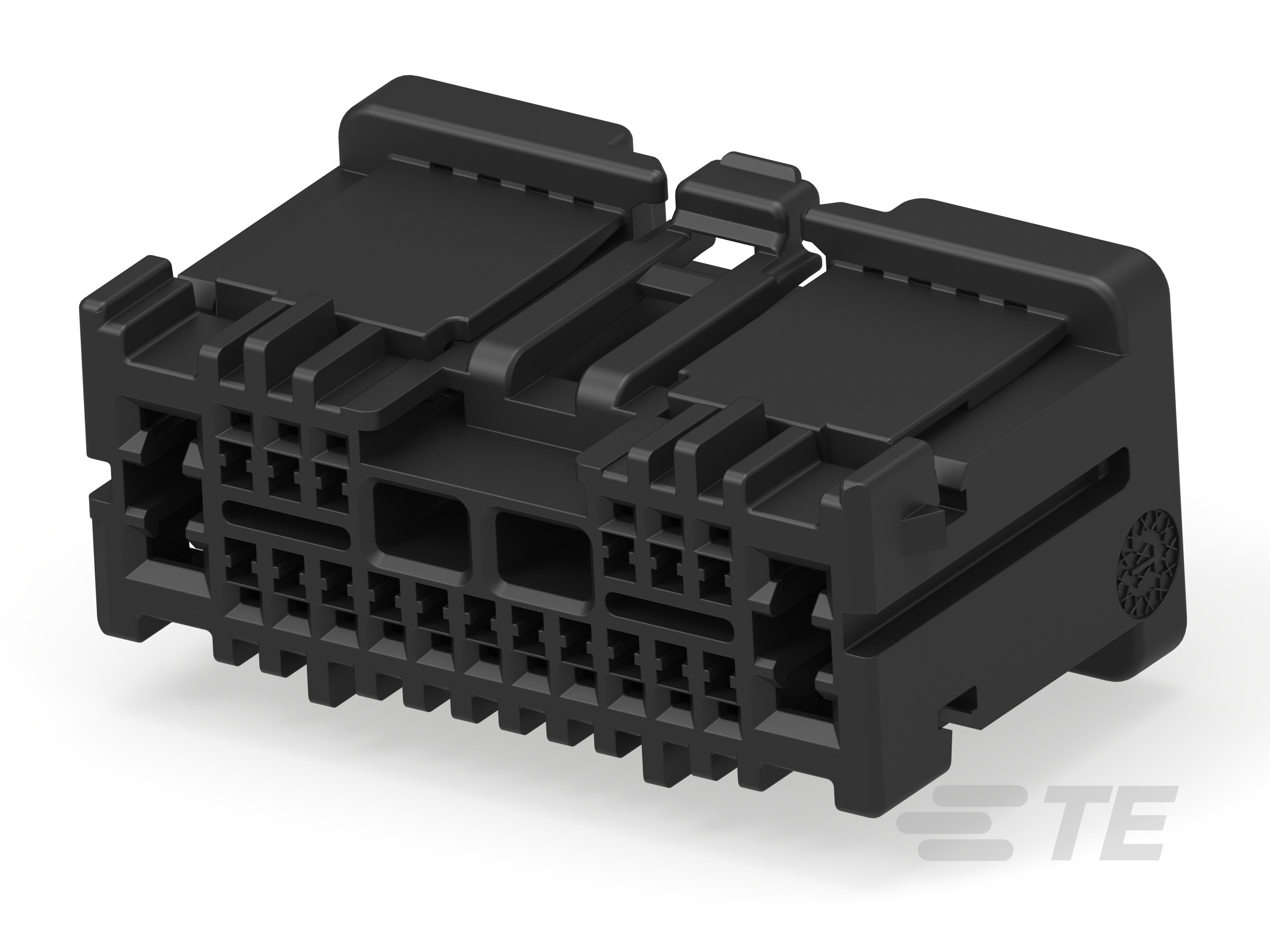

21 Position Housing, Housing for Female Terminals, Wire-to-Wire, 2.54 mm [.1 in] Centerline, Black, Wire & Cable, Generation Y Connector System
1924126-1
21 Position Housing, Housing for Female Terminals, Wire-to-Wire, 2.54 mm [.1 in] Centerline, Black, Wire & Cable, Generation Y Connector System
-
- Generation Y 连接器系统
- TE 内部编号 1924126-1
- TE 内部产品描述 21p Hybrid - 1pc Unsealed Plug, Key A
-
位数 : 21
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 (mm): .64, 2.8
-
对接公端宽度 (in): .025, .11
-
连接器系统 : 线到线
-
中心线（间距） : 2.54 mm [ .1 in ]
文档
产品图纸
- 21-WAY UNSEALED 1- PIECE (17X 0.64, 4X 2.8) ENG_CD_1924126_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1924126-1_C.pdf 3D
- 下载查看 ENG_CVM_CVM_1924126-1_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1924126-1_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_1924126-1_C.3d_stp.zip 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-10292_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 是
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到线
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 21
-
行数 : 2
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 黑色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 母端
-
端子大小 : .64mm, 2.8mm
-
对接公端宽度 (mm): .64, 2.8
-
对接公端宽度 (in): .025, .11
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 否
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF
-
中心线（间距） : 2.54 mm [ .1 in ]
尺寸
-
连接器高度 : 21.42 mm [ .84 in ]
-
产品长度 : 44.06 mm [ 1.73 in ]
-
产品宽度 : 24.7 mm [ .97 in ]
-
行间距 : 6.3 mm [ .24 in ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装方法 : 包装
-
封装数量 : 350
其他
-
可维修 : 是
-
能够保证连接器位置 : 否
