1903404-2

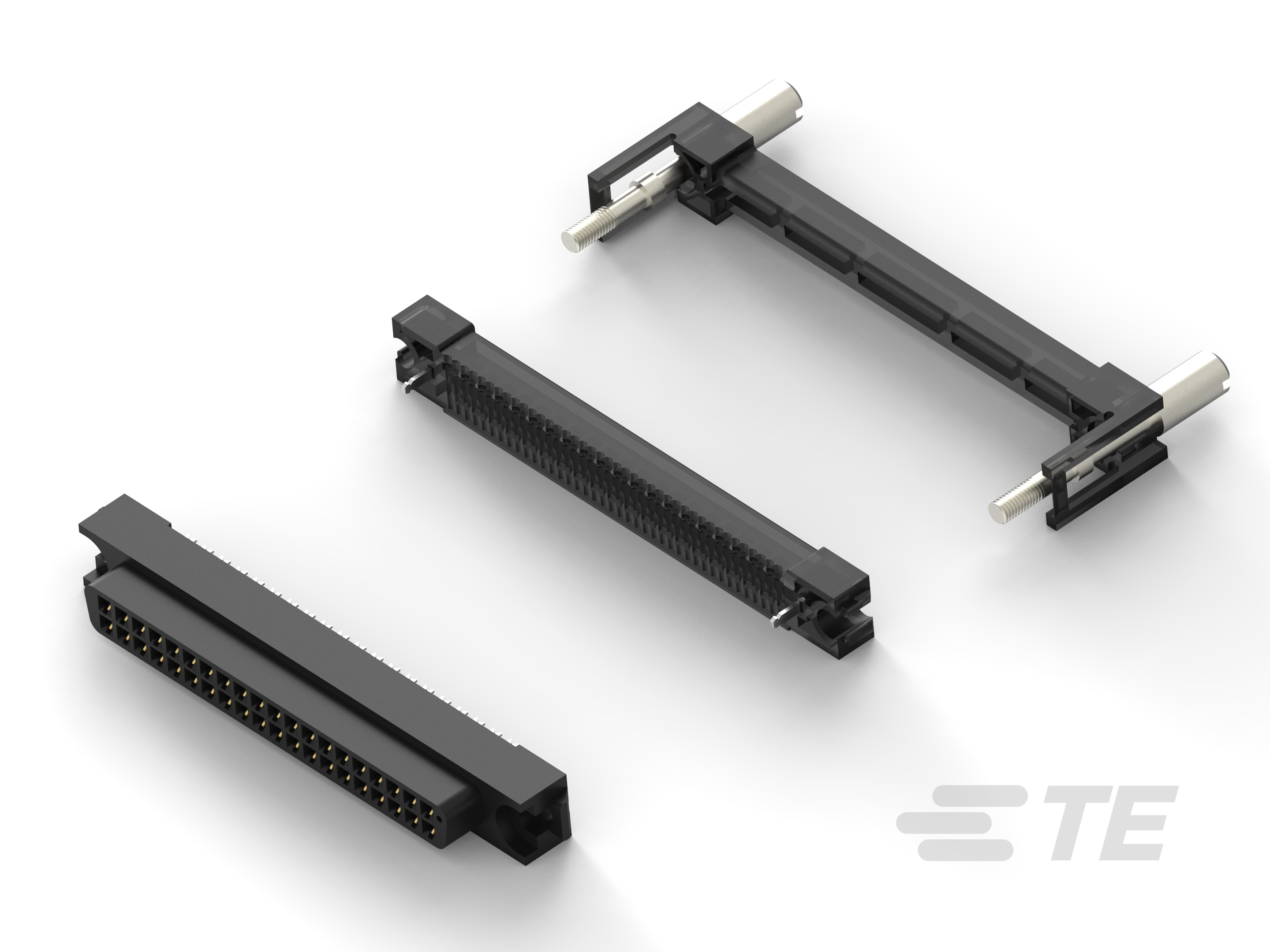

Receptacle, .08 mm² Stranded Wire, 28 AWG Stranded Wire, Wire-to-Board, 40 Position, OEG Miniature Relay PCF, IDC D-Sub Connectors
1903404-2
Receptacle, .08 mm² Stranded Wire, 28 AWG Stranded Wire, Wire-to-Board, 40 Position, OEG Miniature Relay PCF, IDC D-Sub Connectors
-
- AMPMODU
- OEG 小型继电器 PCF
- TE 内部编号 1903404-2
- TE 内部产品描述 PC I/O BULK PACKING
-
连接器和壳体类型 : 母端, 母端
-
绞线尺寸 (mm²): .08
-
绞线尺寸 (AWG): 28
-
屏蔽 : 否
-
连接器系统 : 线到板
文档
产品图纸
- 40P MT REC ASSY KIT PC I/O CONN. ENG_CD_1903404_E.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1903404-2_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1903404-2_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1903404-2_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1903404-2_B.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-5542_H.pdf 英文版本
- 合格检测报告 JPN_SS_501-5753_B2.pdf 日语
- JPN_SS_501-5753_B2.tif 日语
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器和壳体类型 : 母端, 母端
-
连接器系统 : 线到板
-
连接器产品类型 : 连接器套件, 连接器套件
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 40
-
行数 : 2
-
与线缆类型兼容 : 分离式导线
主体特性
-
主要产品颜色 : 黑色
-
应力消除材料 : 聚碳酸酯
-
接合固定特征材料 : 黄铜
-
外盖材料 : PBT GF
接触件特性
-
端子基材 : 磷青铜
-
端子底板材料 : 镍
-
端子接触部电镀材料 : 金
-
导线端子端接区域电镀材料 : 锡
-
端子类型 : 母端
-
端子额定电流（最大值） (A): 1
-
端子选项 : 已安装
机械附件
-
接合固定类型 : 螺钉
-
接合固定 : 带有
-
连接器安装类型 : 板安装
-
安装特性材料 : 不锈钢
-
接合固定特性电镀材料 : 镍
壳体特性
-
外壳材料 : 聚酯
-
中心线（间距） : 2.54 mm [ .1 in ]
尺寸
-
兼容的绝缘直径范围 : 1.3 mm [ .051 in ]
-
兼容的绝缘直径（最大值） : 1.3 mm [ .051 in ]
-
绞线尺寸 (mm²): .08
-
绞线尺寸 (AWG): 28
-
线径 (AWG): 28
-
线径 (mm²): .08
使用环境
-
工作温度范围 : -25 – 85 °C [ -13 – 185 °F ]
操作/应用
-
电路应用 : Signal
-
屏蔽 : 否
包装特性
-
封装方法 : Box
-
封装数量 : 19
