1903114-4

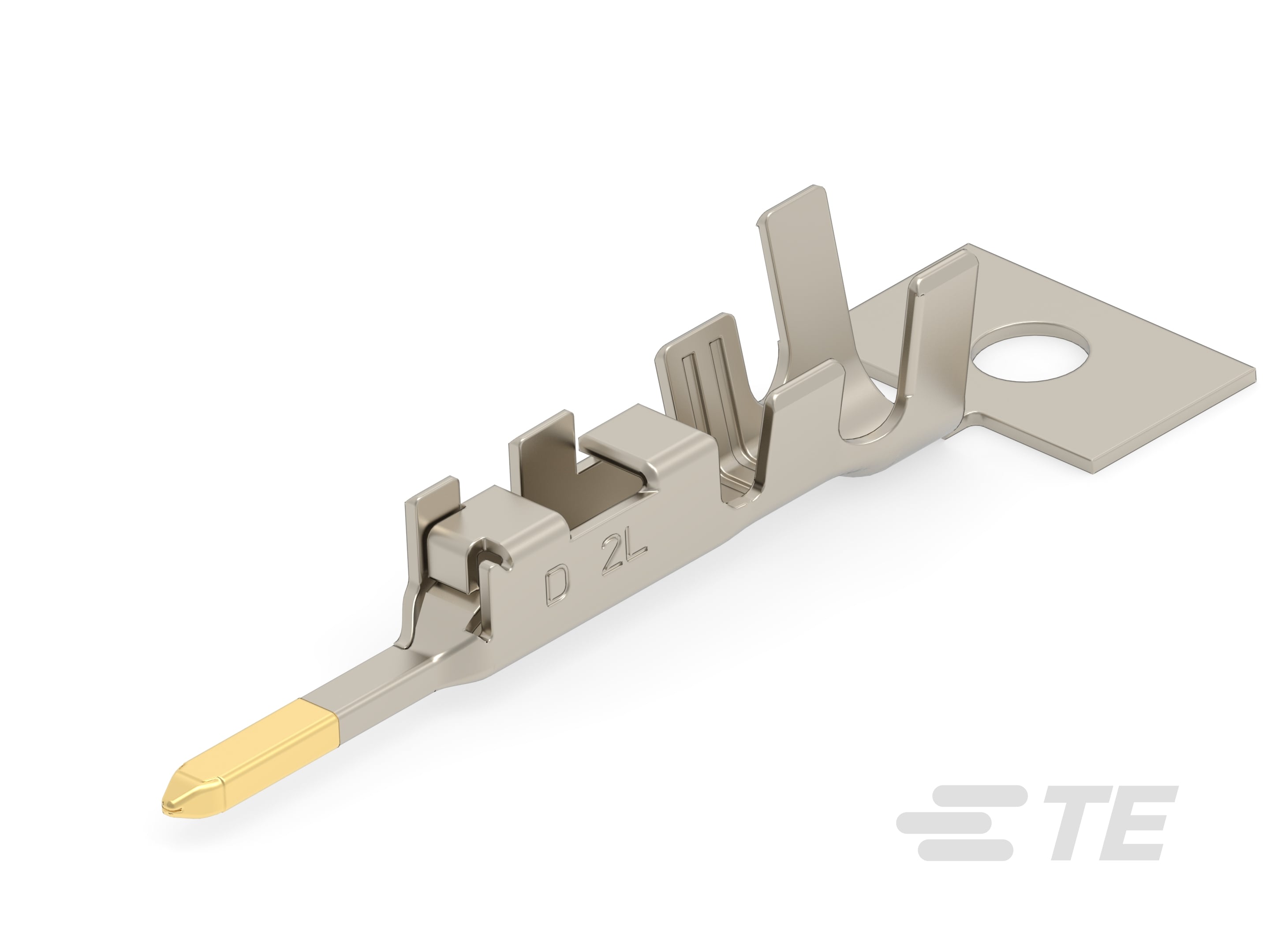

Tab Contact, 22 – 18 AWG, .34 – .86 mm² Wire, Locking Lance Contact Retention, Gold (Au), Crimp, Signal, -55 – 105 °C [-67 – 221 °F]
1903114-4
Tab Contact, 22 – 18 AWG, .34 – .86 mm² Wire, Locking Lance Contact Retention, Gold (Au), Crimp, Signal, -55 – 105 °C [-67 – 221 °F]
- TE 内部编号 1903114-4
- TE 内部产品描述 DYNAMIC D1000 TAB CONT AU 0.2um 2L REEL
-
端子类型 : 公端
-
端子接触部电镀材料 : 金 (Au)
-
壳体内的端子定位力 : 带有
-
壳体内的端子定位器类型 : 锁定枪
-
线径 (AWG): 22 – 18
文档
产品图纸
- DYNAMIC D1000 SERIES TAB CONTACT Au, 2L-TYPE REEL ENG_CD_1903114_D.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1903114-4_1.pdf 3D
- 下载查看 ENG_CVM_CVM_1903114-4_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1903114-4_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_1903114-4_1.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5377_L.pdf 英文版本
- 产品规格 ENG_SS_108-78268_L.pdf 英文版本
- 合格检测报告 ENG_SS_501-5635_E.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
可密封 : 否
接触件特性
-
对接公端宽度 : .7 mm [ .027 in ]
-
对接公端厚度 : .5 mm [ .02 in ]
-
端子类型 : 公端
-
端子接触部电镀材料 : 金 (Au)
-
壳体内的端子定位力 : 带有
-
端子额定电流（最大值） (A): 5
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
壳体内的端子定位器类型 : 锁定枪
尺寸
-
线径 (AWG): 22 – 18
-
线径 (mm²): .34 – .86
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装方法 : 卷和盒
