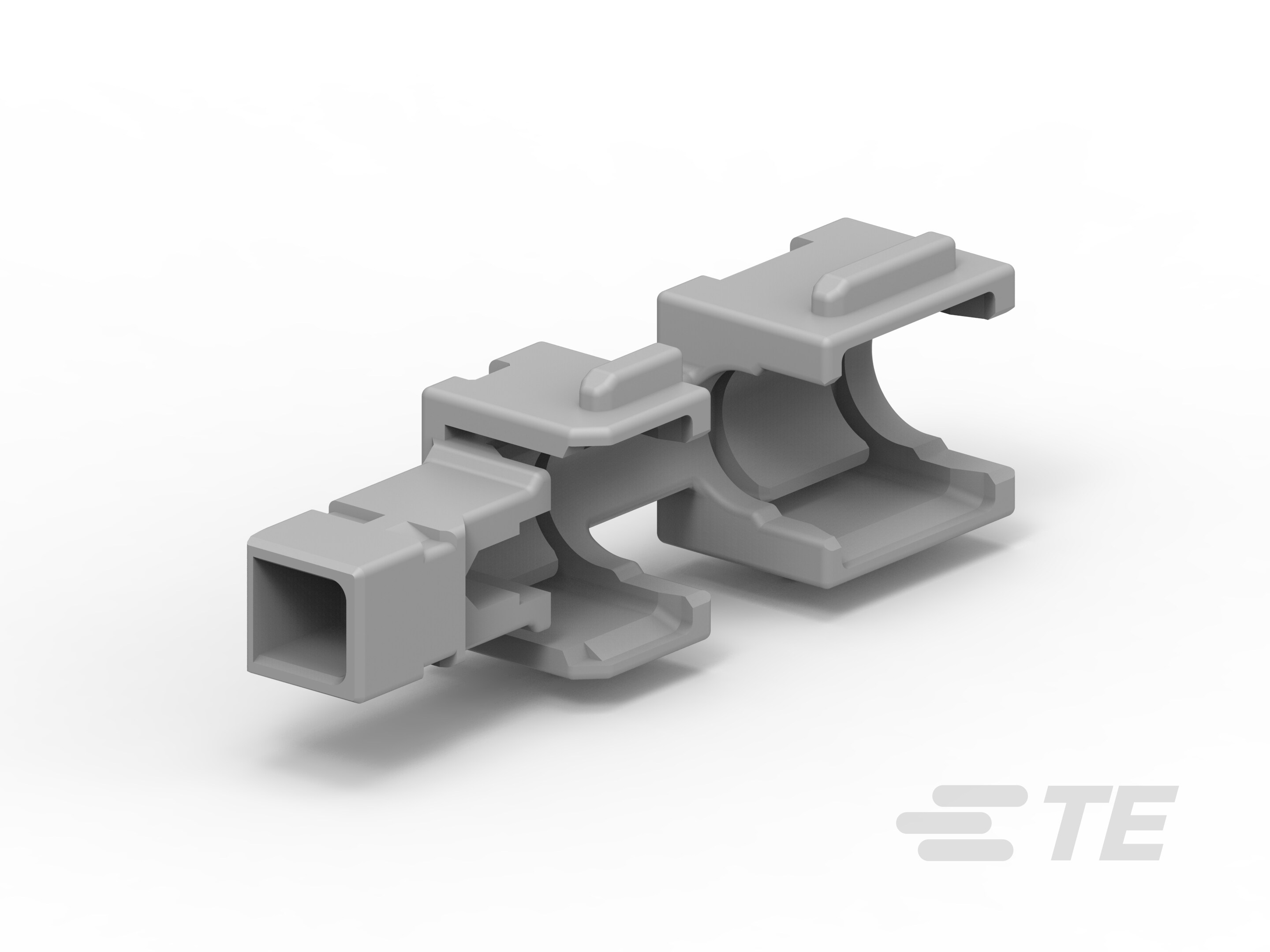

1897797-3
Wire-to-Wire, 180° Cable Exit, 1 Position, Housing for Male Terminals, Crimp, Signal, FAKRA RF Connector System, Data Connectivity Housings
1897797-3
Wire-to-Wire, 180° Cable Exit, 1 Position, Housing for Male Terminals, Crimp, Signal, FAKRA RF Connector System, Data Connectivity Housings
-
- AMP
- FAKRA 射频连接器系统
- TE 内部编号 1897797-3
- TE 内部产品描述 TAB DIELECTRIC-RF STRIPLINE
-
连接器系统 : 线到线
-
可密封 : 否
-
出线角度 : 180°
-
位数 : 1
-
屏蔽 : 否
文档
产品图纸
- Tab Dielectric for RF Stipline ENG_CD_1897797_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1897797-3_C.pdf 3D
- 下载查看 ENG_CVM_CVM_1897797-3_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1897797-3_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_1897797-3_C.3d_stp.zip 英文版本
产品规格
- RF Strip-Line Wire-To-Wire Connector ENG_SS_108-61104_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
主要锁定特性 : 无尖刃主体
-
混合型连接器 : 否
-
连接器和端子端接到 : 电线和电缆
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和壳体类型 : 公端子护套
结构特性
-
行数 : 1
-
弹簧锁 : 不带
-
位数 : 1
电气特征
-
工作电压 (VAC): 800
信号特征
-
工作频率范围 (MHz): 0 – 3000
主体特性
-
主体材料 : PBT GF
-
出线角度 : 180°
接触件特性
-
端子类型 : 插座
-
中心接触件 : 带有
-
端子接触部电镀材料 : 金 (Au)
-
射频连接器中心端子电镀材料 : 金 (Au)
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
壳体颜色 : 灰色
使用环境
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
电缆类型 : RG 174, RG 316
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : Signal
行业标准
-
与机构/标准产品兼容 : SAE/USCAR-17
包装特性
-
封装方法 : Bag
-
封装数量 : 3000
其他
-
电介质材料 : PBT
-
能够保证连接器位置 : 否
