1897660-1

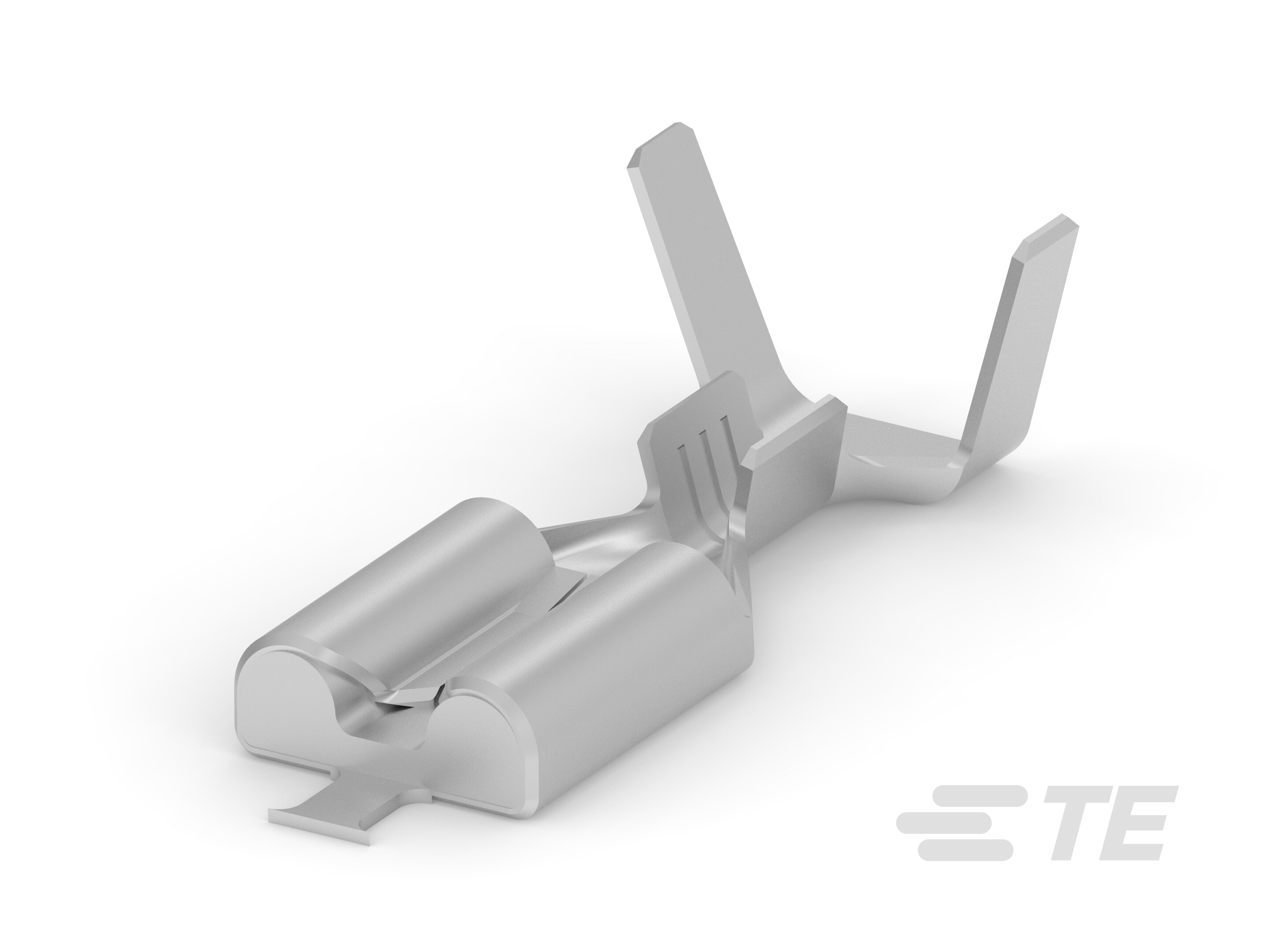

Receptacle Terminal, 18 – 16 AWG, .75 – 1.25 mm² Wire, 6.35 mm [.25 in] Tab Width, Tin (Sn), .81 mm [.031 in] Tab Thickness, Unsealed
1897660-1
Receptacle Terminal, 18 – 16 AWG, .75 – 1.25 mm² Wire, 6.35 mm [.25 in] Tab Width, Tin (Sn), .81 mm [.031 in] Tab Thickness, Unsealed
- TE 内部编号 1897660-1
- TE 内部产品描述 250 FASTON REC CONT
-
端子类型 : 母端
-
线径 (AWG): 18 – 16
-
线径 (mm²): .75 – 1.25
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
接触面电镀 : 锡 (Sn)
文档
产品图纸
- 250 SERIES FASTON RECEPTACLE ENG_CD_1897660_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1897660-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1897660-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1897660-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1897660-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-61026_A1.pdf 英文版本
- 产品规格 ENG_SS_108-61108_B1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
主要锁定特性 : 无尖刃主体
-
可密封 : 否
主体特性
-
端子密封类型 : 非密封
接触件特性
-
端子大小 : 6.35mm
-
压接类型 : F 型压接
-
端子类型 : 母端
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
接触面电镀 : 锡 (Sn)
-
对接公端厚度 : .81 mm [ .031 in ]
端接特性
-
产品端接到 : 导线
尺寸
-
线径 (AWG): 18 – 16
-
线径 (mm²): .75 – 1.25
-
公端长度 : 19.2 mm [ .75 in ]
使用环境
-
工作温度（最大值） : 130 °C [ 266 °F ]
-
工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
其他
-
端子传导 : 25 – 40 A（正常功率）
