1897635-2

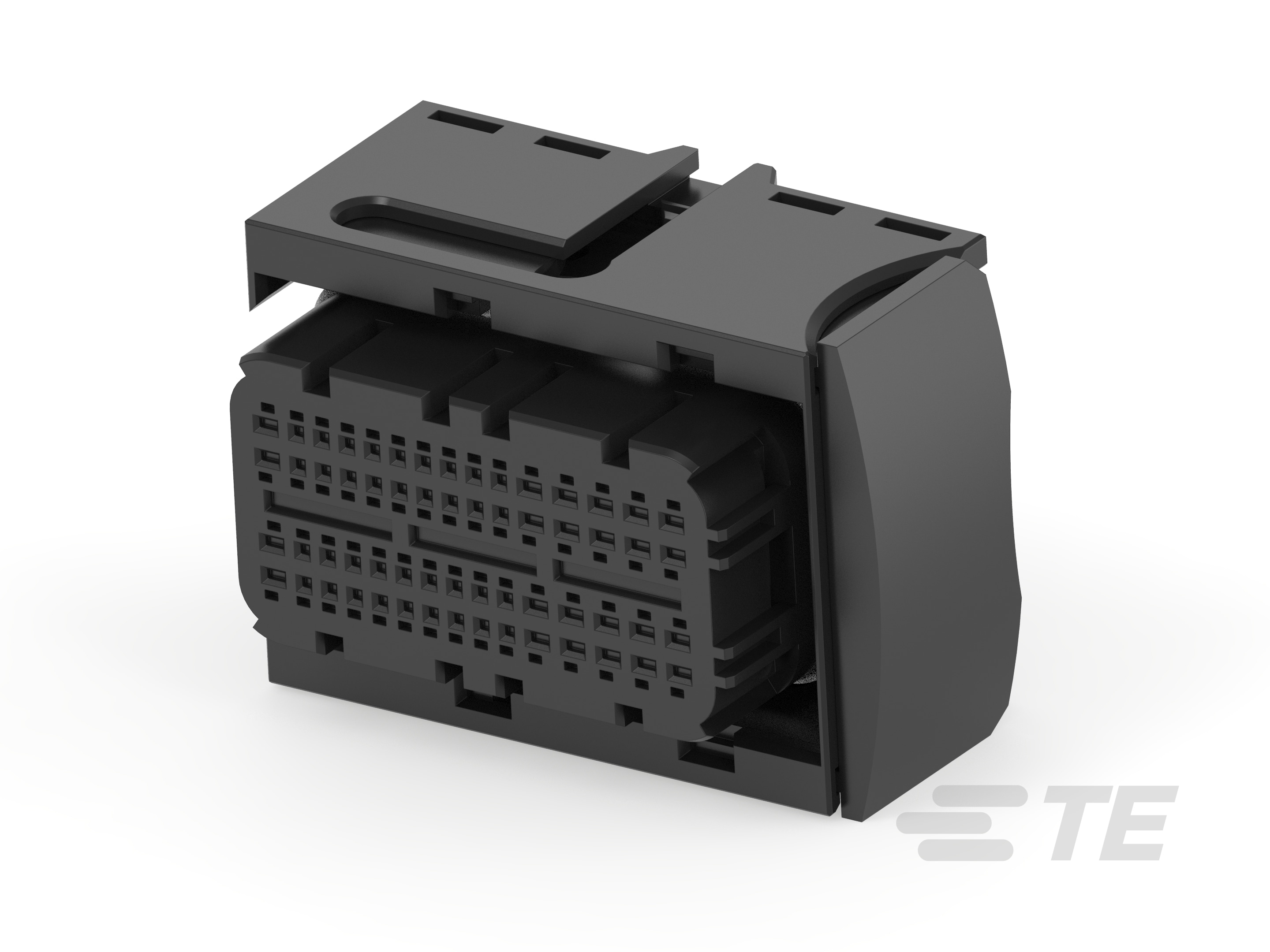

60 Position Housing, Housing for Female Terminals, Wire-to-Wire, 2.5 mm / 3.5 mm [.098 in / .138 in] Centerline, Sealable, AMP MCP Connector System
1897635-2
60 Position Housing, Housing for Female Terminals, Wire-to-Wire, 2.5 mm / 3.5 mm [.098 in / .138 in] Centerline, Sealable, AMP MCP Connector System
-
- AMP
- AMP MCP 连接器系统
- TE 内部编号 1897635-2
- TE 内部产品描述 ECU 60P PLUG ASS'Y
-
连接器和壳体类型 : 母端子护套
-
位数 : 60
-
可密封 : 是
-
工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]
-
行数 : 4
文档
产品图纸
- CARRIER HSG 60POS., ASS'Y ENG_CD_1897635_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1897635-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1897635-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1897635-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1897635-2_A.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-61055_E.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 是
-
连接器和壳体类型 : 母端子护套
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到线
-
连接器和端子端接到 : 电线和电缆
结构特性
-
空白孔位 : 0
-
位数 : 60
-
行数 : 4
电气特征
-
工作电压 (VDC): 12
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 母端
-
端子大小 : .63mm | 1.5mm
-
对接公端宽度 (mm): .63 | 1.5
-
对接公端宽度 (in): .025 | .06
-
端子额定电流（最大值） (A): 7.5 | 15
机械附件
-
接合对准 : 带有
-
接合对准类型 : 极化
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT/ASA-GF20
-
中心线（间距） (mm): 2.5 | 3.5
-
中心线（间距） (in): .098 | .138
使用环境
-
工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]
-
工作温度（最大值） : 130 °C [ 266 °F ]
操作/应用
-
电路应用 : 电源和信号
包装特性
-
封装数量 : 60
-
封装方法 : Box
其他
-
能够保证连接器位置 : 否
