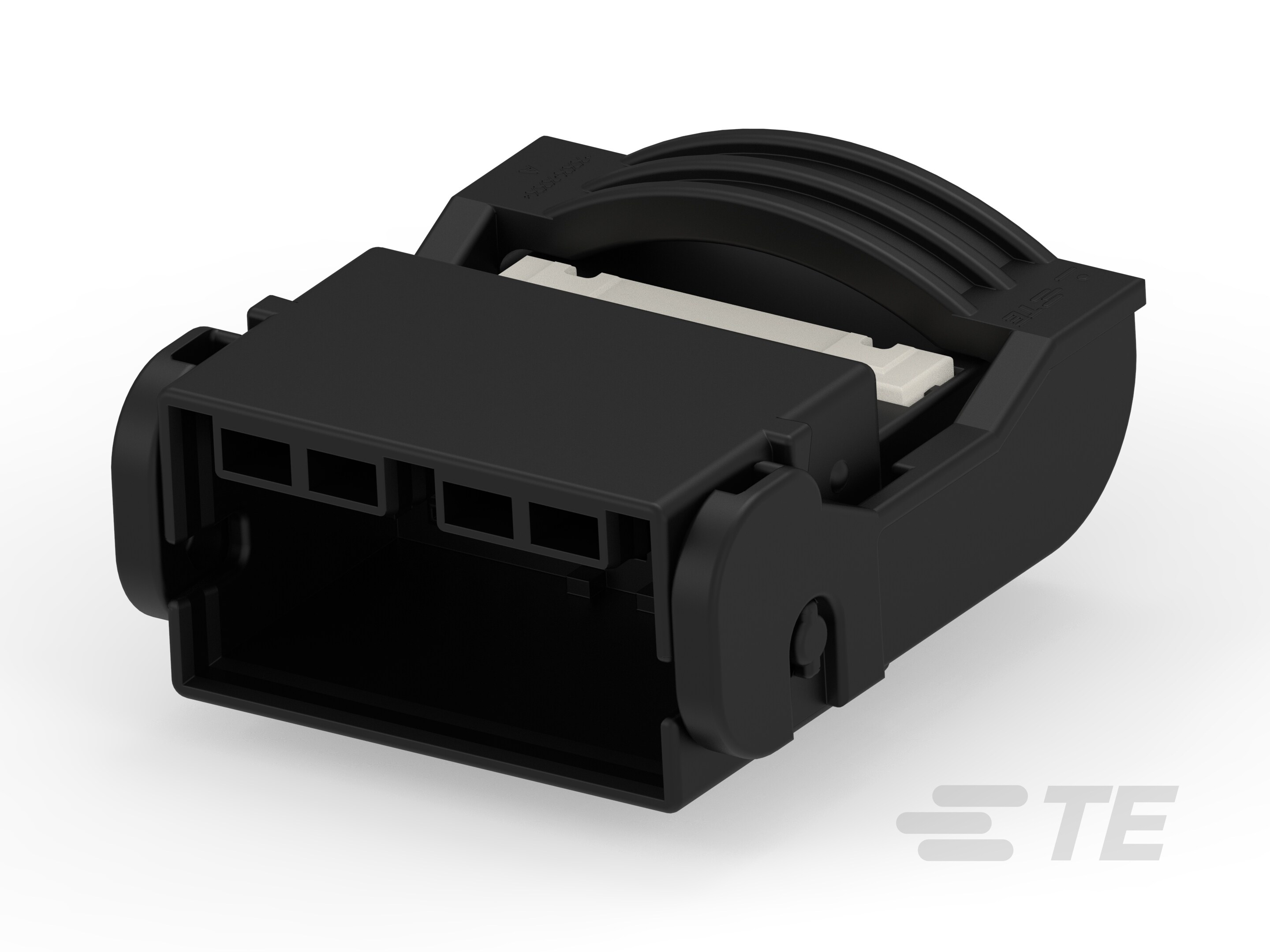

Name: MQS/MCP HYB 22P CAP ASSY
Brand: MQS

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

位数 : 22
行数 : 3

电气特征

工作电压 (VDC): 12
标称电压架构 (V): 12

主体特性

主要产品颜色 : 黑色

接触件特性

端子类型 : 公端
端子大小 : .64mm | 2.8mm
对接公端宽度 (mm): .64 | 2.8
对接公端宽度 (in): .02 | .11
端子额定电流（最大值） (A): 7.5 | 30

机械附件

接合对准 : 带有
接合对准类型 : 键控
端子位置保证 : 否
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PA 66 GF
中心线（间距） (mm): 2.54 | 5
中心线（间距） (in): .1 | .19

尺寸

连接器高度 : 22.5 mm [ .88 in ]
产品长度 : 39.1 mm [ 1.54 in ]
行间距 (mm): 3.4 | 5.5
行间距 (in): .13 | .22
产品宽度 : 42.7 mm [ 1.68 in ]

使用环境

工组温度范围 : -40 – 140 °C [ -40 – 284 °F ]
工作温度（最大值） : 140 °C [ 284 °F ]

操作/应用

电路应用 : 电源和信号

包装特性

封装数量 : 40
封装方法 : Tray

其他

能够保证连接器位置 : 否

1897540-2

12 V, 22 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 2.54 mm / 5 mm [.1 in / .19 in] Centerline, Black, Wire & Cable

1897540-2

12 V, 22 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 2.54 mm / 5 mm [.1 in / .19 in] Centerline, Black, Wire & Cable

标称电压架构 (V): 12

连接器和壳体类型 : 公端子护套

位数 : 22

可密封 : 否

工组温度范围 : -40 – 140 °C [ -40 – 284 °F ]

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

产品类型特性

混合型连接器 : 是

连接器形状 : 矩形

连接器和壳体类型 : 公端子护套

可密封 : 否

主要锁定特性 : 锁定枪

连接器系统 : 线到线

连接器和端子端接到 : 电线和电缆

结构特性

位数 : 22

行数 : 3

电气特征

工作电压 (VDC): 12

标称电压架构 (V): 12

主体特性

主要产品颜色 : 黑色

接触件特性

端子类型 : 公端

端子大小 : .64mm | 2.8mm

对接公端宽度 (mm): .64 | 2.8

对接公端宽度 (in): .02 | .11

端子额定电流（最大值） (A): 7.5 | 30

机械附件

接合对准 : 带有

接合对准类型 : 键控

端子位置保证 : 否

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PA 66 GF

中心线（间距） (mm): 2.54 | 5

中心线（间距） (in): .1 | .19

尺寸

连接器高度 : 22.5 mm [ .88 in ]

产品长度 : 39.1 mm [ 1.54 in ]

行间距 (mm): 3.4 | 5.5

行间距 (in): .13 | .22

产品宽度 : 42.7 mm [ 1.68 in ]

使用环境

工组温度范围 : -40 – 140 °C [ -40 – 284 °F ]

工作温度（最大值） : 140 °C [ 284 °F ]

操作/应用

电路应用 : 电源和信号

包装特性

封装数量 : 40

封装方法 : Tray

其他

能够保证连接器位置 : 否
