请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

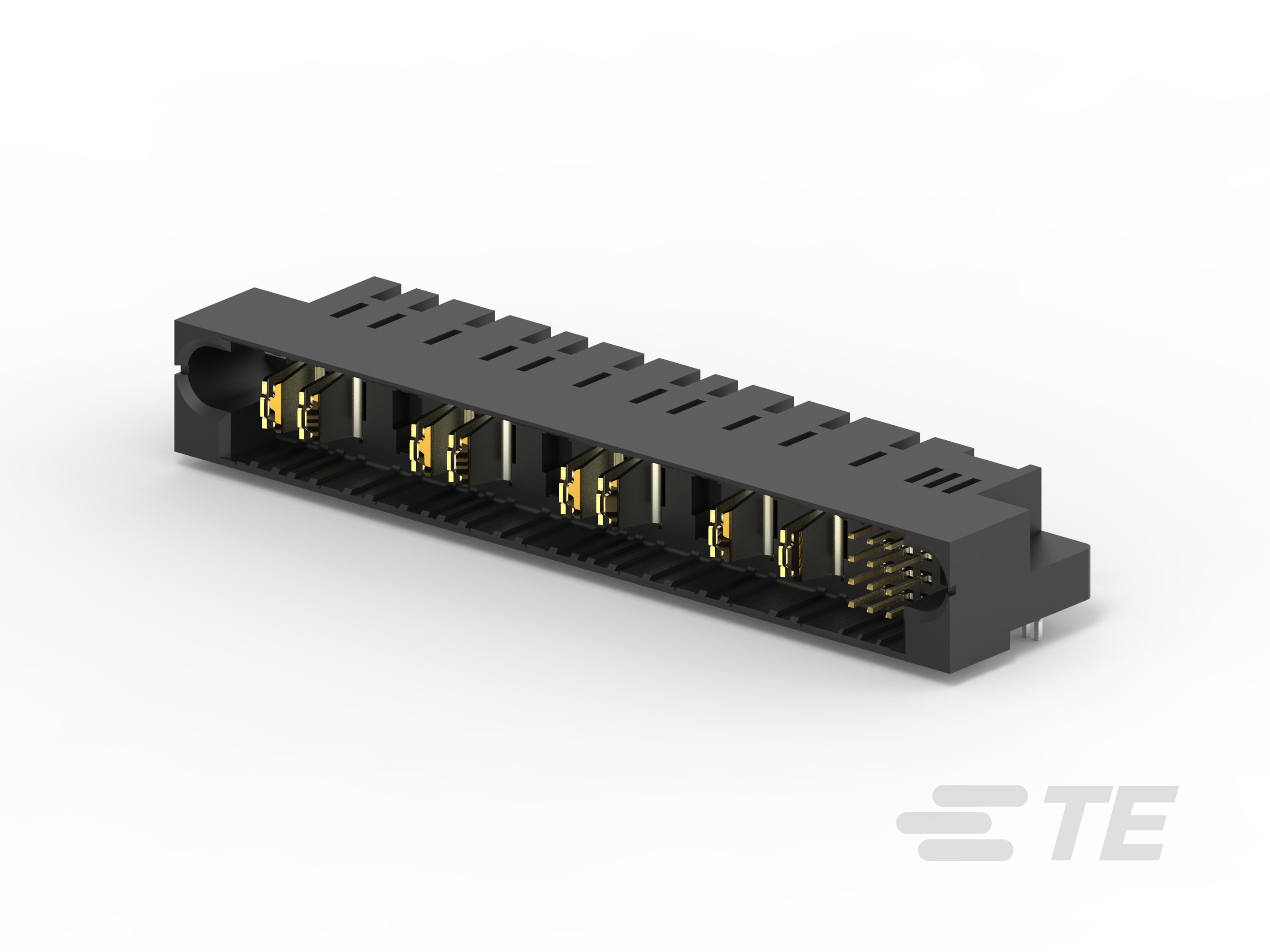

• 连接器形状 : 矩形

• 混合板端连接器 : 是

• PCB 连接器类型 : PCB 安装接头

• 连接器系统 : 板对板

• 接头类型 : 全部带罩

• 可密封 : 否

• 连接器和端子端接到 : 印刷电路板

• 连接器产品类型 : 连接器组件

• 电源位置数量 : 11

• 信号位置数量 : 12

• 装载位置数量 : 20

• 列数 : 14

• PCB 安装方向 : 直角

• 位数 : 23

• 行数 : 4

• 工作电压 (VDC): 60

• 工作电压 (VAC): 60

• 主要产品颜色 : 黑色

• PCB 端子端接区域电镀材料 : 锡

• 端子基材 : 铜合金

• 端子布局 : 矩阵

• 端子形状和构造 : 正方形

• PCB 端子端接区域电镀材料厚度 : 2.54 – 5.08 µm [ 100 – 200 µin ]

• 接合方柱尺寸 : .64 mm [ .025 in ]

• 端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]

• 端子大小 : .64mm

• 端子底板材料厚度 : 1.27 µm [ 50 µin ]

• 端子底板材料 : 镍

• 端子接触部电镀材料 : 金 (Au)

• 端子类型 : 公端, 刀鞘天线

• 端子额定电流（最大值） (A): 42

• 方形端接柱体和尾部尺寸 : .64 mm [ .025 in ]

• 端接柱体和尾部长度 : 3.43 mm [ .135 in ]

• PCB 端接方法 : 通孔 - 焊接

• PCB 安装对准类型 : 压紧

• 接合对准类型 : 极化

• PCB 安装固定类型 : 压紧

• 接合固定 : 不带

• PCB 安装固定 : 带有

• PCB 安装对准 : 带有

• 连接器安装类型 : 板安装

• 接合对准 : 带有

• 外壳材料 : 高温热塑塑料玻璃填充

• 中心线（间距） (mm): 2.54, 5.08

• 中心线（间距） (in): .1, .2

• 连接器长度 : 105.41 mm [ 4.15 in ]

• 连接器高度 : 14.58 mm [ .574 in ]

• PCB 厚度（建议） : 2.11 – 2.62 mm [ .083 – .103 in ]

• 连接器宽度 : 23.62 mm [ .93 in ]

• 行间距 : 2.54 mm [ .1 in ]

• 工作温度（最大值） : 105 °C [ 221 °F ]

• 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

• 电路应用 : 电源和信号

• 灼热丝额定值 : 高温部件 - 非灼热丝

• UL 阻燃性等级 : UL 94V-0

• 封装数量 : 22

• 封装方法 : Tray
