产品规格
- 应用规格 ENG_SS_114-13038_J.pdf 英文版本
- 产品规格 ENG_SS_108-1973_C1.pdf 英文版本
- 合格检测报告 ENG_SS_501-646_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。

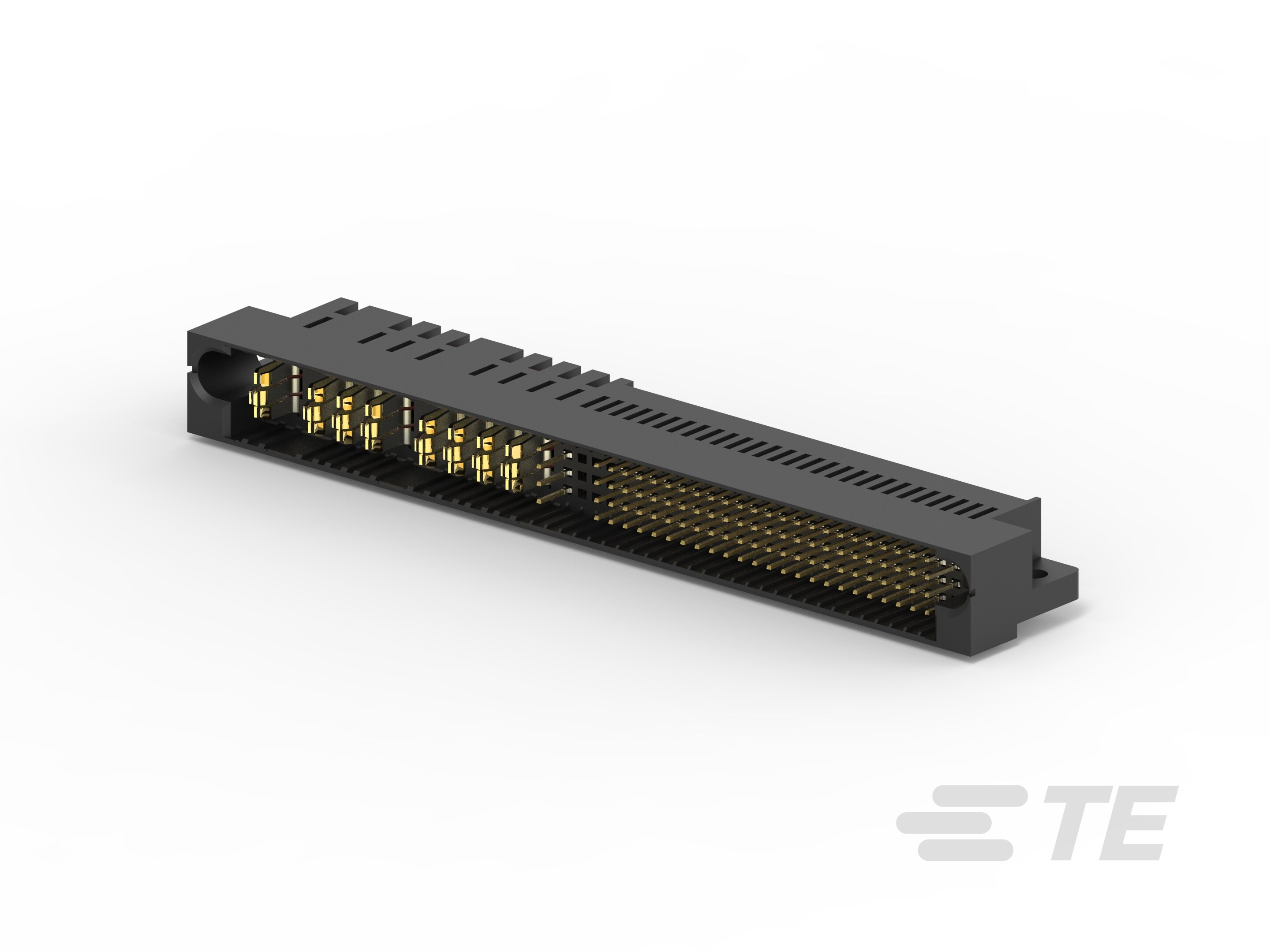

产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合板端连接器 : 是
-
PCB 连接器类型 : PCB 安装接头
-
连接器系统 : 板对板
-
接头类型 : 全部带罩
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
连接器产品类型 : 连接器组件
结构特性
-
装载位置数量 : 108
-
列数 : 36
-
位数 : 120
-
行数 : 4
-
PCB 安装方向 : 直角
-
电源位置数量 : 8
-
信号位置数量 : 112
电气特征
-
工作电压 (VAC): 60
-
工作电压 (VDC): 60
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子基材 : 铜合金
-
端子布局 : 矩阵
-
PCB 端子端接区域电镀材料厚度 : 2.54 – 5.08 µm [ 100 – 200 µin ]
-
端子形状和构造 : 正方形
-
接合方柱尺寸 : .64 mm [ .025 in ]
-
端子大小 : .64mm
-
端子底板材料厚度 : 1.27 µm [ 50 µin ]
-
端子底板材料 : 镍
-
端子接触部电镀材料 : 金 (Au)
-
端子类型 : 公端 | 刀鞘天线
-
端子额定电流（最大值） (A): 42
-
PCB 端子端接区域电镀材料 : 锡
-
端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]
端接特性
-
方形端接柱体和尾部尺寸 : .64 mm [ .025 in ]
-
端接柱体和尾部长度 : 3.43 mm [ .135 in ]
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
接合固定 : 不带
-
接合对准类型 : 极化
-
连接器安装类型 : 板安装
-
接合对准 : 带有
-
PCB 安装对准 : 不带
-
PCB 安装固定 : 不带
壳体特性
-
中心线（间距） (mm): 2.54 | 5.08
-
中心线（间距） (in): .1 | .2
-
外壳材料 : 高温热塑塑料玻璃填充
尺寸
-
连接器长度 : 138.43 mm [ 5.45 in ]
-
连接器高度 : 14.58 mm [ .574 in ]
-
连接器宽度 : 23.62 mm [ .93 in ]
-
行间距 : 2.54 mm [ .1 in ]
-
PCB 厚度（建议） : 2.11 – 2.62 mm [ .083 – .103 in ]
使用环境
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
灼热丝额定值 : 高温部件 - 非灼热丝
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 11
-
封装方法 : Tray
其他
-
阻止位置数量 : 12
-
已忽略的装载位置 : 列 2、3、4
