1888371-1

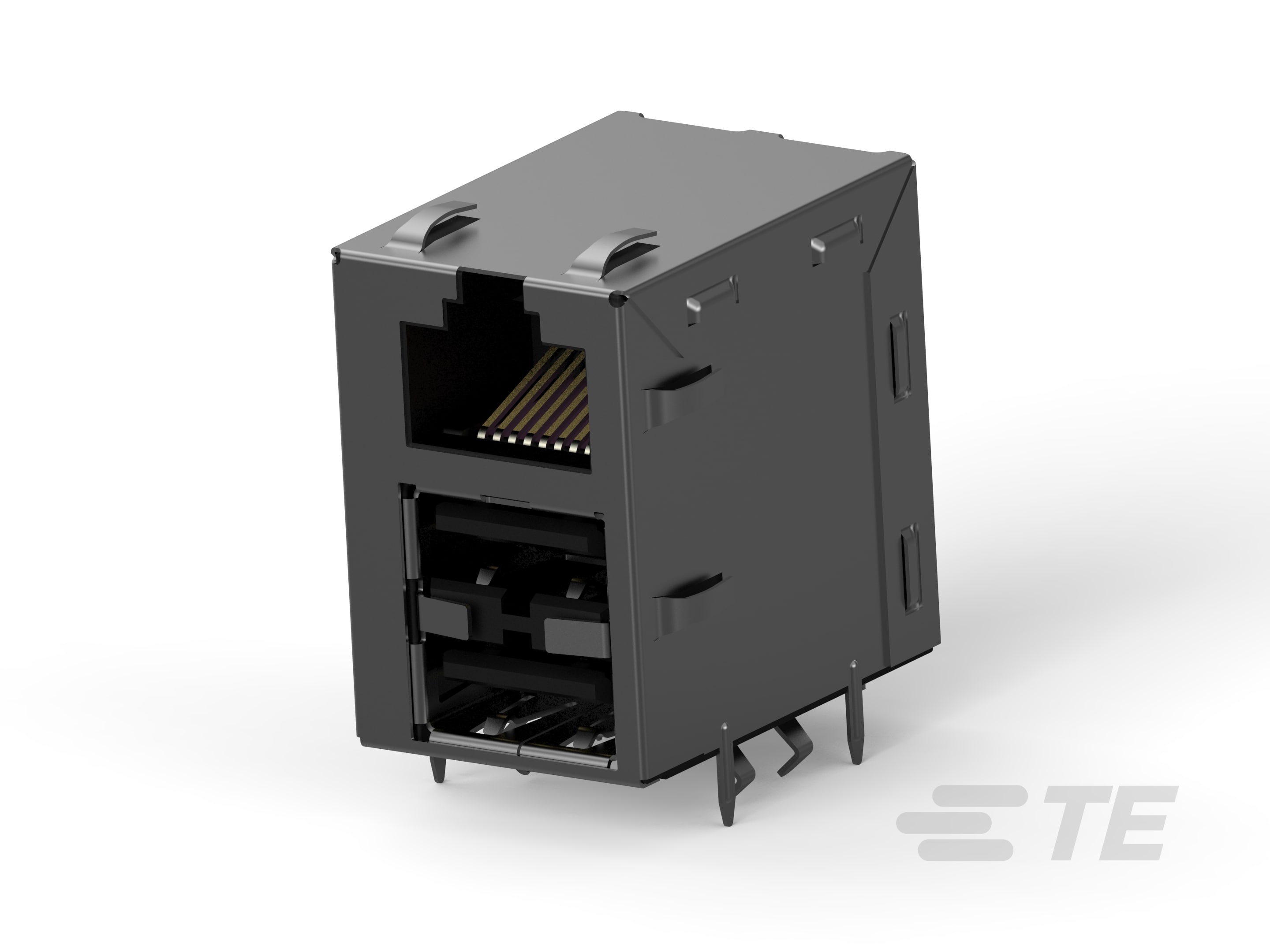

2 x 1 Combo Jack, Single Port, RJ45 over Dual USB, Low Profile, Combo Jacks, Jack, Shielded, Inverted - Latch Up, PCB and Panel Ground, Cat 3
1888371-1
2 x 1 Combo Jack, Single Port, RJ45 over Dual USB, Low Profile, Combo Jacks, Jack, Shielded, Inverted - Latch Up, PCB and Panel Ground, Cat 3
- TE 内部编号 1888371-1
- TE 内部产品描述 MJ,2X1RJ45+2USB,BLACK,NOLEDS
-
端口矩阵配置 : 2 x 1
-
端口配置 : 单端口
-
模块化插座和插头接口类型 : RJ45 搭配双 USB
-
连接器外形 : 低
-
模块化插座和插头产品 : 组合插座
文档
产品图纸
- ASSEMBLY, RJ-45 MODULAR JACK OVER STACKED USB RECEPTACLE ENG_CD_1888371_E.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1888371-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1888371-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1888371-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1888371-1_B.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-1965_D.pdf 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器和连接器元件类型 : 连接器
-
连接器和端子端接到 : 印刷电路板
-
模块化插座和插头接口类型 : RJ45 搭配双 USB
-
模块化插座和插头产品 : 组合插座
-
模块化连接器种类 : 插座
-
接地选项 : PCB 和面板接地
-
连接器系统 : 缆到板
结构特性
-
多端口配置 : 堆叠
-
PCB 安装方向 : 直角
-
端口矩阵配置 : 2 x 1
-
端口配置 : 单端口
-
连接器端子密度 : 标准
-
位数 : 8
-
装载位置数量 : 8
主体特性
-
连接器外形 : 低
-
模块化插座插销方向 : 反向 - 闭锁
-
屏蔽材料 : 黄铜
-
屏蔽电镀材料 : 锡
接触件特性
-
端子基材 : 磷青铜
-
端子底板材料 : 镍
-
端子额定电流（最大值） (A): 1.5
-
PCB 端子端接区域电镀材料 : 锡
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
壳体颜色 : 黑色
-
外壳材料 : 热塑性
-
中心线（间距） (mm): 1.02, 2, 2.5
-
中心线（间距） (in): .04, .07, .09
尺寸
-
PCB 厚度（建议） : 1.57 mm [ .062 in ]
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
电路应用 : Signal
-
指示器类型 : 无指示灯
-
屏蔽 : 是
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
性能类别 : 3 类
包装特性
-
封装数量 : 36
-
封装方法 : Tray
