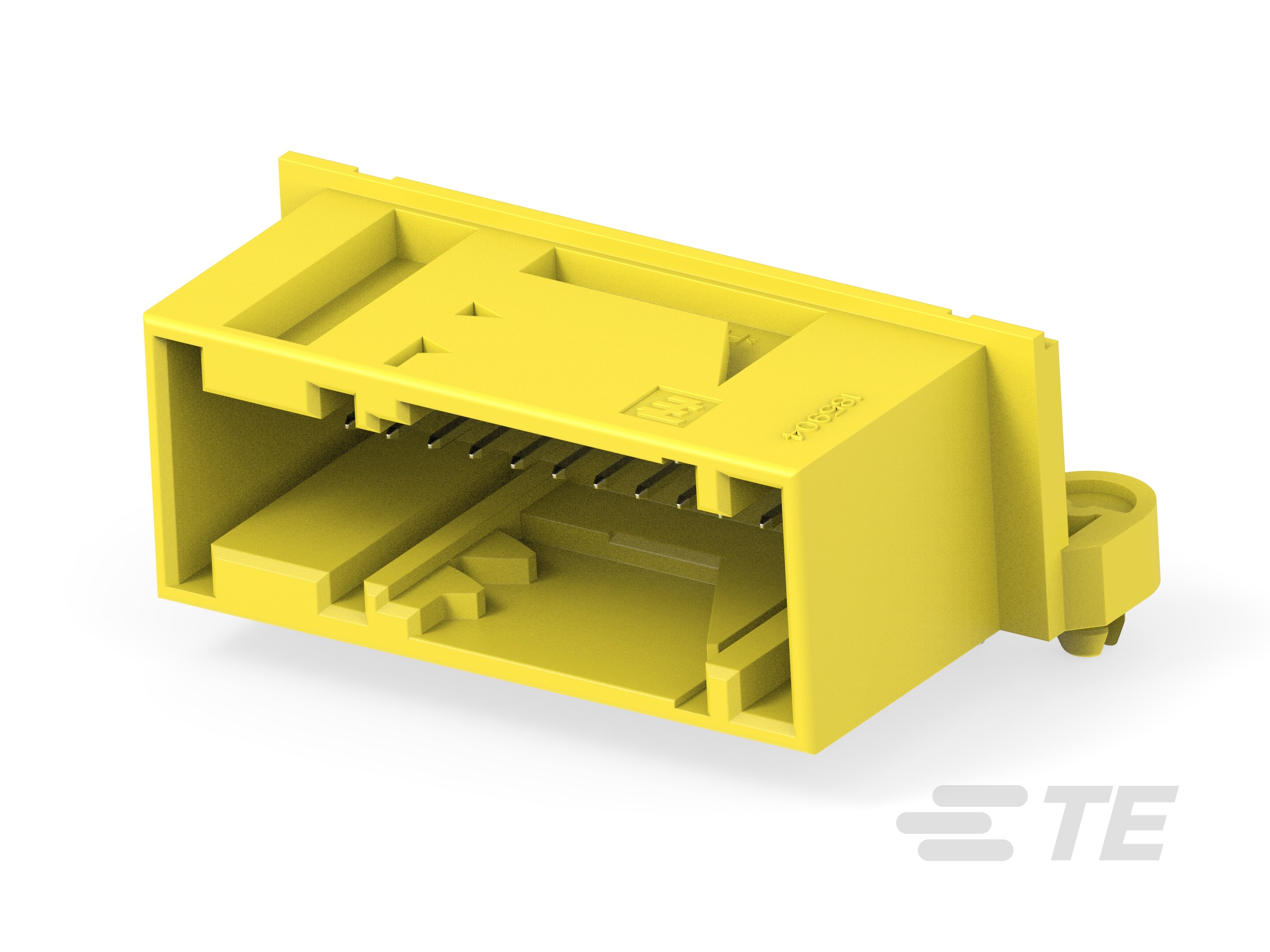

Horizontal, Wire-to-Board, 26 Position, 2 Rows, 2.54mm [.1in] Centerline, Tin (Sn), Printed Circuit Board, 7.5A Contact Current Rating (Max), Signal
185904-1
Horizontal, Wire-to-Board, 26 Position, 2 Rows, 2.54mm [.1in] Centerline, Tin (Sn), Printed Circuit Board, 7.5A Contact Current Rating (Max), Signal
-
- MQS
- TE 内部编号 185904-1
- TE 内部产品描述 26pos MQS .63 header 90deg
- 所有 Signal Header (240)
-
PCB 安装方向 : 水平
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
端子额定电流（最大值） (A): 7.5
文档
产品图纸
- 26W MQS RIGHT ANGLE HEADER WITH BOARD-LOCKS (REVERSED INTERFACE VERSION) EMBASE COUDEE 26V MQS AVEC BOARD-LOCKS ENG_CD_185904_F.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_185904-1_O.pdf 3D
- 下载查看 ENG_CVM_CVM_185904-1_O.2d_dxf.zip 英文版本
- ENG_CVM_CVM_185904-1_O.3d_igs.zip 英文版本
- ENG_CVM_CVM_185904-1_O.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-15140_E.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合板端连接器 : 否
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 水平
主体特性
-
连接器和键控代码 : 1
-
主要产品颜色 : 黄色
接触件特性
-
对接公端宽度 : .63 mm [ .025 in ]
-
对接公端厚度 : .63 mm [ .025 in ]
-
端子额定电流（最大值） (A): 7.5
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
PCB 安装固定类型 : 板锁闩
-
连接器安装类型 : 板安装
使用环境
-
工作温度（最大值） (°C): 65, 70, 75, 80, 85, 90, 100
-
工作温度（最大值） (°F): 212
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : Signal
包装特性
-
封装数量 : 700
其他
-
接口编号 : 208-15550
