1857995-1

Hard Metric Backplane PCB Mount Receptacle, ≤1 Gb/s, 25 Column, 5 Row, Mezzanine, 125 Position, 2 mm [.078 in] Centerline, Right Angle, Z-PACK 2mm HM

全部查看 HM 插座连接器：传统背板，共面，2mm (48)

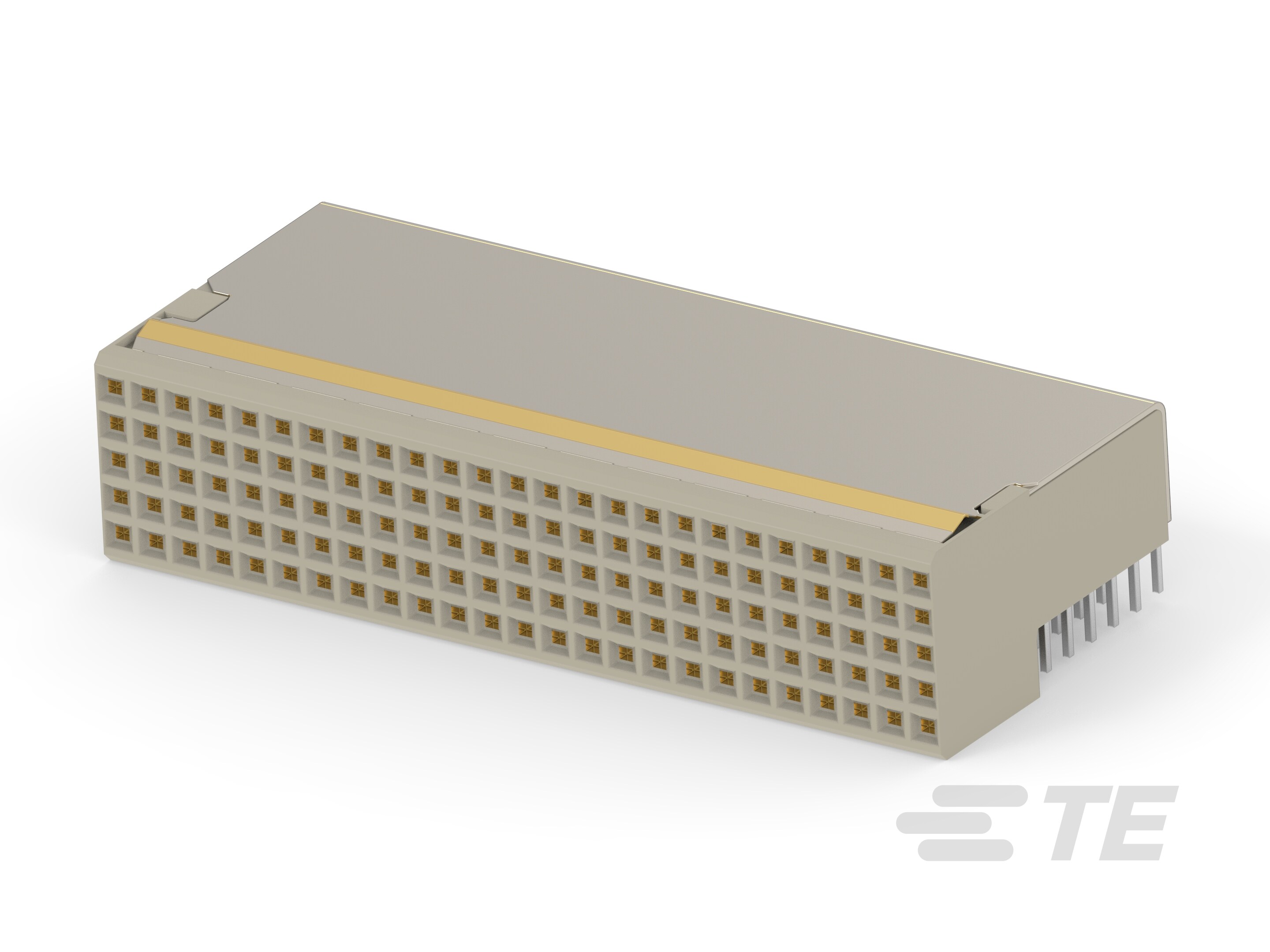

Z-PACK/B F-HDR.125P, EON-1857995-1

1857995-1

Hard Metric Backplane PCB Mount Receptacle, ≤1 Gb/s, 25 Column, 5 Row, Mezzanine, 125 Position, 2 mm [.078 in] Centerline, Right Angle, Z-PACK 2mm HM

全部查看  HM 插座连接器：传统背板，共面，2mm (48)
    • Z-PACK
    • Z-PACK 2mm HM
  • TE 内部编号 1857995-1
  • TE 内部产品描述 Z-PACK/B F-HDR.125P, EON

  • PCB 连接器类型 : PCB 安装母端

  • 数据速率 (Gb/s): ≤1

  • 列数 : 25

  • 行数 : 5

  • 背板架构 : 夹层

查看所有特性
更多 更少

文档

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器系统 : 板对板

  • 背板接口类型 : 2mm HM

  • 连接器和端子端接到 : 印刷电路板

  • PCB 连接器类型 : PCB 安装母端

  • 可密封 : 否

结构特性

  • 列数 : 25

  • 行数 : 5

  • 背板架构 : 夹层

  • 位数 : 125

  • PCB 安装方向 : 直角

信号特征

  • 串扰版本 : 标准

  • 数据速率 (Gb/s): ≤1

主体特性

  • 主要产品颜色 : 灰色

接触件特性

  • 端子类型 : 插座

  • 穿通柱体长度 (mm): 3.3

  • CompactPCI 名称 : 无

  • 端子基材 : 铜合金

  • 端子接触部电镀材料 : 金 (Au)

  • 端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]

  • 端子额定电流（最大值） (A): 1.5

机械附件

  • 连接器安装类型 : 板安装

壳体特性

  • 中心线（间距） : 2 mm [ .078 in ]

尺寸

  • 背板模块长度 (mm): 50

使用环境

  • 工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]

操作/应用

  • 屏蔽 : 是

  • 电路应用 : 电源和信号

包装特性

  • 封装方法 : Tube
