1857991-1

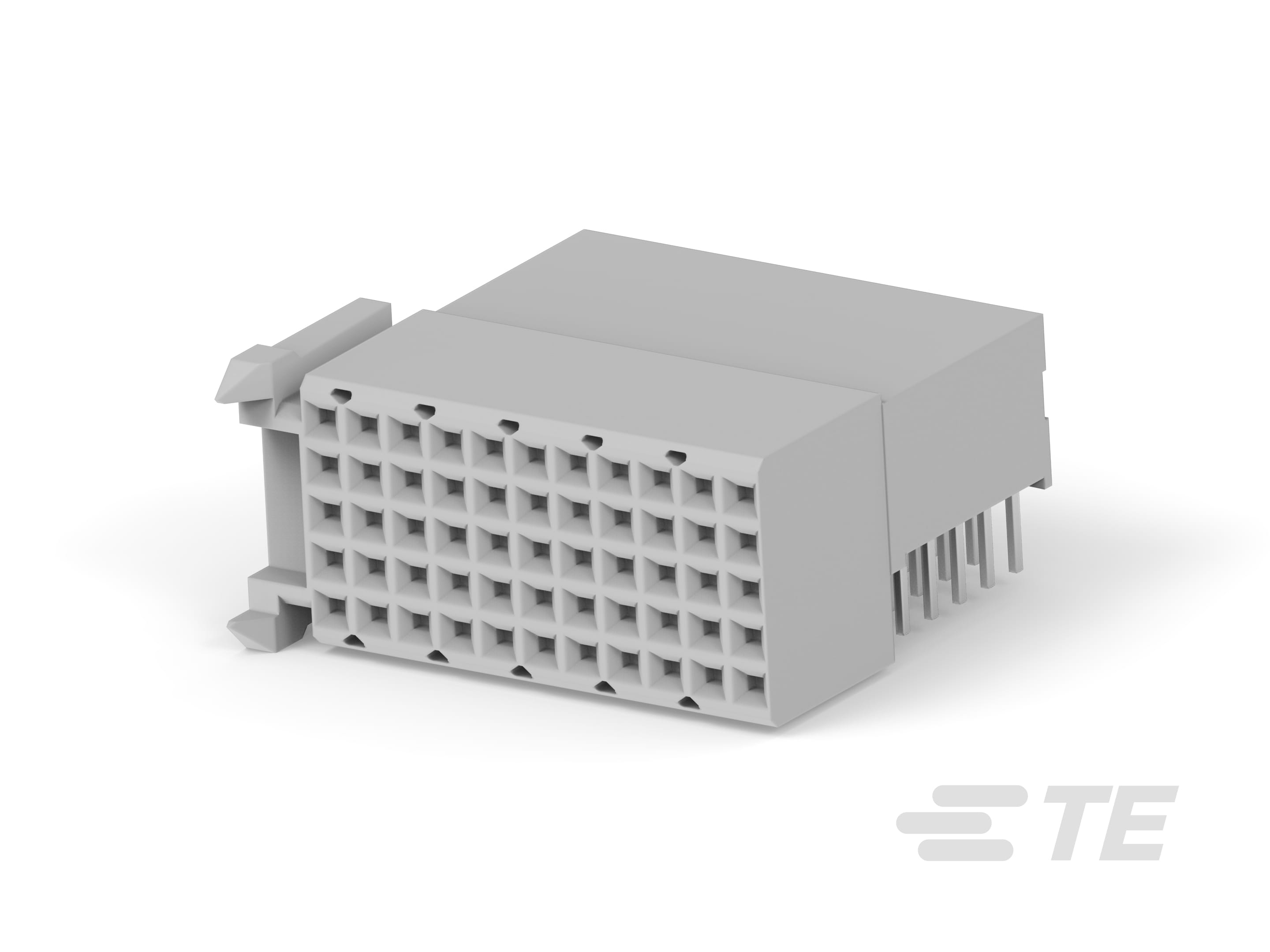

Hard Metric Backplane PCB Mount Receptacle, 1 Gb/s, 11 Column, 5 Row, Traditional Backplane, 55 Position, 2 mm [.079 in] Centerline, Z-PACK 2mm HM
1857991-1
Hard Metric Backplane PCB Mount Receptacle, 1 Gb/s, 11 Column, 5 Row, Traditional Backplane, 55 Position, 2 mm [.079 in] Centerline, Z-PACK 2mm HM
-
- Z-PACK
- Z-PACK 2mm HM
- TE 内部编号 1857991-1
- TE 内部产品描述 2mm HM,5ROW,TYPE C-11,REC,EON,55P
-
PCB 连接器类型 : PCB 安装母端
-
数据速率 (Gb/s): 1
-
列数 : 11
-
行数 : 5
-
背板架构 : 传统背板
文档
产品图纸
- Z-PACK 2mm HM TYPE C 55 POS. FEMALE CONNECTOR ENG_CD_1857991_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1857991-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1857991-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1857991-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1857991-1_A.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-19082_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器系统 : 板对板
-
连接器和端子端接到 : 印刷电路板
-
PCB 连接器类型 : PCB 安装母端
-
可密封 : 否
结构特性
-
列数 : 11
-
行数 : 5
-
背板架构 : 传统背板
-
位数 : 55
-
PCB 安装方向 : 直角
信号特征
-
数据速率 (Gb/s): 1
主体特性
-
主要产品颜色 : 灰色
接触件特性
-
CompactPCI 名称 : 无
-
端子基材 : 磷青铜
-
端子底板材料 : 镍
-
端子接触部电镀材料 : 金 (Au)
-
端子接合区域电镀材料厚度 : .76 µm [ 29.92 µin ]
-
端子额定电流（最大值） (A): 1.5
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : 聚酯 GF
-
中心线（间距） : 2 mm [ .079 in ]
使用环境
-
工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 22
-
封装方法 : Tube
