- TE 内部编号 185793-1

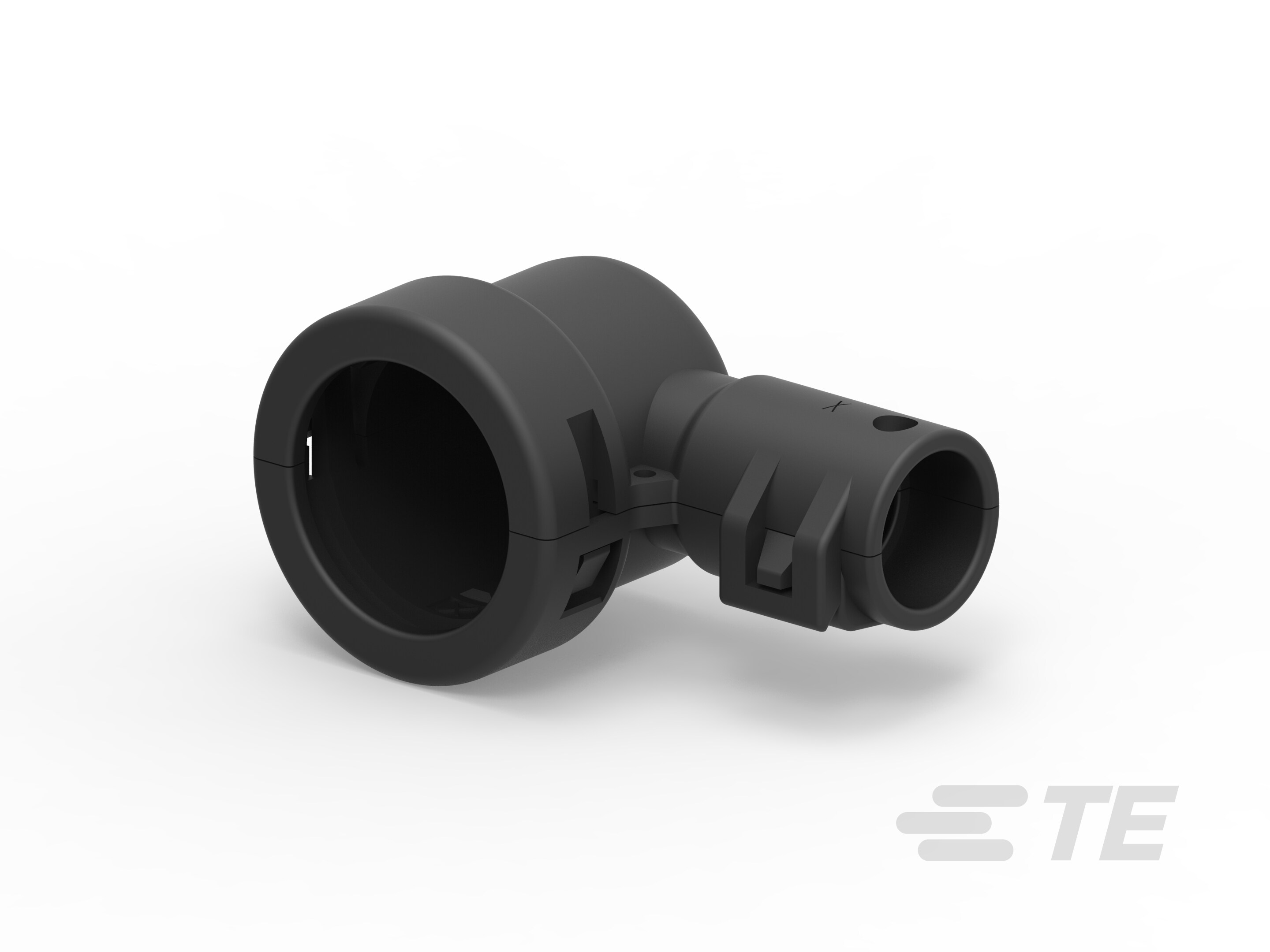

- TE 内部产品描述 90 DEG CAP CORRUGTD TUBE
-
主要产品颜色 : 黑色
-
保护和应力消除附件类型 : 盖 - 电缆引出
-
主要产品材料 : PA 66
-
出线角度 : 90°
-
应力消除 : 不带
文档
产品图纸
- 90 DEG. CAP, CORRUGATED TUBE WITH PLUMBING HOLES ENG_CD_185793_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_185793-1_O.pdf 3D
- 下载查看 ENG_CVM_CVM_185793-1_O.2d_dxf.zip 英文版本
- ENG_CVM_CVM_185793-1_O.3d_igs.zip 英文版本
- ENG_CVM_CVM_185793-1_O.3d_stp.zip 英文版本
数据表/目录页
- TERMINALS AND CONNECTORS ENG_CS_TS_ICT_T_C_CAT_A.pdf 英文版本
- HDSCS Catalog ENG_DS_1-1773971-7_A.pdf 英文版本
- CONNECTOR SELECTOR ENG_DS_1-1773962-8_A.pdf 英文版本
产品规格
- 产品规格 S_108-15161_O.tif 英文版本
- S_108-15161_O.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
可密封 : 否
-
保护和应力消除附件类型 : 盖 - 电缆引出
主体特性
-
主要产品颜色 : 黑色
-
主要产品材料 : PA 66
-
出线角度 : 90°
机械附件
-
应力消除 : 不带
尺寸
-
兼容电缆束直径范围 : 7.5 mm [ .283 in ]
使用环境
-
与连接器种类兼容 : 公端子护套, 母端子护套
-
工作温度（最大值） (°C): 65, 70, 75, 80, 85, 90, 100, 105, 110, 120
-
工作温度（最大值） (°F): 248
-
工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]
行业标准
-
UL 阻燃性等级 : UL 94HB
包装特性
-
封装数量 : 1000
-
封装方法 : 包和盒
其他
-
可维修 : 是
