185448-1

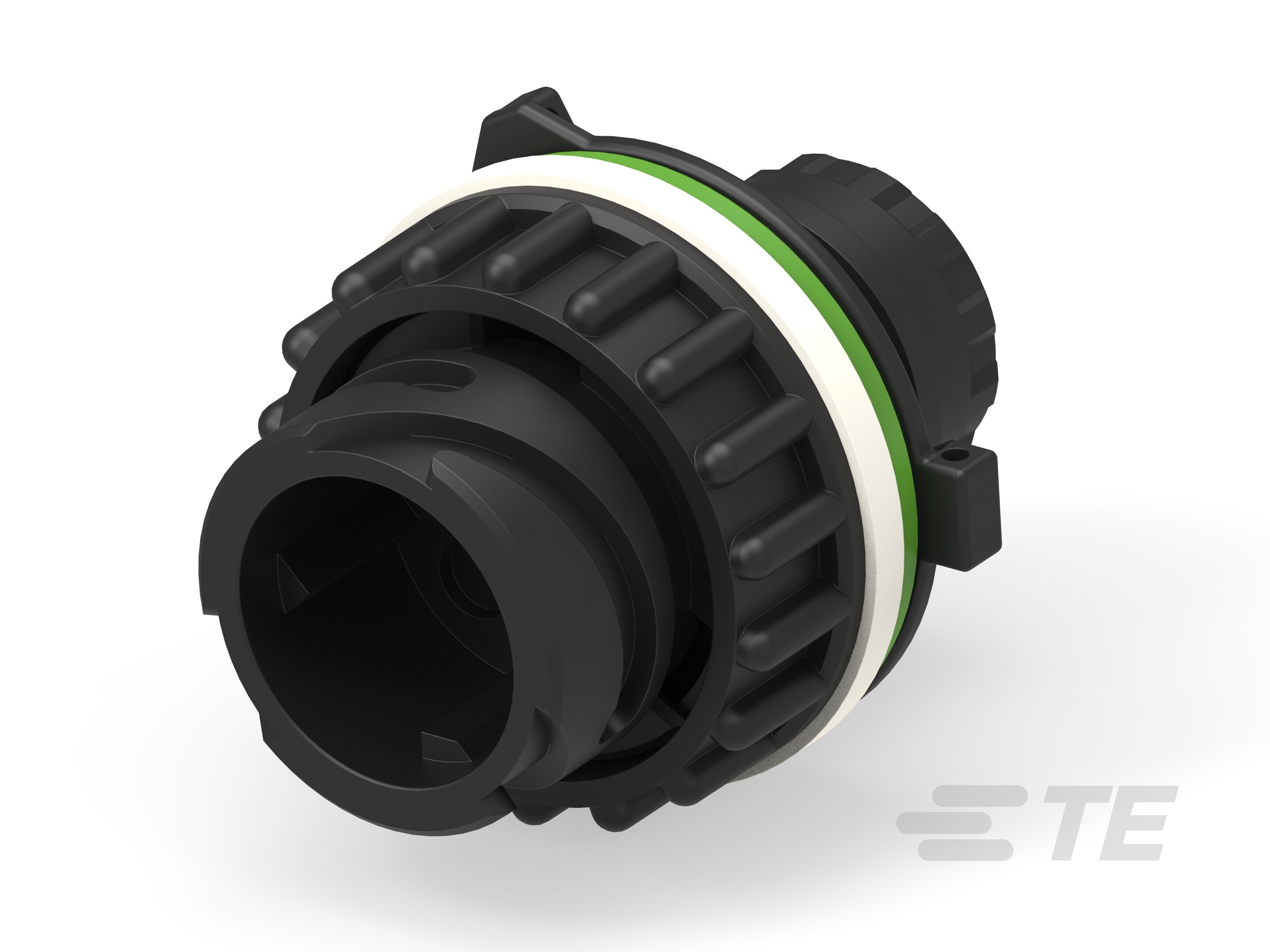

4 Position Housing, Housing for Male Terminals, Wire-to-Wire, 6.99 mm [.275 in] Centerline, Sealable, Black, Wire & Cable, Power
185448-1
4 Position Housing, Housing for Male Terminals, Wire-to-Wire, 6.99 mm [.275 in] Centerline, Sealable, Black, Wire & Cable, Power
- TE 内部编号 185448-1
- TE 内部产品描述 2.5MM SEALED PIN HSG 4P
-
位数 : 4
-
连接器和壳体类型 : 公端子护套
-
接合插针直径 : 2.5 mm [ .098 in ]
-
连接器系统 : 线到线
-
中心线（间距） : 6.99 mm [ .275 in ]
文档
产品图纸
- PORTE-BROCHE 4 VOIES DIN 2.5 DIA. ENG_CD_185448_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_185448-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_185448-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_185448-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_185448-1_B.3d_stp.zip 英文版本
产品规格
- 产品规格 S_108-15161_O.tif 英文版本
- S_108-15161_O.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 圆形
-
混合型连接器 : 否
-
连接器和壳体类型 : 公端子护套
-
连接器系统 : 线到线
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 4
-
行数 : 2
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 插针
-
端子大小 : 2.5mm
-
接合插针直径 : 2.5 mm [ .098 in ]
-
端子额定电流（最大值） (A): 40
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF20
-
中心线（间距） : 6.99 mm [ .275 in ]
使用环境
-
工作温度（最大值） : 130 °C [ 266 °F ]
-
工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
操作/应用
-
电路应用 : 电源
包装特性
-
封装数量 : 200
-
封装方法 : Box
其他
-
能够保证连接器位置 : 否
