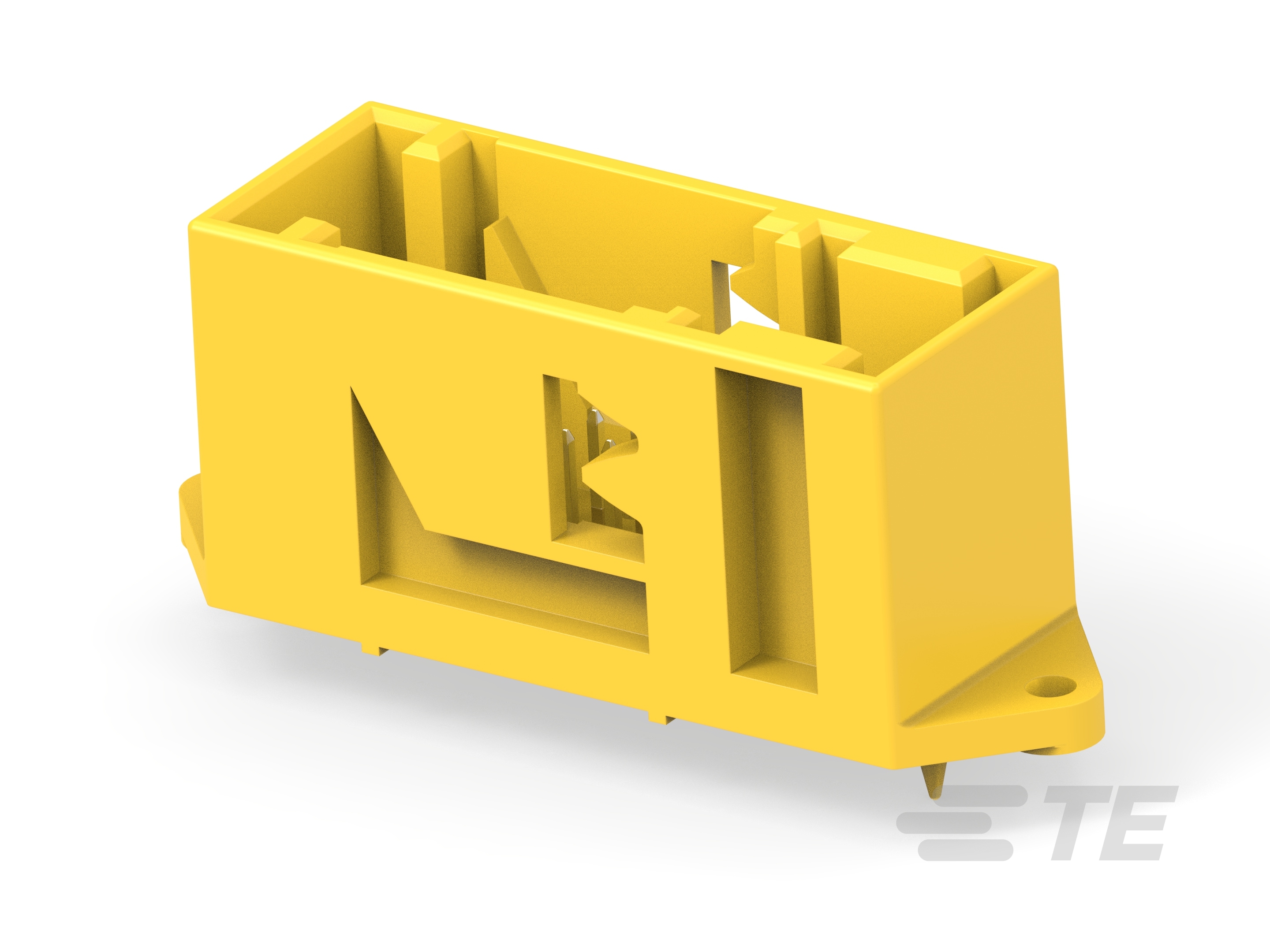

Name: 26pos MQS .63 header 180deg
Brand: MQS

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

节数 : 1
信号位置数量 : 26
PCB 安装方向 : 垂直
位数 : 26
行数 : 2

电气特征

标称电压架构 (V): 12
工作电压 (VDC): 12

主体特性

连接器和键控代码 : A-E
主要产品颜色 : 黄色

接触件特性

端子类型 : 公端
对接公端厚度 : .63 mm [ .025 in ]
对接公端宽度 : .64 mm [ .025 in ]
端子接触部电镀材料 : 锡 (Sn)

端接特性

PCB 端接方法 : 通孔 - 焊接

机械附件

壳体特性

中心线（间距） : 2.54 mm [ .1 in ]

尺寸

连接器长度 : 52.5 mm [ 2.067 in ]
PCB 的外形高度 : 20.9 mm [ .823 in ]
PCB 厚度（建议） : 1.6 mm [ .063 in ]
连接器宽度 : 16 mm [ .63 in ]

使用环境

工作温度（最大值） : 85 °C [ 185 °F ]
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]

操作/应用

屏蔽 : 否
电路应用 : Signal

包装特性

封装方法 : Tray
封装数量 : 384

其他

接口编号 : 208-15550

185226-1

Vertical, Wire-to-Board, 26 Position, 2 Row, 2.54mm [.1in] Centerline, Tin (Sn), Printed Circuit Board, Signal, Yellow, Board Mount

185226-1

Vertical, Wire-to-Board, 26 Position, 2 Row, 2.54mm [.1in] Centerline, Tin (Sn), Printed Circuit Board, Signal, Yellow, Board Mount

PCB 安装方向 : 垂直

PCB 端接方法 : 通孔 - 焊接

可密封 : 否

中心线（间距） : 2.54 mm [ .1 in ]

连接器系统 : 线到板

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

接头类型 : 全部带罩

混合板端连接器 : 否

连接器产品类型 : 连接器组件

可密封 : 否

连接器系统 : 线到板

连接器和端子端接到 : 印刷电路板

结构特性

节数 : 1

信号位置数量 : 26

PCB 安装方向 : 垂直

位数 : 26

行数 : 2

电气特征

标称电压架构 (V): 12

工作电压 (VDC): 12

主体特性

连接器和键控代码 : A-E

主要产品颜色 : 黄色

接触件特性

端子类型 : 公端

对接公端厚度 : .63 mm [ .025 in ]

对接公端宽度 : .64 mm [ .025 in ]

端子接触部电镀材料 : 锡 (Sn)

端接特性

PCB 端接方法 : 通孔 - 焊接

机械附件

PCB 安装对准 : 带有

接合对准 : 带有

安装孔 : 带有

PCB 安装固定 : 不带

接合固定类型 : 锁定接口

面板安装特性 : 不带

连接器安装类型 : 板安装

壳体特性

中心线（间距） : 2.54 mm [ .1 in ]

尺寸

连接器长度 : 52.5 mm [ 2.067 in ]

PCB 的外形高度 : 20.9 mm [ .823 in ]

PCB 厚度（建议） : 1.6 mm [ .063 in ]

连接器宽度 : 16 mm [ .63 in ]

使用环境

工作温度（最大值） : 85 °C [ 185 °F ]

工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]

操作/应用

屏蔽 : 否

电路应用 : Signal

包装特性

封装方法 : Tray

封装数量 : 384

其他

接口编号 : 208-15550
