184262-1

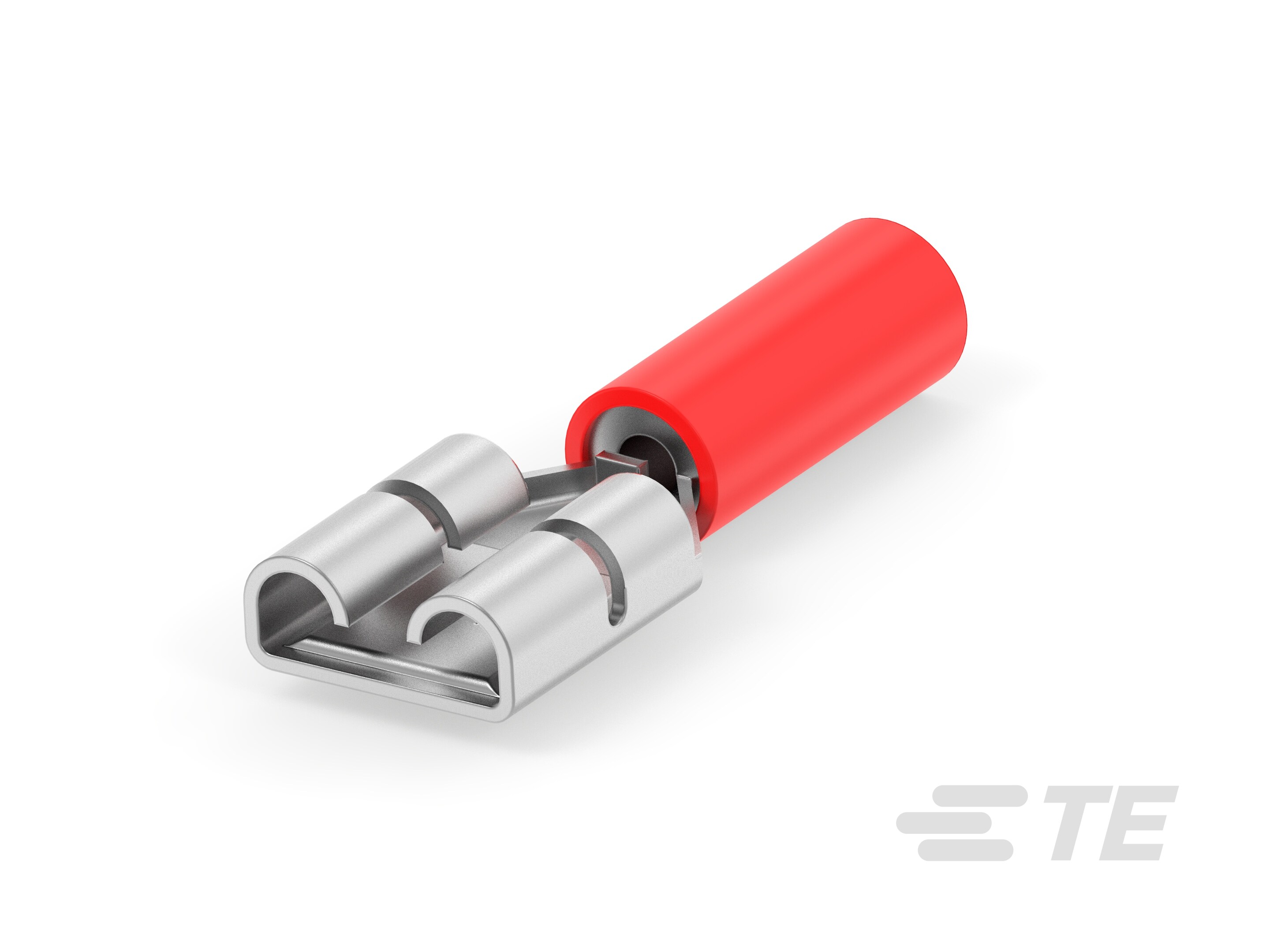

Quick Disconnect Receptacle, Partially Insulated, 22 – 18 AWG, .26 – .96 mm² Wire, 509 – 1900 CMA, 6.35 mm [.25 in] Tab Width, FASTON 250

RCPT,PIDG FASTON 250 LIF 22-18-184262-1

184262-1

Quick Disconnect Receptacle, Partially Insulated, 22 – 18 AWG, .26 – .96 mm² Wire, 509 – 1900 CMA, 6.35 mm [.25 in] Tab Width, FASTON 250

    • FASTON
    • FASTON 快接端子 250
  • TE 内部编号 184262-1
  • TE 内部产品描述 RCPT,PIDG FASTON 250 LIF 22-18

  • 快速断开端子类型 : 母端

  • 线径 (AWG): 22 – 18

  • 线径 (mm²): .26 – .96

  • 线径 (CMA): 509 – 1900

  • 对接公端宽度 : 6.35 mm [ .25 in ]

查看所有特性
更多 更少

文档

产品图纸

  • RECEPTACLE, 250 SERIES, LOW INSERTION FORCE, FASTON, PIDG, WIRE SIZE, 22-18 AWG ENG_CD_184262_A.pdf 英文版本

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 端子特性 : 电线停止点

  • 插入力 : 低

结构特性

  • 连接容量 : 单

电气特征

  • 额定电压 (V): 300

主体特性

  • 绝缘材料 : PVC

接触件特性

  • 快速断开端子类型 : 母端

  • 对接公端宽度 : 6.35 mm [ .25 in ]

  • 对接公端厚度 : .81 mm [ .032 in ]

  • 端子方向 : 直式

  • 端子基材 : 黄铜

  • 端子电镀材料 : 锡

  • 压接类型 : 压缩压接

  • 压线筒类型 : Closed

端接特性

  • 产品端接到 : 线缆

机械附件

  • 接合固定类型 : 凹点

  • 带导线绝缘 : 带有

尺寸

  • 兼容的绝缘直径范围 : 3.43 mm [ .135 in ]

  • 产品长度 : 22.86 mm [ .899 in ]

  • 线径 (AWG): 22 – 18

  • 线径 (mm²): .26 – .96

  • 线径 (CMA): 509 – 1900

使用环境

  • 绝缘选项 : 部分绝缘

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装数量 : 1000

  • 封装方法 : 零散零件

其他

  • 压线筒颜色 : 红色
