1838893-3

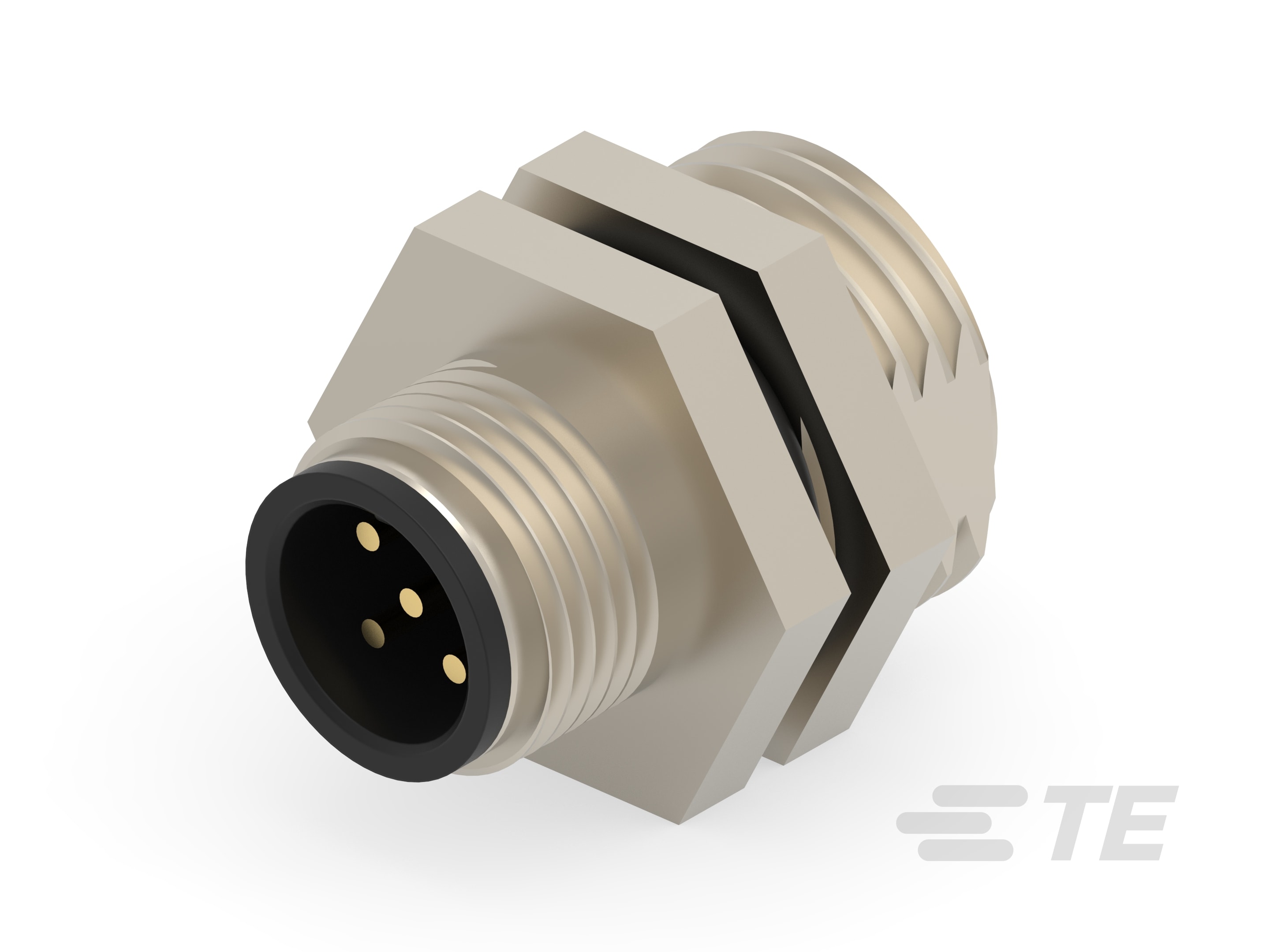

5 Position Circular Connector, Wire-to-Panel, Sealable, Wire & Cable, Signal, Panel Mount & Board Mount, Reverse Gender, Plastic, M12 Connector
1838893-3
5 Position Circular Connector, Wire-to-Panel, Sealable, Wire & Cable, Signal, Panel Mount & Board Mount, Reverse Gender, Plastic, M12 Connector
-
- M12 连接器
- TE 内部编号 1838893-3
- TE 内部产品描述 M12 Mtl MALE PNL CONN. Sldr Re
-
位数 : 5
-
连接器系统 : 线到面板
-
可密封 : 是
-
连接器和端子端接到 : 电线和电缆
-
端子额定电流（最大值） (A): 5
文档
产品图纸
- M12 METAL MALE PANEL MOUNT CONN, SOLDER, ST, REAR MOUNTING ENG_CD_1838893_D.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_1838893-3_C.pdf 英文版本
- 3D_CVM_CVM_1838893-3_D.pdf 3D
- 下载查看 ENG_CVM_1838893-3_C.3d_igs.zip 英文版本
- ENG_CVM_1838893-3_C.3d_stp.zip 英文版本
- ENG_CVM_1838893-3_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1838893-3_D.3d_stp.zip 英文版本
- ENG_CVM_CVM_1838893-3_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1838893-3_D.3d_igs.zip 英文版本
数据表/目录页
- M8 / M12 Connector System Catalog ENG_CS_1-1773701-8_M8M12_CONNECTOR_SYSTEM_2402.pdf 英文版本
- JPN_CS_1-1773701-8_M8M12_CONNECTOR_SYSTEM_2402.pdf 日语
产品规格
- 应用规格 ENG_SS_114-32127_A1.pdf 英文版本
- 产品规格 ENG_SS_108-19483_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
预接线 : 否
-
组件类型 : 电连接器
-
连接器产品类型 : 连接器组件
-
圆形连接器外壳类型 : 全塑
-
装配要求 : 工厂组装
-
连接器系统 : 线到面板
-
可密封 : 是
-
连接器和端子端接到 : 电线和电缆
-
圆形连接器种类 : 插头
-
外壳类型 : 塑料
结构特性
-
工厂安装的后壳 : 带有
-
键控 + 极化位置 : A
-
位数 : 5
-
电源位置数量 : 0
-
信号位置数量 : 5
-
端子预装 : Yes
电气特征
-
工作电压 (VAC): 500
主体特性
-
主要产品颜色 : 黑色
-
环境保护类型 : 密封
-
环境保护 : IP67
-
O 形环材料 : EPDM
-
外壳基材 : 塑料
-
圆形连接器绝缘材料类型 : 聚酰胺
-
密封的 : 是
接触件特性
-
端子额定电流（最大值） (A): 5
-
反向极性 : 是
-
圆形连接器端子类型 : 插针
端接特性
-
线缆端接方法 : 焊接
机械附件
-
PCB 安装对准 : 带有
-
接合对准 : 带有
-
面板安装特性类型 : 螺母
-
PCB 安装固定 : 带有
-
接合固定类型 : 螺纹
-
面板安装特性 : 带有
-
连接器安装类型 : 面板安装和板载
-
极性代码 : A
-
接合对准类型 : 键控
-
接合固定 : 带有
壳体特性
-
圆形连接器壳体尺寸 : 18
尺寸
-
线径 (AWG): 24 – 20
-
线径 (mm²): .25 – .5
使用环境
-
IP 防水密封等级 : IP67
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
耐用性等级 (Cycles): 500
-
电路应用 : Signal
-
屏蔽 : 否
行业标准
-
与已批准的标准产品兼容 : IEC
包装特性
-
封装数量 : 50
