1827855-7

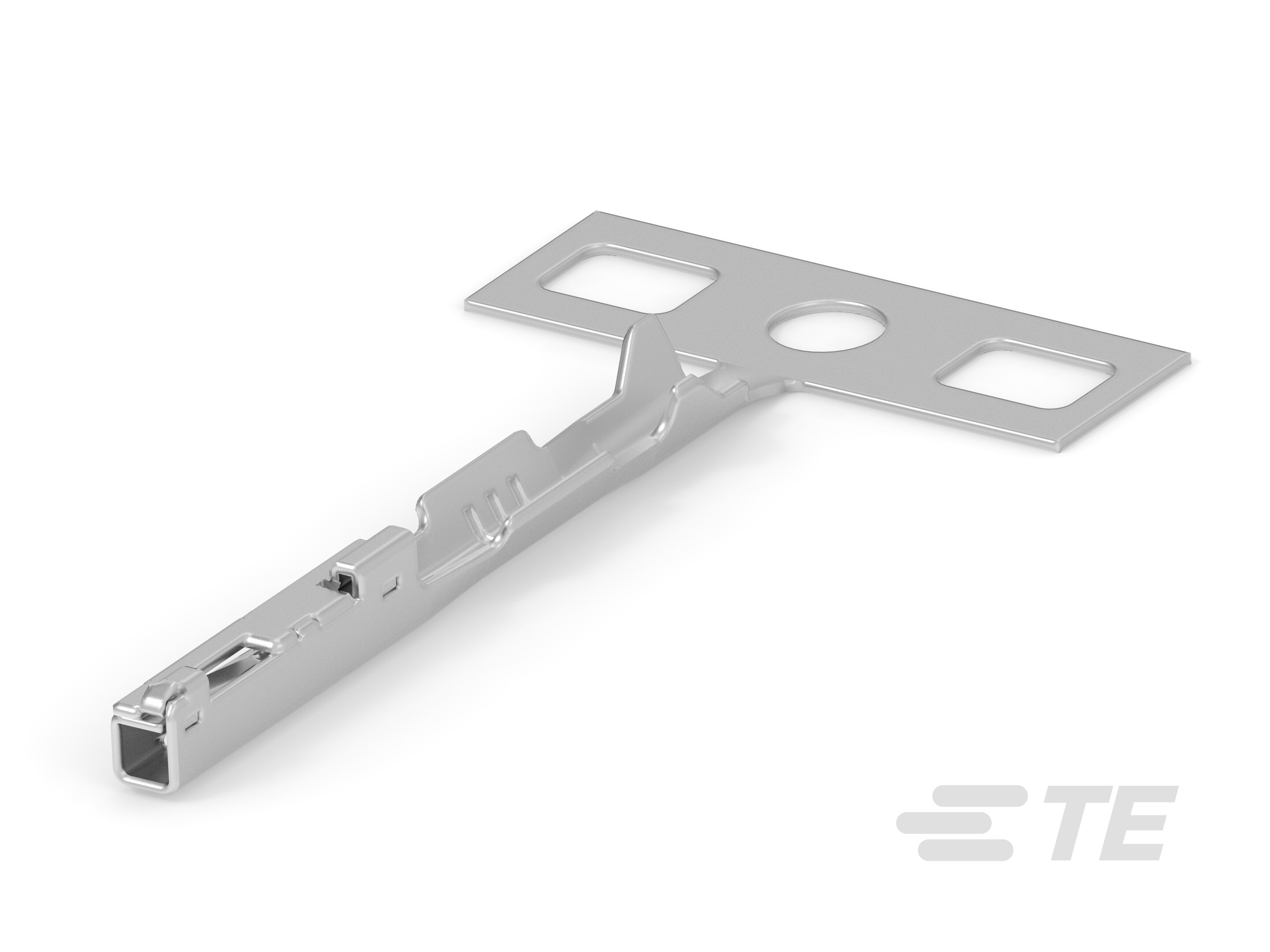

Receptacle Terminal, 28 AWG, .08 mm² Wire, .5 mm [.02 in] Tab Width, Tin (Sn), .4 mm [.015 in] Tab Thickness, Unsealed, 0.50 Connector System
1827855-7
Receptacle Terminal, 28 AWG, .08 mm² Wire, .5 mm [.02 in] Tab Width, Tin (Sn), .4 mm [.015 in] Tab Thickness, Unsealed, 0.50 Connector System
-
- AMP
- .50 连接器系统
- TE 内部编号 1827855-7
- TE 内部产品描述 0.50 SERIES CONNECTER RECEPTACLE CONTACT
-
端子类型 : 母端
-
线径 (AWG): 28
-
线径 (mm²): .08
-
对接公端宽度 : .5 mm [ .02 in ]
-
接触面电镀 : 锡 (Sn)
文档
产品图纸
- RECEPTACLE CONTACT, CRIMP TYPE, 0.50 SERIES, 3S-SIZE JPN_CD_1827855-7_A.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1827855-7_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1827855-7_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1827855-7_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1827855-7_B.3d_stp.zip 英文版本
产品规格
- 应用规格 JPN_SS_114-5379-9_B.pdf 日语
- ENG_SS_114-5542_C.pdf 英文版本
- 产品规格 JPN_SS_108-140040-1_A3.pdf 日语
- ENG_SS_108-140040_A3.pdf 英文版本
- JPN_SS_108-140305_A1.pdf 日语
- 合格检测报告 ENG_SS_501-78672_A.pdf 英文版本
- JPN_SS_501-78622_A.pdf 日语
使用说明书
- 使用说明书（非美国） JPN_SS_408-78035-1_A3.pdf 日语
- ENG_SS_408-78138_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
插座种类 : 180°
-
主要锁定特性 : 无尖刃主体
-
可密封 : 否
主体特性
-
端子密封类型 : 非密封
接触件特性
-
端子制造 : 冲压成形
-
端子大小 : .5mm
-
压接类型 : F 型压接
-
端子类型 : 母端
-
对接公端宽度 : .5 mm [ .02 in ]
-
接触面电镀 : 锡 (Sn)
-
对接公端厚度 : .4 mm [ .015 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
线径 (AWG): 28
-
线径 (mm²): .08
-
线径查找 (mm²): .08
-
线径查找 (AWG): 28
-
公端长度 : 12.9 mm [ .51 in ]
使用环境
-
工作温度（最大值） : 85 °C [ 185 °F ]
-
工组温度范围 : -30 – 85 °C [ -22 – 185 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
包装特性
-
封装数量 : 19000
-
封装方法 : Reel
