TRD13D10WLLR204

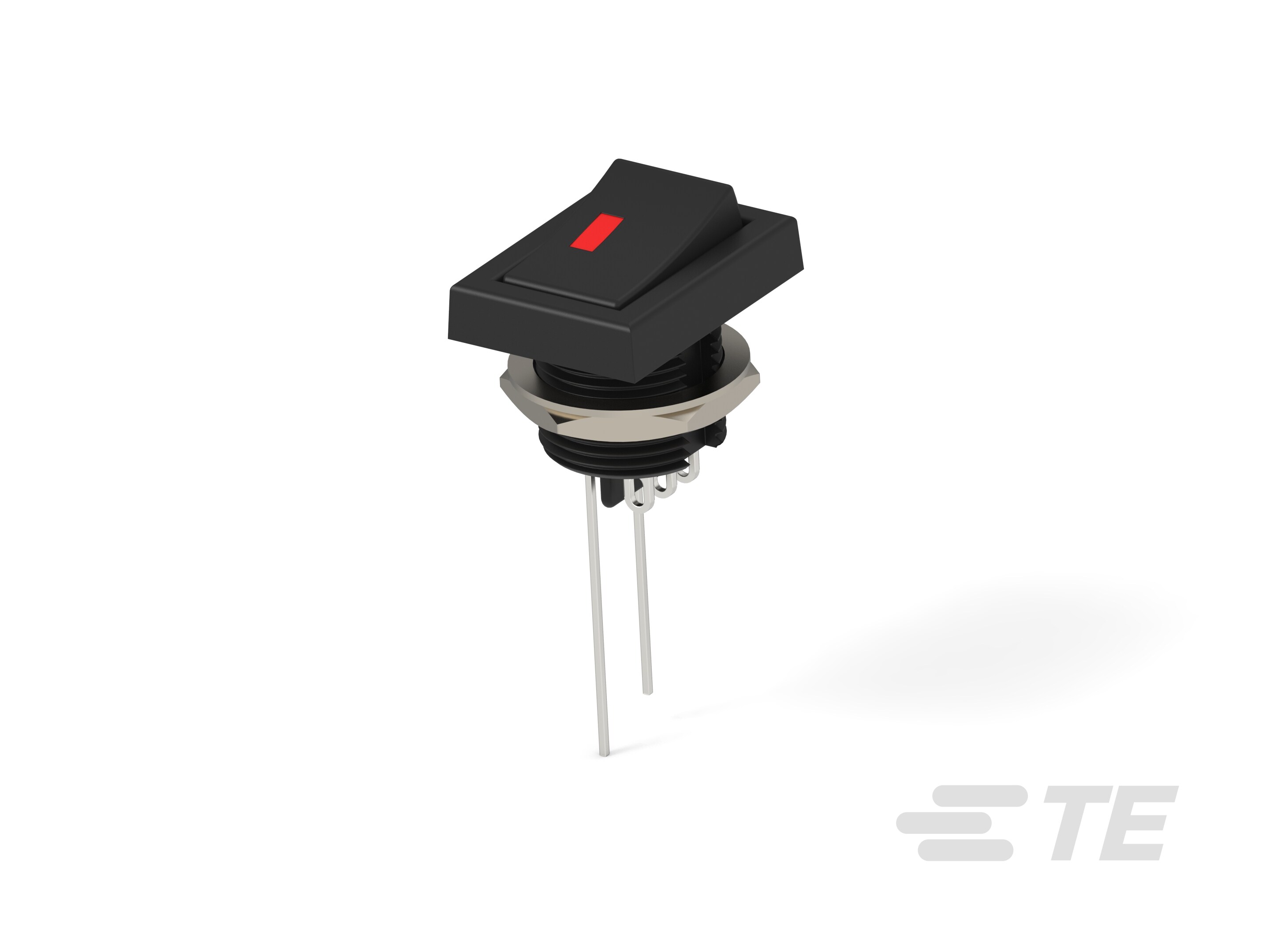

Power Rocker Switch, 11.3 x 12.06 mm [.445 x .475 in] Panel Cutout, Silver Contact Plating, LED, ALCOSWITCH TRD
TRD13D10WLLR204
Power Rocker Switch, 11.3 x 12.06 mm [.445 x .475 in] Panel Cutout, Silver Contact Plating, LED, ALCOSWITCH TRD
-
- ALCOSWITCH
- Alcoswitch TRD
- TE 内部编号 1825426-1
- TE 内部产品描述 TRD13D10WLLR204 rocker switch
-
开关类型 : 电源跷板开关
-
指示灯/压印图例 : 无
-
面板切口尺寸 : 11.3 x 12.06 mm [ .445 x .475 in ]
-
开关端子电镀材料 : 银
-
指示器类型 : LED
文档
产品图纸
- TRD SERIES ROCKER SWITCH 1 POLE, 3A, WIRE LUG TERMINALS WITH LED 英文版本
- TRD SERIES ROCKER SWITCH 1 POLE, 3A, WIRE LUG TERMINALS WITH LED ENG_CD_1825426_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1825426-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1825426-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1825426-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1825426-1_A.3d_stp.zip 英文版本
数据表/目录页
- SWITCHES_CORE_PROGRAM_CATALOG ENG_CS_1308111-1_SWITCHES_CORE_PROGRAM_CATALOG_0308.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
开关类型 : 电源跷板开关
-
致动器类型 : 顶部
-
致动器种类 : 摇臂
-
开关连接类型 : 接线片
结构特性
-
指示灯/压印图例 : 无
-
面板切口尺寸 : 11.3 x 12.06 mm [ .445 x .475 in ]
-
配置（极掷） : 单极 - 双掷
-
操作功能 : 开无开
电气特征
-
触点额定电流 (A): 3
-
工作电压范围 (VDC): 28
-
工作电压范围 (VAC): 125
主体特性
-
产品方向 : 垂直
-
LED 颜色 : 红色
-
致动器颜色 : 黑色
接触件特性
-
开关端子电镀材料 : 银
壳体特性
-
工艺密封 : 否
操作/应用
-
指示器类型 : LED
