1825200-1

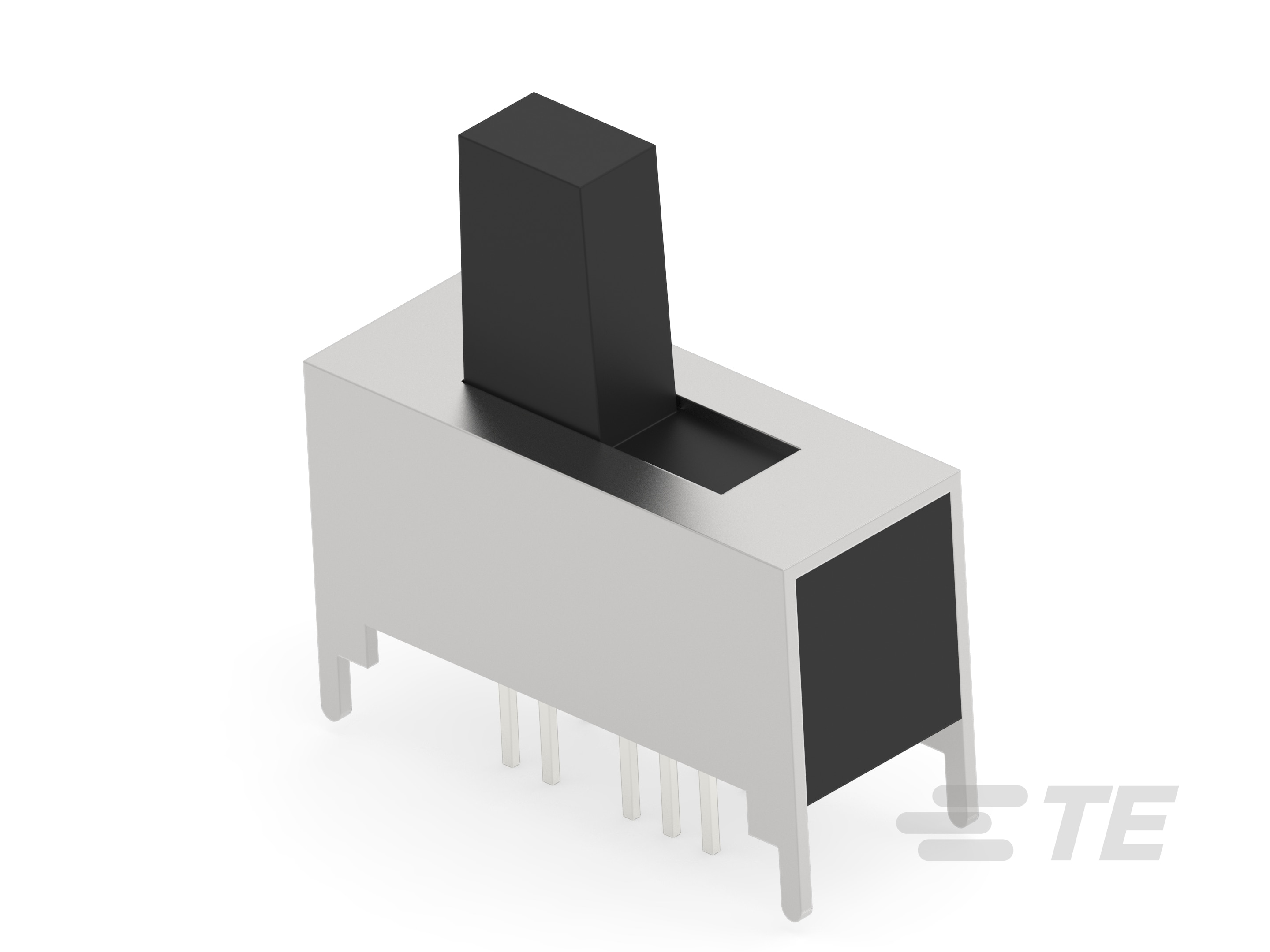

.3 A Slide Switch, Double Pole - Four Throw, Vertical, Copper Alloy, Single Actuator, 4 Position, On On On, 125 VAC, Alcoswitch MSSA
1825200-1
.3 A Slide Switch, Double Pole - Four Throw, Vertical, Copper Alloy, Single Actuator, 4 Position, On On On, 125 VAC, Alcoswitch MSSA
-
- Alcoswitch
- Alcoswitch MSSA
- TE 内部编号 1825200-1
- TE 内部产品描述 MSSA245004=SW SLIDE, DP4T AG
- 别名 ID MSSA245004
-
触点额定电流 (A): .3
-
配置（极掷） : 双极 - 四掷
-
产品方向 : 垂直
-
端子基材 : 铜合金
-
致动器数量 : 单
文档
产品图纸
- OUTLINE DRAWING SLIDE SWITCH, DP 4 POS. (MSSA-2450 SERIES) ENG_CD_1825200_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1825200-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1825200-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1825200-1_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_1825200-1_A.2d_dxf.zip 英文版本
数据表/目录页
- SWITCHES_CORE_PROGRAM_CATALOG ENG_CS_1308111-1_SWITCHES_CORE_PROGRAM_CATALOG_0308.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
结构特性
-
连接的端子 : 1-3, 6-8
-
配置（极掷） : 双极 - 四掷
-
致动器数量 : 单
-
位数 : 4
-
操作功能 : 开开开
电气特征
-
触点额定电流 (A): .3
-
工作电压 (VAC): 125
主体特性
-
致动器行程 : 2 mm [ .079 in ]
-
致动器方向 : 顶部
-
产品方向 : 垂直
-
致动器外形 : 扩展型
-
致动器材料 : 尼龙
-
致动器颜色 : 黑色
接触件特性
-
端子基材 : 铜合金
-
开关端子电镀材料 : 银
端接特性
-
端接柱体和尾部长度 : 3.51 mm [ .136 in ]
-
PCB 端接方法 : 通孔 - 焊接
尺寸
-
致动器长度 : 10.4 mm [ .41 in ]
-
产品长度 : 24 mm [ .945 in ]
-
产品宽度 : 9.35 mm [ .368 in ]
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Tray
其他
-
等级 : 仪表
