1825139-8

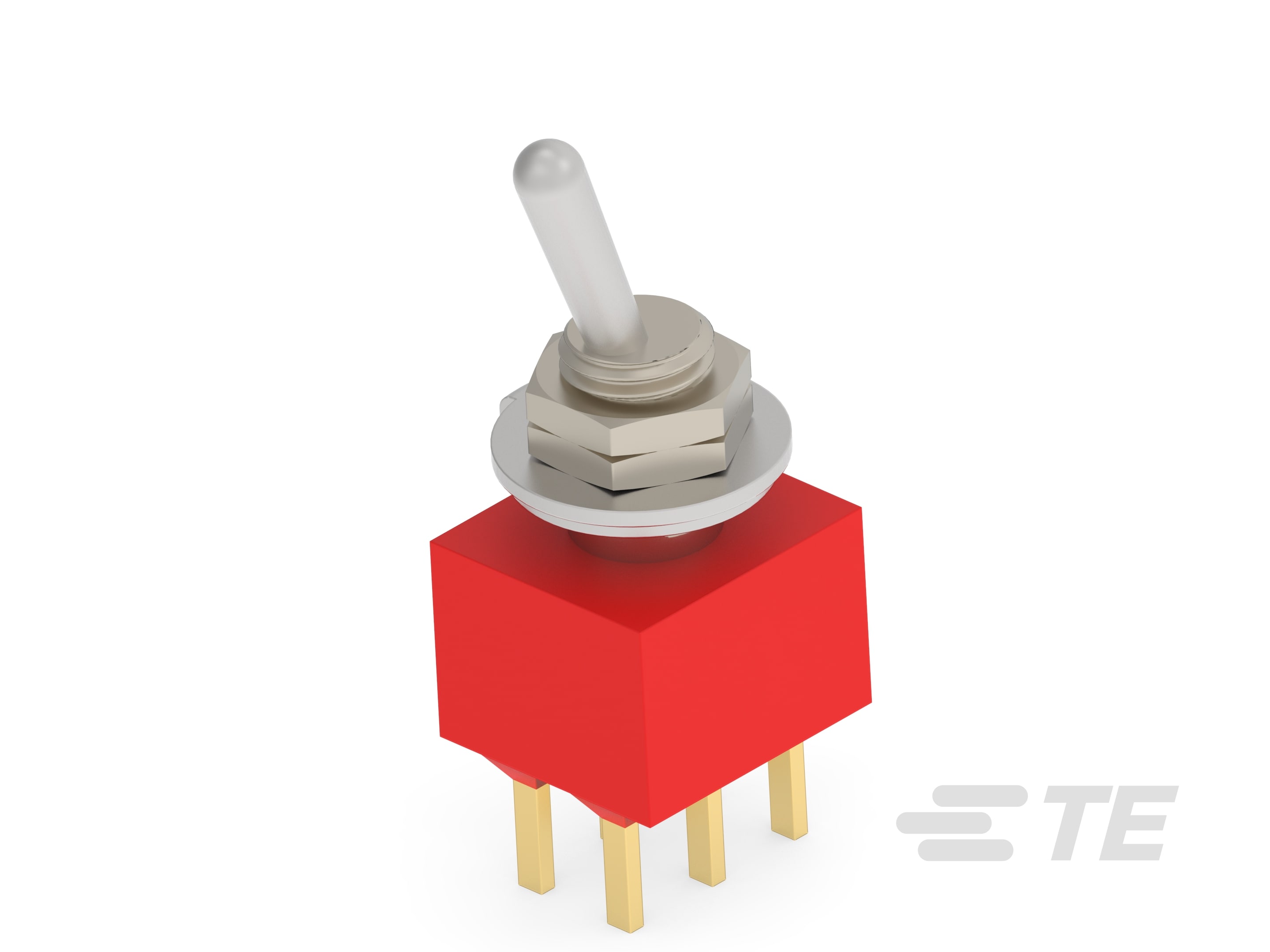

.4 A Toggle Switch, Double Pole - Double Throw Configuration (Pole-Throw), On Off On, 3 Position, 20 VDC, 20 VAC, Alcoswitch Gemini A
1825139-8
.4 A Toggle Switch, Double Pole - Double Throw Configuration (Pole-Throw), On Off On, 3 Position, 20 VDC, 20 VAC, Alcoswitch Gemini A
-
- Alcoswitch
- Alcoswitch Gemini A
- TE 内部编号 1825139-8
- TE 内部产品描述 A203SYCB04
- 别名 ID A203SYCB04
-
触点额定电流 (A): .4
-
配置（极掷） : 双极 - 双掷
-
操作功能 : 开关开
-
位数 : 3
-
工作电压 (VDC): 20
文档
产品图纸
- GEMINI A SERIES TOGGLE SWITCH, DOUBLE POLE,3 POS FUNCTIONS(03,05,07,11,13&15) ENG_CD_1825139_A5.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1825139-8_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1825139-8_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1825139-8_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1825139-8_A.3d_stp.zip 英文版本
数据表/目录页
- SWITCHES_CORE_PROGRAM_CATALOG ENG_CS_1308111-1_SWITCHES_CORE_PROGRAM_CATALOG_0308.pdf 英文版本
- GEMINI_SERIES_SWITCHES_QUICK_REF_GUIDE_2-1773458-5 ENG_DS_2-1773458-5_GEMINI_SERIES_SWITCHES_QRG_0411.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
开关连接类型 : 印刷电路
-
密封装置 : 是
-
切换种类 : 长棒
-
开关类型 : 摇杆开关
结构特性
-
配置（极掷） : 双极 - 双掷
-
操作功能 : 开关开
-
位数 : 3
电气特征
-
介质耐压（最大值） (VAC): 1000
-
绝缘电阻 (MΩ): 1000
-
接触电阻 (mΩ): 10
-
触点额定电流 (A): .4
-
工作电压 (VDC): 20
-
工作电压 (VAC): 20
主体特性
-
致动器表面涂层 : 镍
-
产品方向 : 垂直
-
套管种类 : 螺纹
-
套管螺纹尺寸 : 1/4-40
接触件特性
-
端子基材 : 铜
-
开关端子电镀材料 : 金
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
产品安装类型 : 面板和印刷电路板
壳体特性
-
工艺密封 : 否
尺寸
-
套管长度 (in): .35
-
摇杆长度 : 12.19 mm [ .48 in ]
行业标准
-
UL 阻燃性等级 : UL 94V-1
