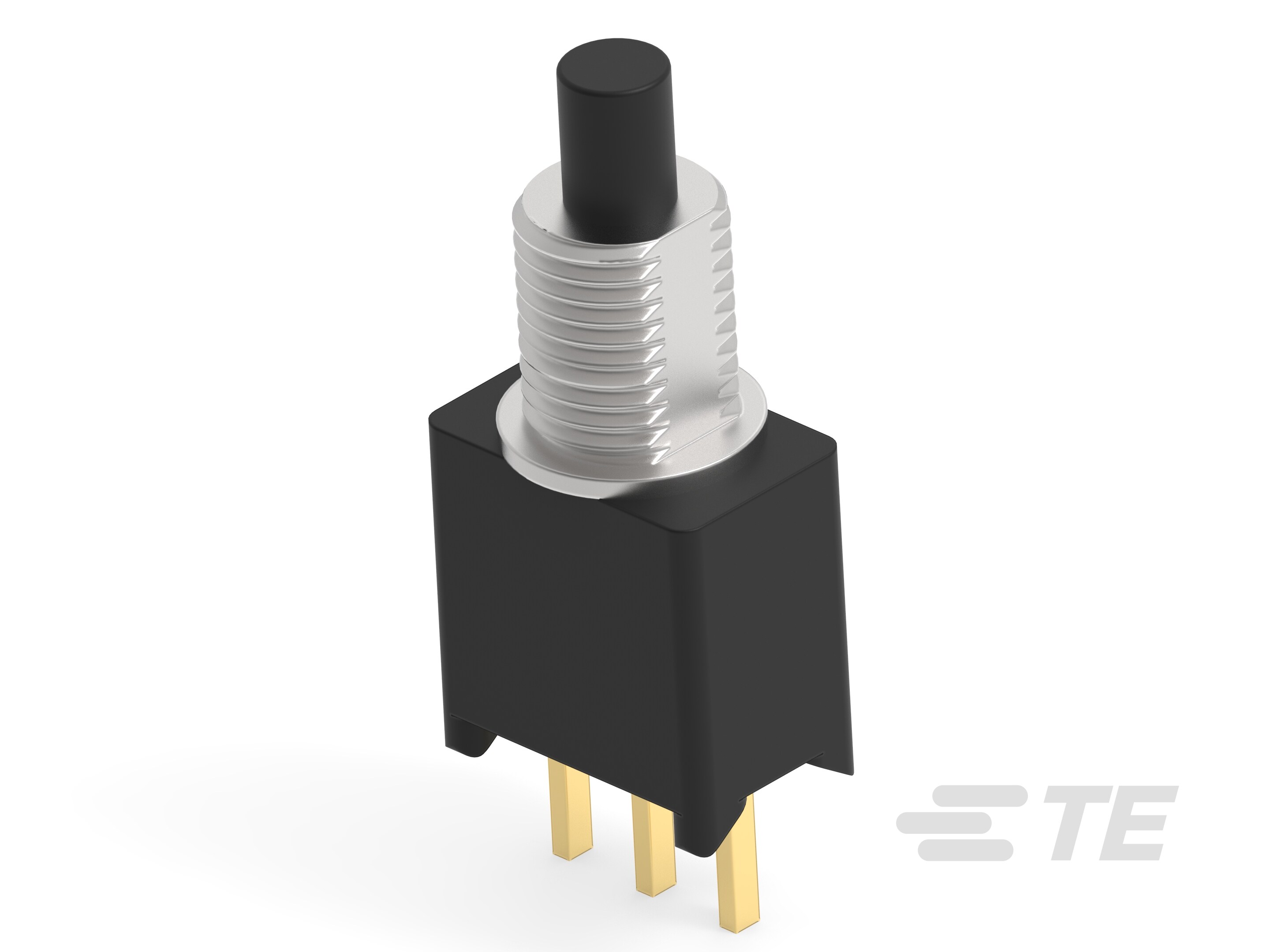

TPC11FGPC004

General Purpose Push Button Switch, Single Pole - Double Throw Configuration (Pole-Throw), Single Actuator, Extended Actuator, ALCOSWITCH TPC

TPC11FGPC004-1825098-5

TPC11FGPC004

General Purpose Push Button Switch, Single Pole - Double Throw Configuration (Pole-Throw), Single Actuator, Extended Actuator, ALCOSWITCH TPC

    • ALCOSWITCH
    • Alcoswitch TPC
  • TE 内部编号 1825098-5
  • TE 内部产品描述 TPC11FGPC004

  • 配置（极掷） : 单极 - 双掷

  • 按钮开关产品类型 : 通用按钮开关

  • 致动器数量 : 单

  • 致动器外形 : 扩展型

  • 套管种类 : 螺纹

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 开关连接类型 : 印刷电路

  • 按钮开关产品类型 : 通用按钮开关

  • 照明 : 不带

  • 致动器种类 : 圆形致动器

结构特性

  • 面板切口尺寸 (mm): 5（直径）

  • 配置（极掷） : 单极 - 双掷

  • 致动器数量 : 单

  • 微动 : 不带

  • 支撑架 : 不带

  • 开关反馈类型 : 非触觉

  • 操作功能 : 瞬时

电气特征

  • 触点额定电流 (A): .4

  • 工作电压范围 (VDC): 20

主体特性

  • 驱动力 : 50 – 400 g [ 1.77 – 14.11 oz ]

  • 产品方向 : 垂直

  • 致动器材料 : 热塑塑料

  • 密封方法 : 端子密封件（环氧树脂）

  • 外壳材料 : 聚酯

  • 致动器外形 : 扩展型

  • 套管种类 : 螺纹

  • 套管螺纹尺寸 : 10-48

  • 致动器颜色 : 黑色

接触件特性

  • 端子基材 : 铜合金

  • 开关端子电镀材料 : 镍打底镀金

端接特性

  • PCB 端接方法 : 通孔 - 焊接

壳体特性

  • 小尺寸 : 否

  • 工艺密封 : 否

尺寸

  • 致动器长度 : 3.48 mm [ .137 in ]

  • 按钮宽度 : 3.81 mm [ .15 in ]

使用环境

  • 工组温度范围 : -30 – 65 °C [ -22 – 149 °F ]

包装特性

  • 封装方法 : 批量
