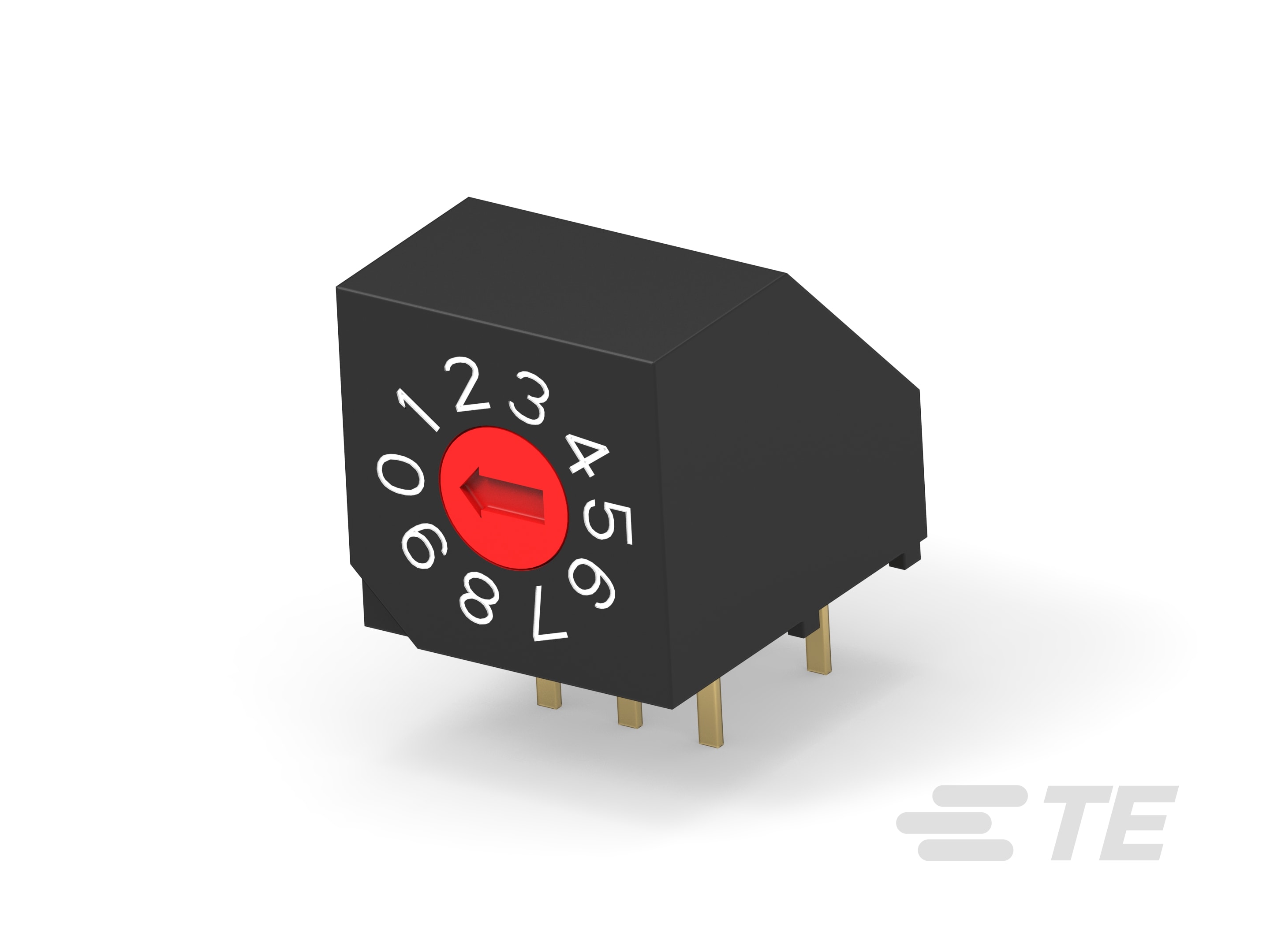

1825008-2
10 Position, Flush Actuator, Red Actuator, Rotary DIP, 10 Switch, Thermoplastic, .4 A Contact Rating, Alcoswitch DIP, Rotary Switches
1825008-2
10 Position, Flush Actuator, Red Actuator, Rotary DIP, 10 Switch, Thermoplastic, .4 A Contact Rating, Alcoswitch DIP, Rotary Switches
-
- Alcoswitch
- Alcoswitch DIP ,
- Alcoswitch Rotary DIP DRD
- TE 内部编号 1825008-2
- TE 内部产品描述 DRD10RAE04=Rot Dip,R/A
- 别名 ID DRD10RAE04
-
位数 : 10
-
致动器种类 : 齐平驱动器
-
致动器颜色 : 红色
-
旋转开关类型 : 旋转 DIP
-
开关数量 : 10
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1825008-2_A1.pdf 3D
- 下载查看 ENG_CVM_CVM_1825008-2_A1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1825008-2_A1.3d_stp.zip 英文版本
- ENG_CVM_CVM_1825008-2_A1.3d_igs.zip 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
致动器种类 : 齐平驱动器
-
旋转开关类型 : 旋转 DIP
-
密封装置 : 否
结构特性
-
位数 : 10
-
开关数量 : 10
-
操作功能 : BC Decimal Circuit
电气特征
-
触点额定电流 (A): .4
-
工作电压 (VDC): 20
-
工作电压 (VAC): 20
主体特性
-
致动器颜色 : 红色
-
外壳材料 : 热塑塑料
-
产品方向 : 直角
接触件特性
-
PCB 端子端接区域电镀材料 : 镀金
-
开关端子电镀材料 : 镀金
-
端子基材 : 铜合金
端接特性
-
PCB 端接方法 : 通孔 - 焊接
壳体特性
-
中心线（间距） : 2.54 mm [ .1 in ]
操作/应用
-
装配工艺特点 : 自动插入封装
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Tube
