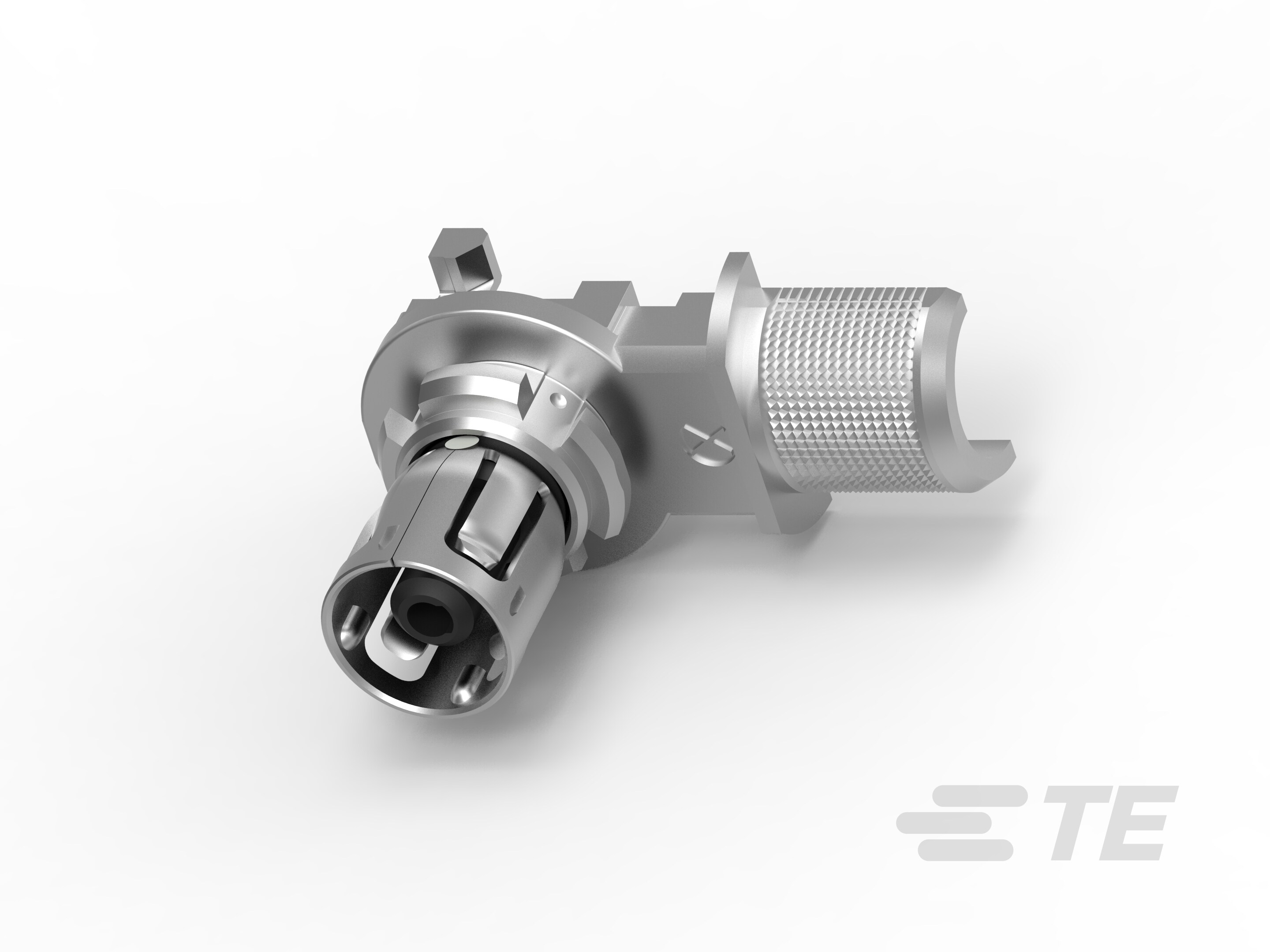

1823953-1
90° Cable Exit, 1 Position, Plug, Crimp, Cable Mount (Free-Hanging), FAKRA RF Connector System, Data Connectivity Housings
1823953-1
90° Cable Exit, 1 Position, Plug, Crimp, Cable Mount (Free-Hanging), FAKRA RF Connector System, Data Connectivity Housings
-
- FAKRA 射频连接器系统
- TE 内部编号 1823953-1
- TE 内部产品描述 FAKRA II,PLUG
-
可密封 : 否
-
出线角度 : 90°
-
位数 : 1
-
屏蔽 : 否
-
连接器和壳体类型 : 插头
文档
产品图纸
- Contact Kit, Plug, Unassembled HF FAKRA 90 DEG, FIX VERSION RG59 ENG_CD_2141948_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1823953-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1823953-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1823953-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1823953-1_A.3d_stp.zip 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
可密封 : 否
-
连接器和壳体类型 : 插头
结构特性
-
位数 : 1
主体特性
-
出线角度 : 90°
接触件特性
-
端子额定电流（最大值） (A): 1
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
使用环境
-
工作温度（最大值） : 100 °C [ 212 °F ]
-
电缆类型 : RG 71
-
工组温度范围 : -40 – 100 °C [ -40 – 212 °F ]
操作/应用
-
屏蔽 : 否
