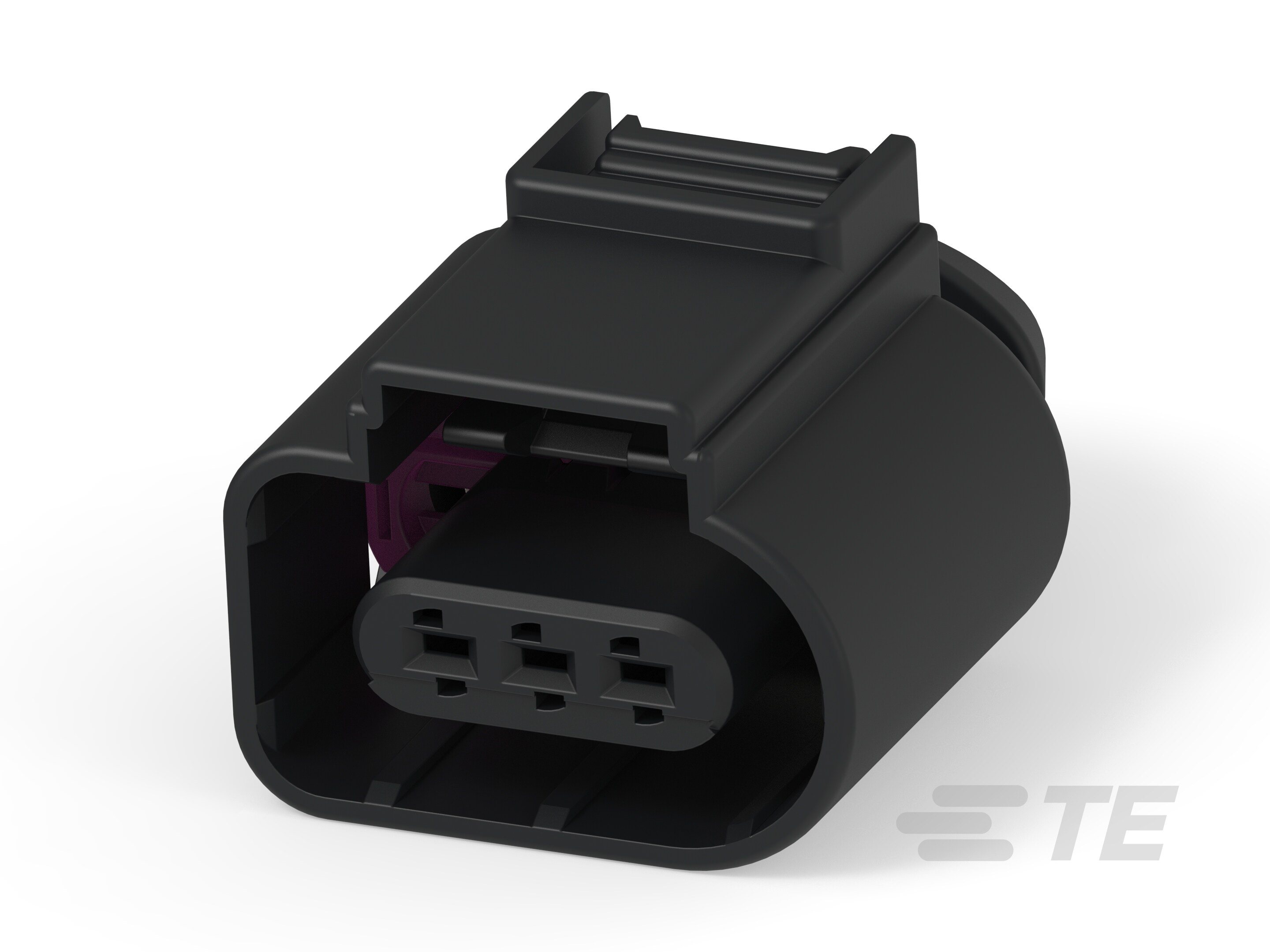

1823679-1
12 V / 24 V, 3 Position, Automotive Housing for Female Terminals, Wire-to-Board / Wire-to-Device / Wire-to-Wire, 4 mm [.157 in] Centerline, Hybrid
1823679-1
12 V / 24 V, 3 Position, Automotive Housing for Female Terminals, Wire-to-Board / Wire-to-Device / Wire-to-Wire, 4 mm [.157 in] Centerline, Hybrid
-
- AMP MCP
- AMP MCP 1.5K ,
- AMP MCP 连接器系统
- TE 内部编号 1823679-1
- TE 内部产品描述 3POS,AMP MCP1.5K,REC HSG,ASSY
- 所有 支持 48V 系统的 1.5mm 密封连接器 (19)
-
标称电压架构 (V): 12 | 24
-
连接器和壳体类型 : 母端子护套
-
位数 : 3
-
可密封 : 是
-
工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
文档
产品图纸
- 3 POSITION, AMP MCP1.5K, RECEPTACLE HOUSING 3POLIG, AMP MCP1.5K, FLACHKONTAKTGEH 英文版本
- 3 POSITION, AMP MCP1.5K, RECEPTACLE HOUSING 3POLIG, AMP MCP1.5K, FLACHKONTAKTGEH ENG_CD_1823679_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1823679-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1823679-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1823679-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1823679-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 GER_SS_114-18984_A1.tif 德语
- GER_SS_114-18984_A1.pdf 德语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
可密封 : 是
-
主要锁定特性 : 锁定枪
-
连接器系统 : 线到板 | 线到线 | 线到设备
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 3
-
行数 : 1
电气特征
-
工作电压 (VDC): 12
-
标称电压架构 (V): 12 | 24
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 黑色
-
连接器和键控代码 : 1
接触件特性
-
端子类型 : 母端
-
端子大小 : 1.5K
-
对接公端宽度 : 1.5 mm [ .06 in ]
-
端子额定电流（最大值） (A): 20
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 是
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT
-
中心线（间距） : 4 mm [ .157 in ]
尺寸
-
连接器高度 : 21.1 mm [ .83 in ]
-
产品长度 : 25.5 mm [ 1.003 in ]
-
产品宽度 : 31.4 mm [ 1.24 in ]
使用环境
-
工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
-
工作温度（最大值） : 130 °C [ 266 °F ]
操作/应用
-
电路应用 : 电源
其他
-
可维修 : 是
-
能够保证连接器位置 : 否
