181949-2

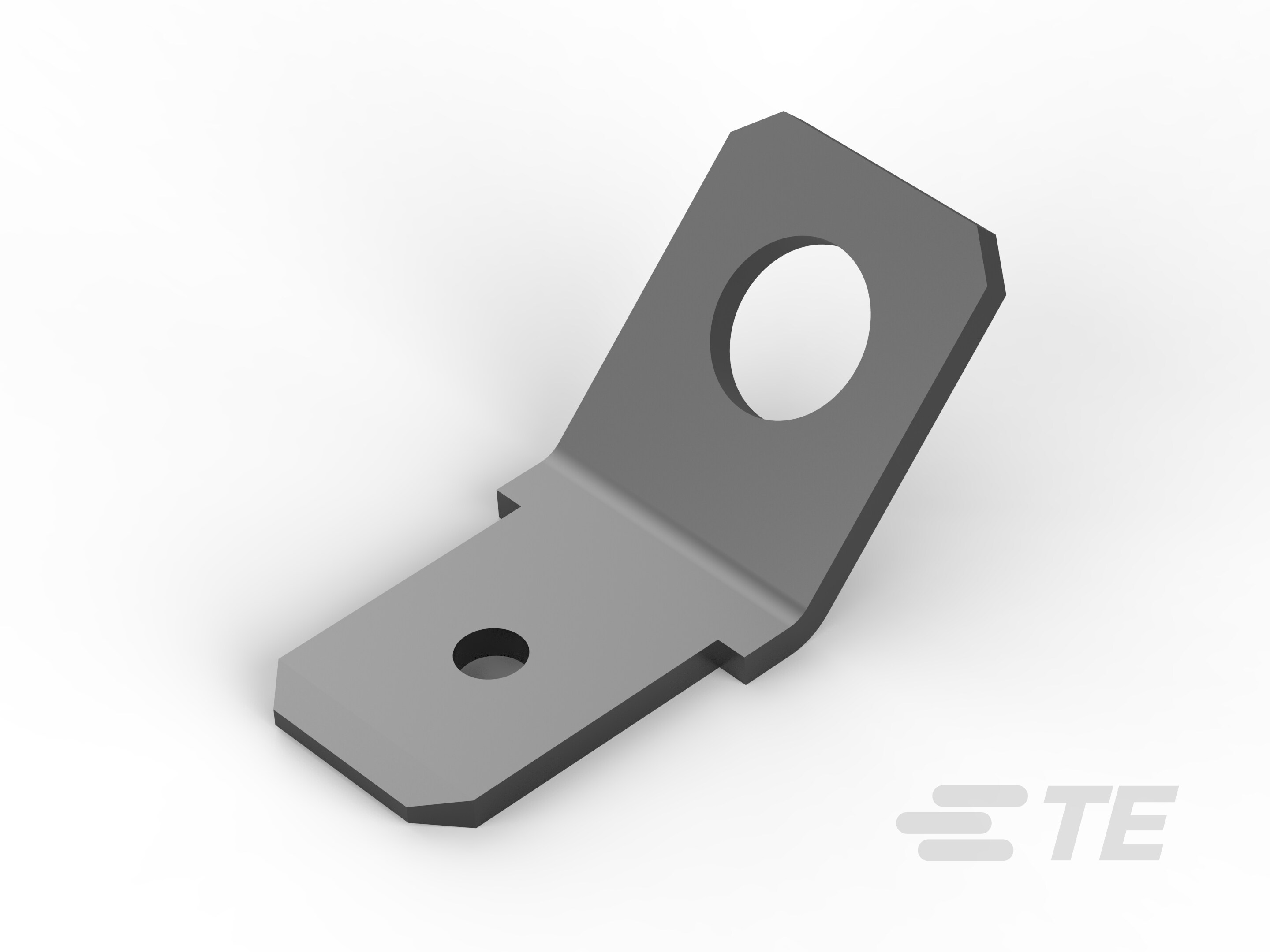

Tab, 6.35 mm [.25 in] Tab Width, 4.1 mm [.161 in] PCB Hole, Through Hole - Screw, Tin Plating, Bag, FASTON 250, PCB Terminals
181949-2
Tab, 6.35 mm [.25 in] Tab Width, 4.1 mm [.161 in] PCB Hole, Through Hole - Screw, Tin Plating, Bag, FASTON 250, PCB Terminals
-
- FASTON
- FASTON 快接端子 250
- TE 内部编号 181949-2
- TE 内部产品描述 250 FASTON,TAB,TPBR
-
PCB 端子类型 : 公端
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
PCB 孔直径 : 4.1 mm [ .161 in ]
-
PCB 端接方法 : 通孔 - 螺钉
文档
产品图纸
- FASTON CONN. .250'' SR. TAB CTC 45 DEG. BENT ENG_CD_181949_C1.pdf 英文版本
- FASTON CONN. .250'' SR. TAB CTC 45 DEG. BENT 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_181949-2_G.pdf 3D
- 下载查看 ENG_CVM_CVM_181949-2_G.2d_dxf.zip 英文版本
- ENG_CVM_CVM_181949-2_G.3d_igs.zip 英文版本
- ENG_CVM_CVM_181949-2_G.3d_stp.zip 英文版本
数据表/目录页
- 1654742_HOUSEHOLD_APPLIANCES_RAST5 ENG_CS_1654742_HOUSEHOLD_APPLIANCES_RAST5_0504.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
端子特性 : 螺钉孔
接触件特性
-
PCB 端子端接区域电镀材料厚度 : 2 – 10 µm [ 78.74 – 393.7 µin ]
-
端子接合区域电镀材料厚度 : 2 – 10 µm [ 78.74 – 393.7 µin ]
-
PCB 端子类型 : 公端
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子电镀材料 : 锡
-
端子底板材料 : 无
-
端子尺寸 : 6.35
-
端子方向 : 45 弯头
端接特性
-
PCB 端接方法 : 通孔 - 螺钉
-
产品端接到 : 印刷电路板
尺寸
-
螺钉直径 : 4.1 mm [ .161 in ]
-
PCB 孔直径 : 4.1 mm [ .161 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
行业标准
-
与机构/标准产品兼容 : CSA, UL
包装特性
-
封装数量 : 5000
-
封装方法 : Bag
