1813344-1

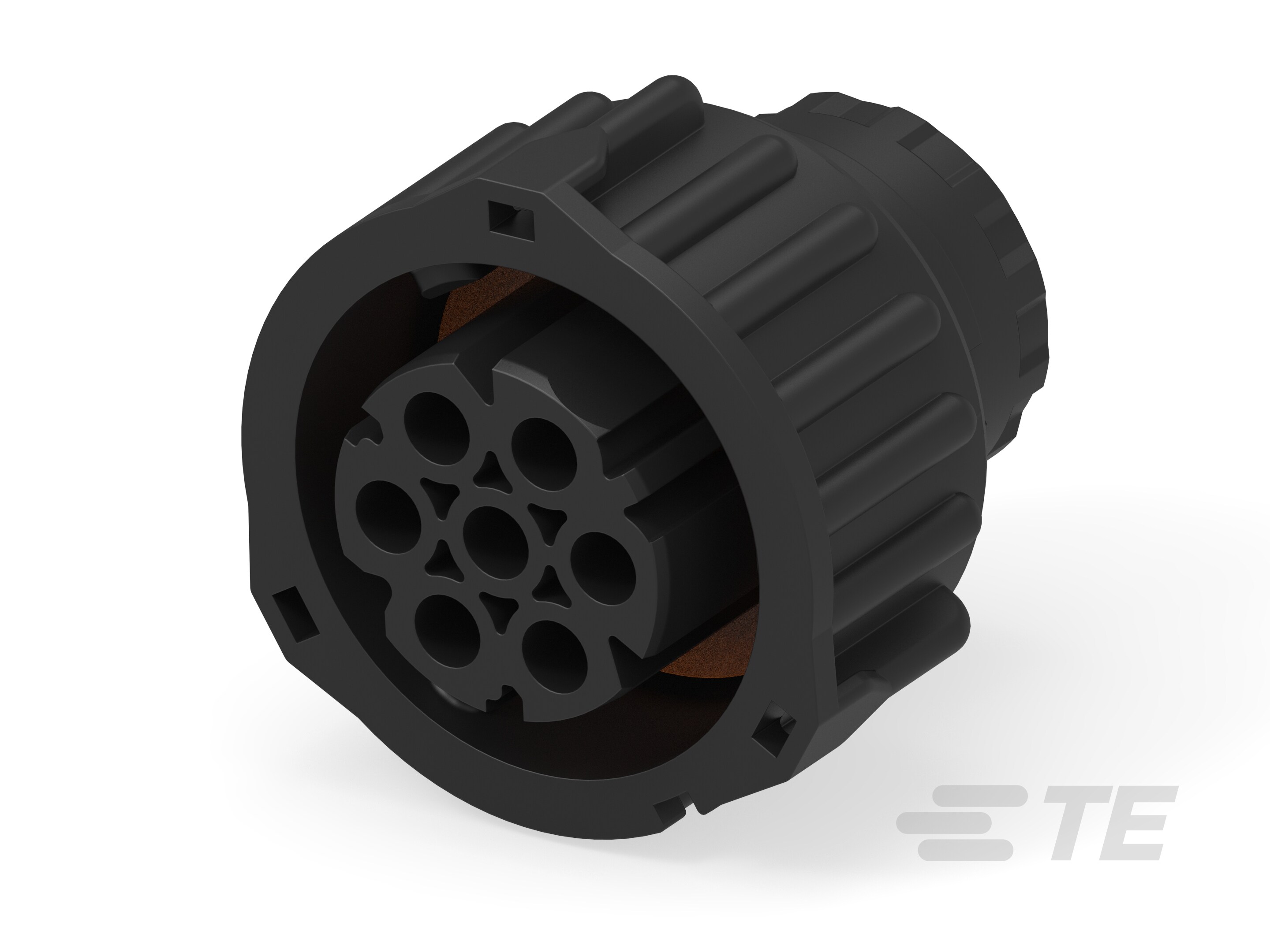

12 V / 24 V, 7 Position, Automotive Housing for Female Terminals, Wire-to-Wire, Sealable, Black, Cable Mount (Free-Hanging)
1813344-1
12 V / 24 V, 7 Position, Automotive Housing for Female Terminals, Wire-to-Wire, Sealable, Black, Cable Mount (Free-Hanging)
- TE 内部编号 1813344-1
- TE 内部产品描述 7p 1.5mm socket housing assy' coding A
-
标称电压架构 (V): 12 | 24
-
连接器和壳体类型 : 母端子护套
-
位数 : 7
-
可密封 : 是
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1813344-1_B_c-1813344-1-b-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_1813344-1_B_c-1813344-1-b.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1813344-1_B_c-1813344-1-b.3d_igs.zip 英文版本
- ENG_CVM_CVM_1813344-1_B_c-1813344-1-b.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-18255_D4.pdf 英文版本
- 产品规格 ENG_SS_108-161130_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 圆形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
可密封 : 是
-
主要锁定特性 : 端子上
-
连接器系统 : 线到线
结构特性
-
位数 : 7
-
行数 : 3
电气特征
-
工作电压 (VDC): 12
-
标称电压架构 (V): 12 | 24
主体特性
-
主要产品颜色 : 黑色
-
连接器和键控代码 : 1
接触件特性
-
端子类型 : 插座
-
端子大小 : 1.5mm
-
接合插针直径 (mm): 1.5
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 是
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
-
工作温度（最大值） : 125 °C [ 257 °F ]
行业标准
-
UL 阻燃性等级 : UL 94HB
-
IP 等级 : IP67
包装特性
-
封装数量 : 100
-
封装方法 : Bag
其他
-
能够保证连接器位置 : 否
