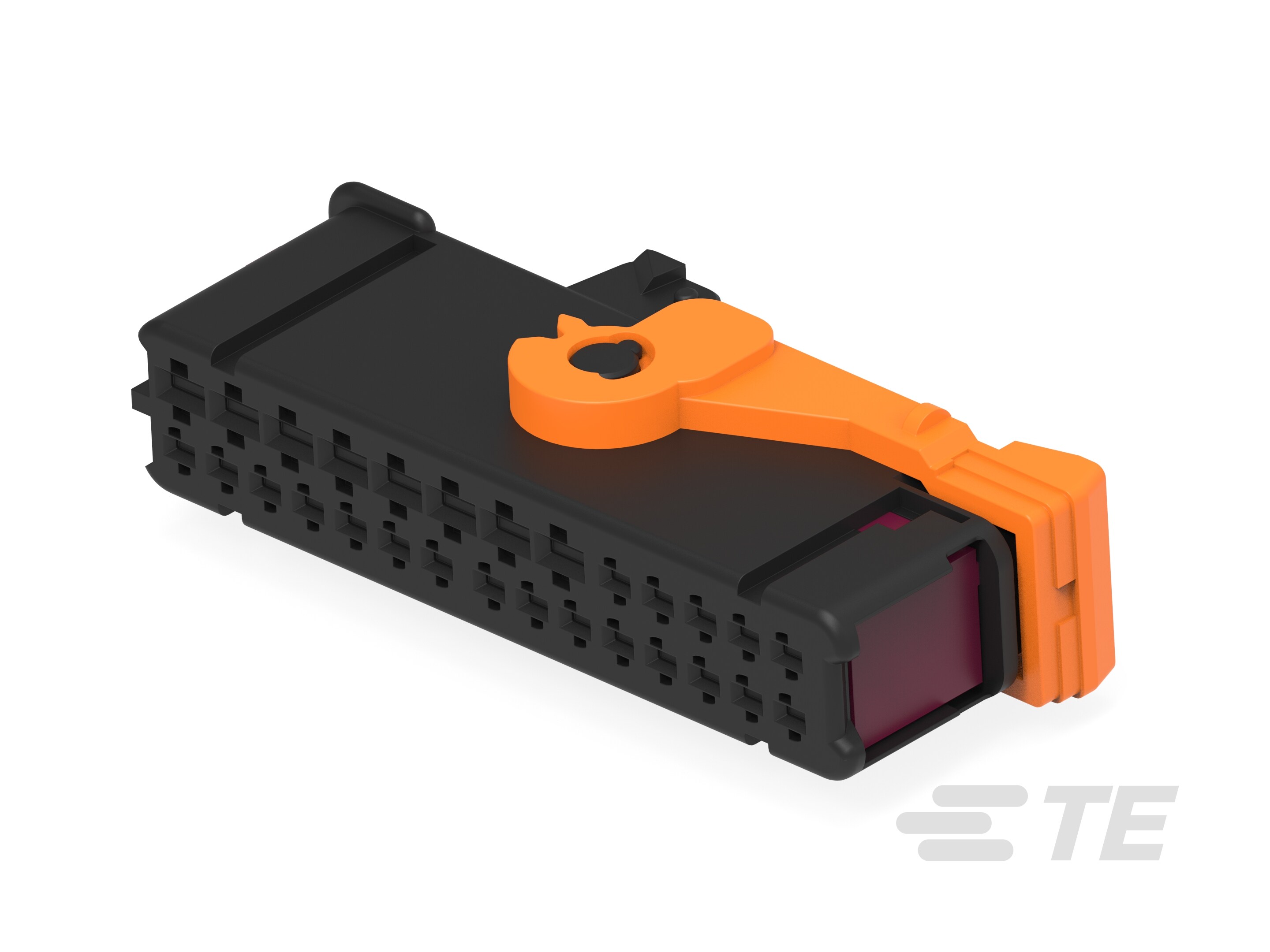

1813112-1
28 Position Housing, Housing for Female Terminals, Wire-to-Wire, 4.2 mm / 5.3 mm [.16 in / .21 in] Centerline, Black, Wire & Cable
1813112-1
28 Position Housing, Housing for Female Terminals, Wire-to-Wire, 4.2 mm / 5.3 mm [.16 in / .21 in] Centerline, Black, Wire & Cable
-
- AMP MCP
- TE 内部编号 1813112-1
- TE 内部产品描述 MCP 1.5&2.8 HYB 28P PLUG ASS`Y
-
连接器和壳体类型 : 母端子护套
-
位数 : 28
-
可密封 : 否
-
行数 : 2
-
能够保证连接器位置 : 否
文档
产品图纸
- MCP HYB 28P PULG HSG ASSY ENG_CD_1813112_B2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1813112-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1813112-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1813112-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1813112-1_B.3d_stp.zip 英文版本
产品规格
- 合格检测报告 ENG_SS_DTR-00-140932_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 是
-
连接器和壳体类型 : 母端子护套
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到线
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 28
-
行数 : 2
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
对接公端宽度 (mm): 1.5 | 2.8
-
对接公端宽度 (in): .06 | .11
机械附件
-
端子位置保证 : 否
壳体特性
-
中心线（间距） (mm): 4.2 | 5.3
-
中心线（间距） (in): .16 | .21
尺寸
-
连接器高度 : 19 mm [ .74 in ]
-
产品长度 : 72.85 mm [ 2.86 in ]
-
行间距 : 5 mm [ .2 in ]
-
产品宽度 : 29.05 mm [ 1.14 in ]
其他
-
能够保证连接器位置 : 否
