181271-2

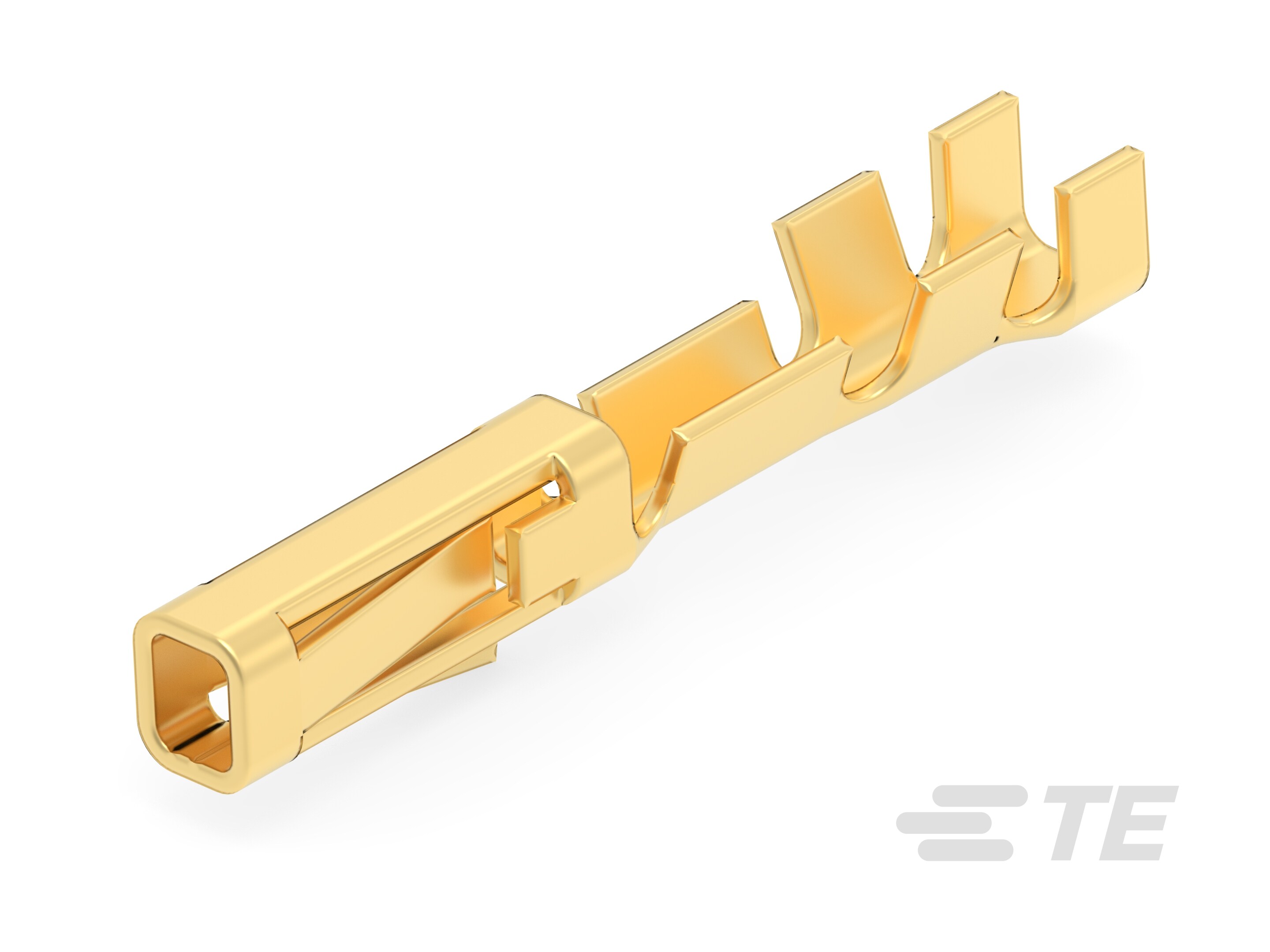

Socket Contact, Gold (Au), 30 – 28 AWG, .05 – .09 mm² Wire, Crimp, Phosphor Bronze, Signal, -40 – 80 °C [-40 – 176 °F], AMPMODU IV/V
181271-2
Socket Contact, Gold (Au), 30 – 28 AWG, .05 – .09 mm² Wire, Crimp, Phosphor Bronze, Signal, -40 – 80 °C [-40 – 176 °F], AMPMODU IV/V
-
- AMPMODU
- AMPMODU IV/V
- TE 内部编号 181271-2
- TE 内部产品描述 MOD 2 CONTACT REC.
- 别名 ID 1009629-F
-
端子类型 : 插座
-
端子接触部电镀材料 : 金 (Au)
-
线径 (AWG): 30 – 28
-
线径 (mm²): .05 – .09
-
线缆端接方法 : 压接
文档
产品图纸
- lp contact rec crimp-on snap-in ENG_CD_181271_A.pdf 英文版本
- lp contact rec crimp-on snap-in 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_181271-2_A.pdf 英文版本
- 下载查看 ENG_CVM_181271-2_A.3d_igs.zip 英文版本
- ENG_CVM_181271-2_A.3d_stp.zip 英文版本
- ENG_CVM_181271-2_A.2d_dxf.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-20004_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
施加的压力 : 标准
接触件特性
-
端子接合区域电镀材料厚度 : .4 µm [ 15.748 µin ]
-
PCB 端子端接区域电镀材料 : 镀金
-
端子方向 : 直式
-
端子底板材料 : 镍
-
端子类型 : 插座
-
端子接触部电镀材料 : 金 (Au)
-
端子基材 : 磷青铜
-
端子额定电流（最大值） (A): 3
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
PCB 安装固定 : 不带
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径范围 : 1.75 mm [ .069 in ]
-
线径 (AWG): 30 – 28
-
线径 (mm²): .05 – .09
使用环境
-
工组温度范围 : -40 – 80 °C [ -40 – 176 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装数量 : 2000
-
封装方法 : 零散零件
