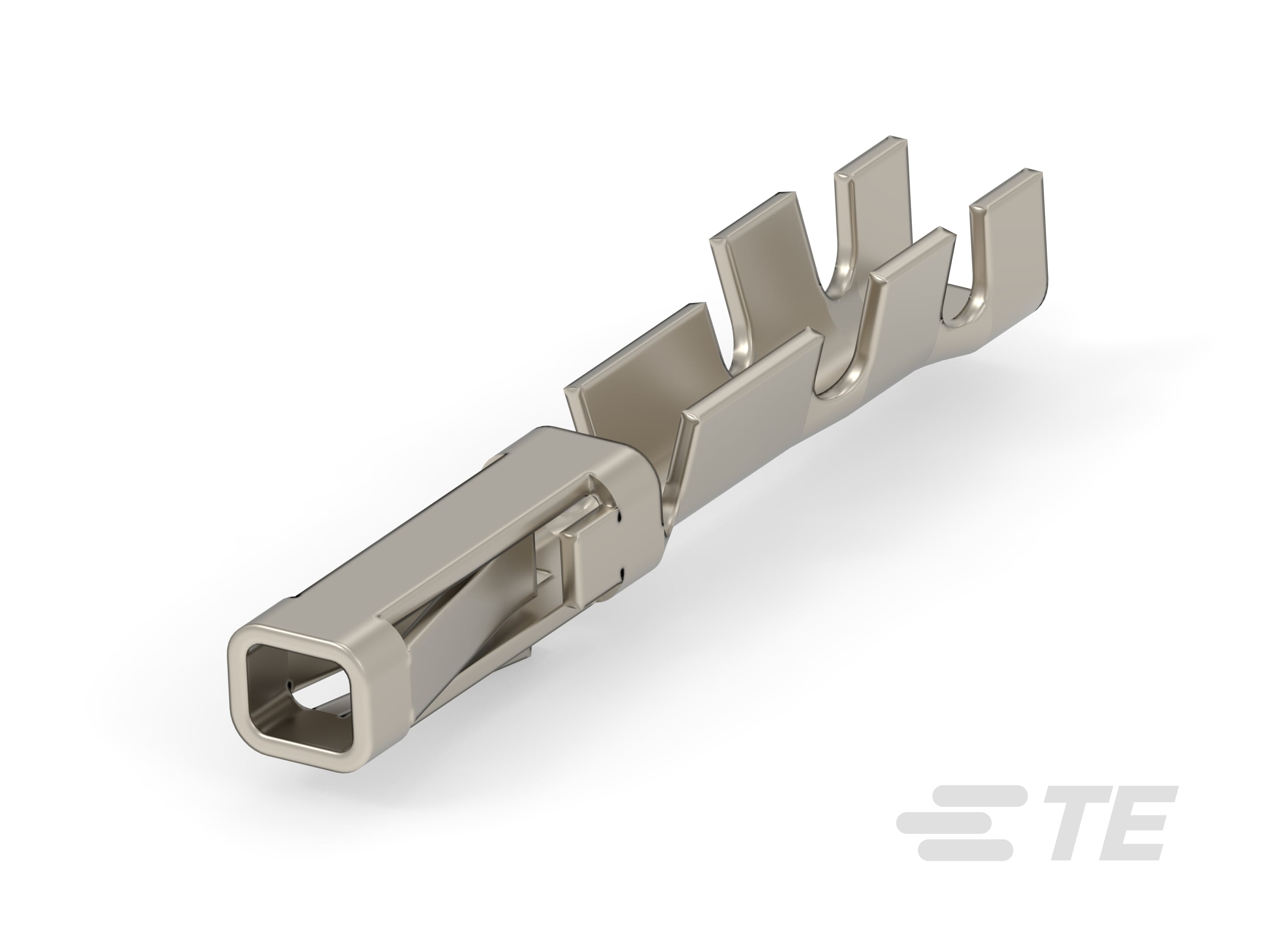

181270-3
Gold (Au), Socket Contact, 22 – 26 AWG, 40 VAC, 60 VDC, .32 – .13 mm² Wire, 631.52 – 256.56 CMA, Crimp, Phosphor Bronze, Signal, AMPMODU IV/V
181270-3
Gold (Au), Socket Contact, 22 – 26 AWG, 40 VAC, 60 VDC, .32 – .13 mm² Wire, 631.52 – 256.56 CMA, Crimp, Phosphor Bronze, Signal, AMPMODU IV/V
-
- AMPMODU
- AMPMODU IV/V
- TE 内部编号 181270-3
- TE 内部产品描述 MOD 2 BUCHSE
-
端子类型 : 插座
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 镀金
-
工作电压 (VAC): 40
-
工作电压 (VDC): 60
文档
产品图纸
- Dimensional Drawing AMPMODU II REC. CONTACT, STD PRESSURE, C. O. S. I. ENG_CD_280530_AP.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_181270-3_AN_c-181270-3-an-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_181270-3_AN_c-181270-3-an.2d_dxf.zip 英文版本
- ENG_CVM_CVM_181270-3_AN_c-181270-3-an.3d_igs.zip 英文版本
- ENG_CVM_CVM_181270-3_AN_c-181270-3-an.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-20004_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
施加的压力 : 标准
电气特征
-
端接电阻 (mΩ): 7
-
工作电压 (VAC): 40
-
工作电压 (VDC): 60
接触件特性
-
接合方柱尺寸 : .63 mm [ .025 in ]
-
端子类型 : 插座
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 镀金
-
端子基材 : 磷青铜
-
端子额定电流（最大值） (A): 3
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 印刷电路板
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径范围 : .9 – 1.55 mm [ .035 – .061 in ]
-
线径 (AWG): 22 – 26
-
线径 (mm²): .32 – .13
-
线径 (CMA): 631.52 – 256.56
使用环境
-
工组温度范围 : -40 – 80 °C [ -40 – 176 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装方法 : Reel
