1802105-9

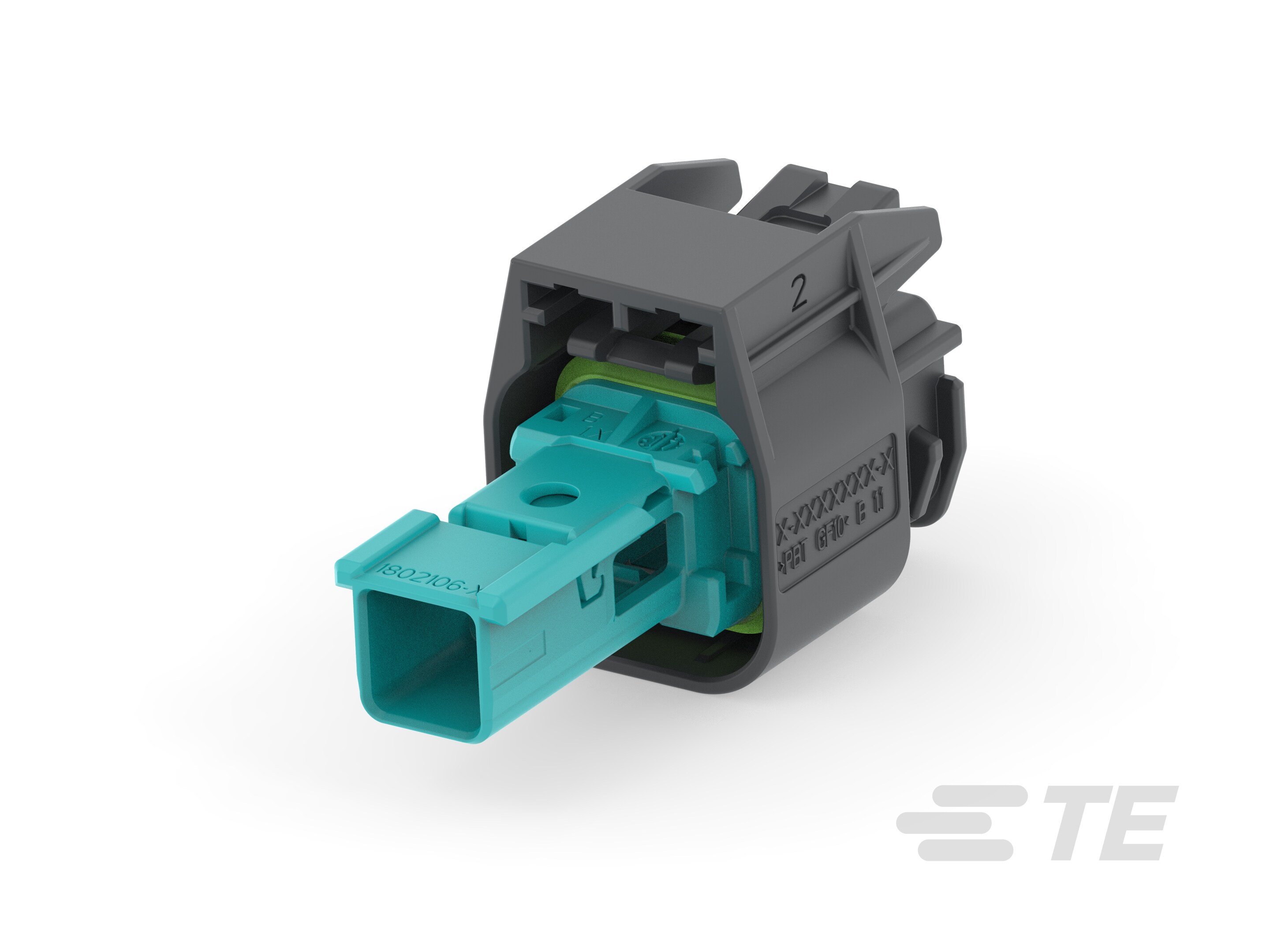

Cable-to-Board / Cable-to-Cable, Sealable, 180° Cable Exit, 1 Position, Z Code, Housing for Female Terminals, MATEnet, Data Connectivity Housings
1802105-9
Cable-to-Board / Cable-to-Cable, Sealable, 180° Cable Exit, 1 Position, Z Code, Housing for Female Terminals, MATEnet, Data Connectivity Housings
-
- MATEnet
- TE 内部编号 1802105-9
- TE 内部产品描述 1PORT,MATENET,REC HSG,SLD,COD Z,UTP,ASSY
-
连接器系统 : 缆到板, 缆到缆
-
可密封 : 是
-
出线角度 : 180°
-
位数 : 1
-
连接器和键控代码 : Z
文档
产品图纸
- REC HSG ASSY MATEnet Sealed 1-Port ENG_CD_1802105_C1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1802105-9_C.pdf 3D
- 下载查看 ENG_CVM_CVM_1802105-9_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1802105-9_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_1802105-9_C.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-94431_E.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
混合型连接器 : 否
-
连接器和端子端接到 : 电线和电缆
-
连接器系统 : 缆到板, 缆到缆
-
可密封 : 是
-
连接器和壳体类型 : 母端子护套
结构特性
-
弹簧锁 : 带有
-
位数 : 1
电气特征
-
阻抗 (Ω): 100
信号特征
-
工作频率范围 (MHz): 0 – 600
主体特性
-
插针 : 不带
-
出线角度 : 180°
-
连接器和键控代码 : Z
接触件特性
-
对接公端宽度 : .5 mm [ .02 in ]
-
对接公端厚度 : .4 mm [ .016 in ]
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
壳体颜色 : 水蓝色
-
中心线（间距） : 1.8 mm [ .071 in ]
尺寸
-
连接器高度 (mm): 18.6
-
产品长度 (mm): 14.7
-
产品宽度 (mm): 33
使用环境
-
工作温度（最大值） (°C): 65, 70, 75, 80, 85, 90, 100, 105
-
工作温度（最大值） (°F): 221
-
电缆类型 : UTP
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : Signal
包装特性
-
封装方法 : Box
-
封装数量 : 500
