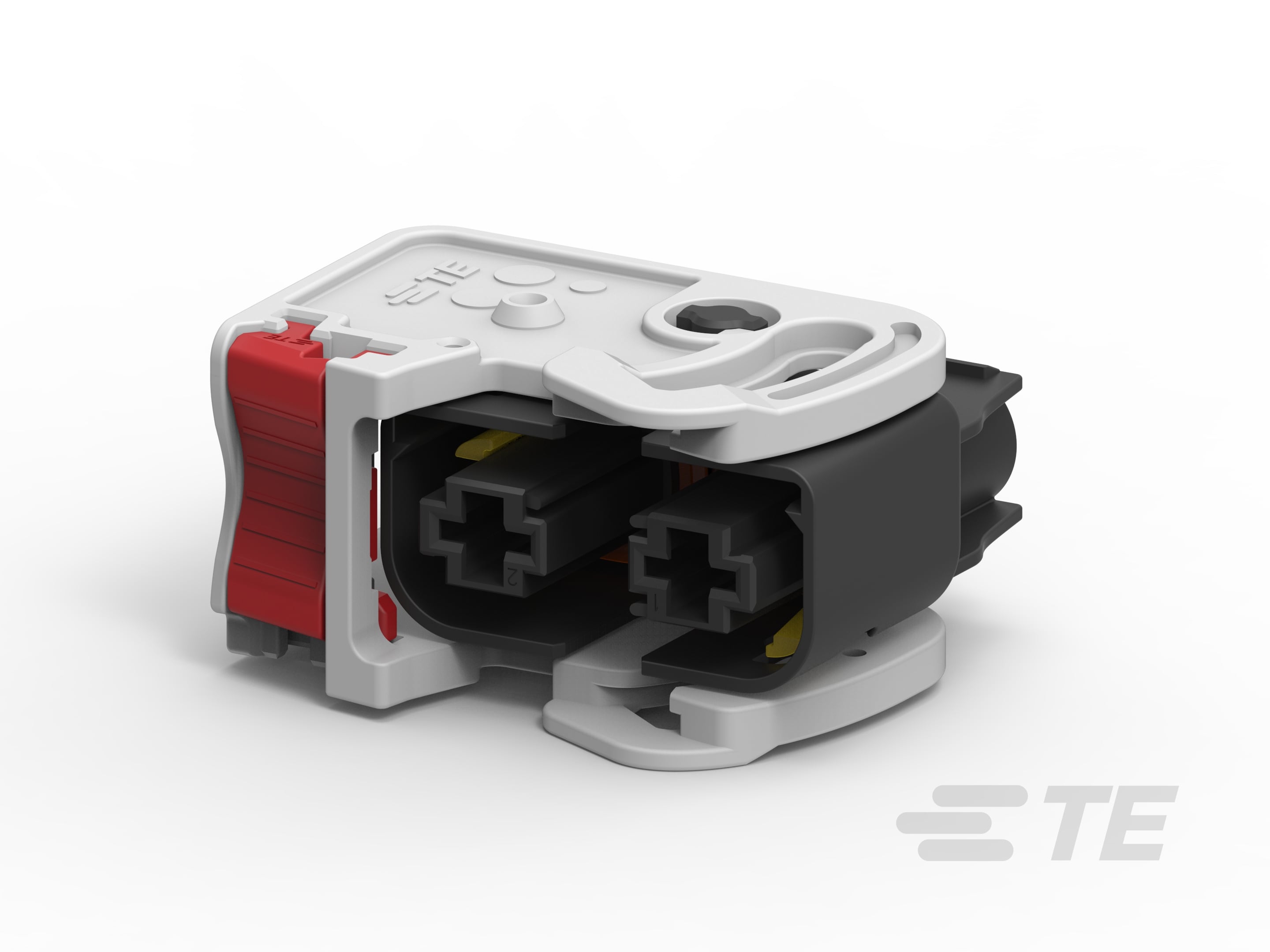

2 Position Housing, Housing for Female Terminals, Wire-to-Device, 19.4 mm [.763 in] Centerline, Sealable, Black, NG Power Terminals and Connectors
1801655-1
2 Position Housing, Housing for Female Terminals, Wire-to-Device, 19.4 mm [.763 in] Centerline, Sealable, Black, NG Power Terminals and Connectors
-
- AMP
- NG 电源端子和连接器
- TE 内部编号 1801655-1
- TE 内部产品描述 RCPT HSG ASSY, 8MM, 2 INSULATED WAY, CPA
-
位数 : 2
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 : 8 mm [ .315 in ]
-
连接器系统 : 线到设备
-
中心线（间距） : 19.4 mm [ .763 in ]
文档
产品图纸
- INTERFACE CONNECTIQUE 8mm 2 VOIES ISOLEES AVEC LEVIER / INTERFACE 8mm INSULATED 2W WITH LEVER 英文版本
- INSULATED 2 WAYS, 8MM RECEPTACLE HOUSING ASSY, CPA ENG_CD_1801655_D.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1801655-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1801655-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1801655-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1801655-1_B.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-15390_B.pdf 英文版本
- ENG_SS_108-15418_A_108-15418_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到设备
-
可密封 : 是
-
主要锁定特性 : 外壳集成
结构特性
-
位数 : 2
-
行数 : 1
电气特征
-
标称电压架构 (V): 12
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 母端
-
端子大小 : 8mm
-
对接公端宽度 : 8 mm [ .315 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 是
-
应力消除 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT
-
中心线（间距） : 19.4 mm [ .763 in ]
尺寸
-
连接器高度 : 31.2 mm [ 1.22 in ]
-
产品长度 : 48.3 mm [ 1.901 in ]
-
产品宽度 : 57.5 mm [ 2.26 in ]
使用环境
-
工作温度（最大值） (°C): 70, 75, 80, 85, 90, 100
-
工作温度（最大值） (°F): 158, 167, 176, 185, 194, 212
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 300
-
封装方法 : Box
其他
-
可维修 : 是
-
能够保证连接器位置 : 否
