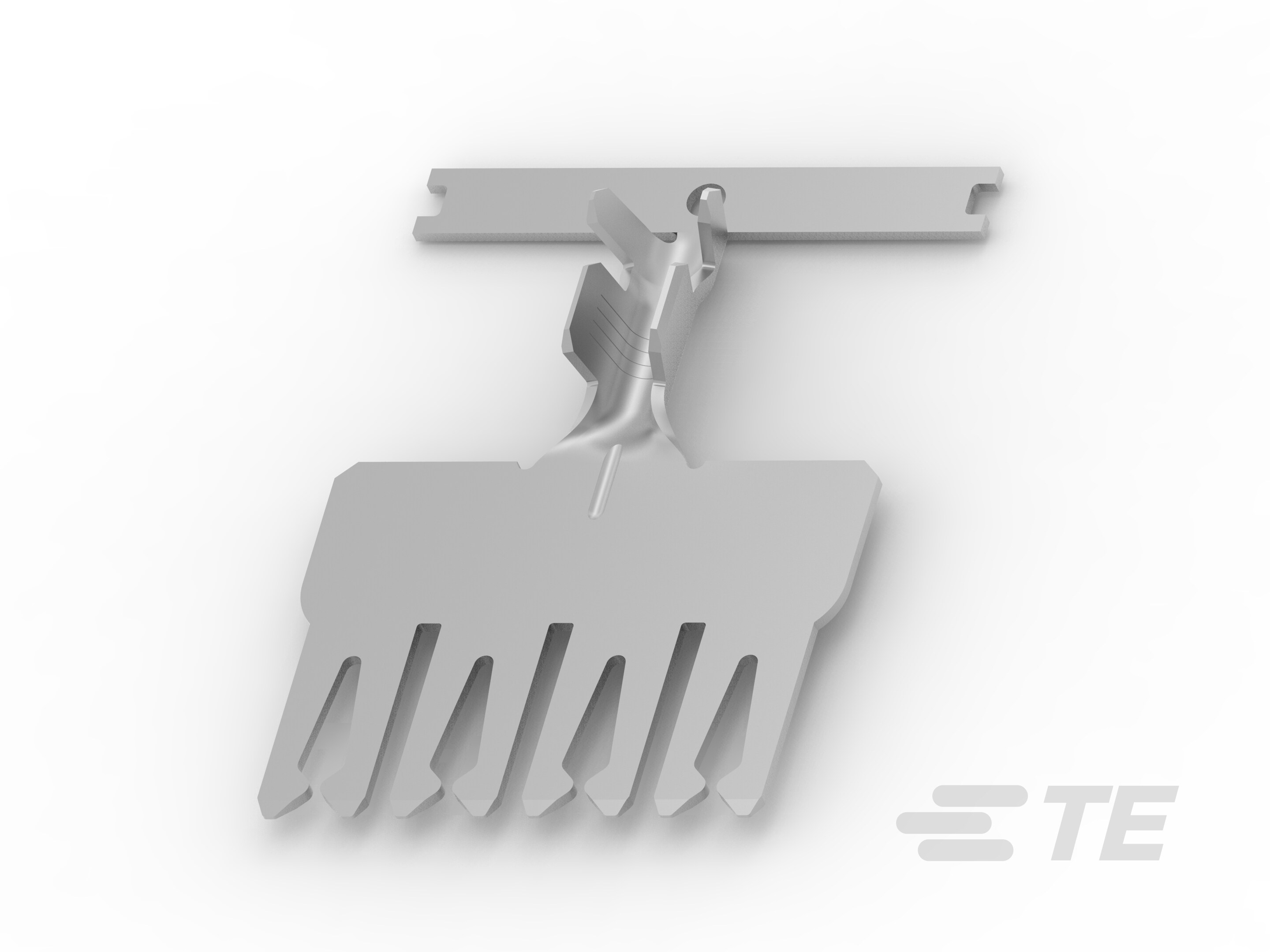

1801614-4
2.5 – 4 mm² Wire, 3G, Bus Bar, -40 – 85 °C [-40 – 185 °F], Modular Hard Wired Fuse and Relay Box, Busbars & Terminals
1801614-4
2.5 – 4 mm² Wire, 3G, Bus Bar, -40 – 85 °C [-40 – 185 °F], Modular Hard Wired Fuse and Relay Box, Busbars & Terminals
-
- 模块化硬线式保险丝和继电器盒
- TE 内部编号 1801614-4
- TE 内部产品描述 4 MINIFUSES CLIPSHUNT (4-6)
-
线径查找 (mm²): 4
-
线径 (mm²): 2.5 – 4
-
兼容的绝缘直径范围 : 3 – 3.7 mm [ .118 – .145 in ]
-
振动级别 : 3G
-
标称电压架构 (V): 12
文档
产品图纸
- 4 MINIATURE FUSES CLIP SHUNT ENG_CD_1801614_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1801614-4_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1801614-4_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1801614-4_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1801614-4_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-15124_A.pdf 英文版本
- 产品规格 ENG_SS_108-15415_2.pdf 英文版本
- ENG_SS_108-15406_B_108-15406_revB.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和端子端接到 : 母排
电气特征
-
标称电压架构 (V): 12
接触件特性
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
接触面电镀 : 锡 (Sn)
-
对接公端厚度 : .8 mm [ .031 in ]
端接特性
-
线缆端接方法 : 压接
尺寸
-
线径查找 (mm²): 4
-
线径 (mm²): 2.5 – 4
-
兼容的绝缘直径范围 : 3 – 3.7 mm [ .118 – .145 in ]
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
振动级别 : 3G
