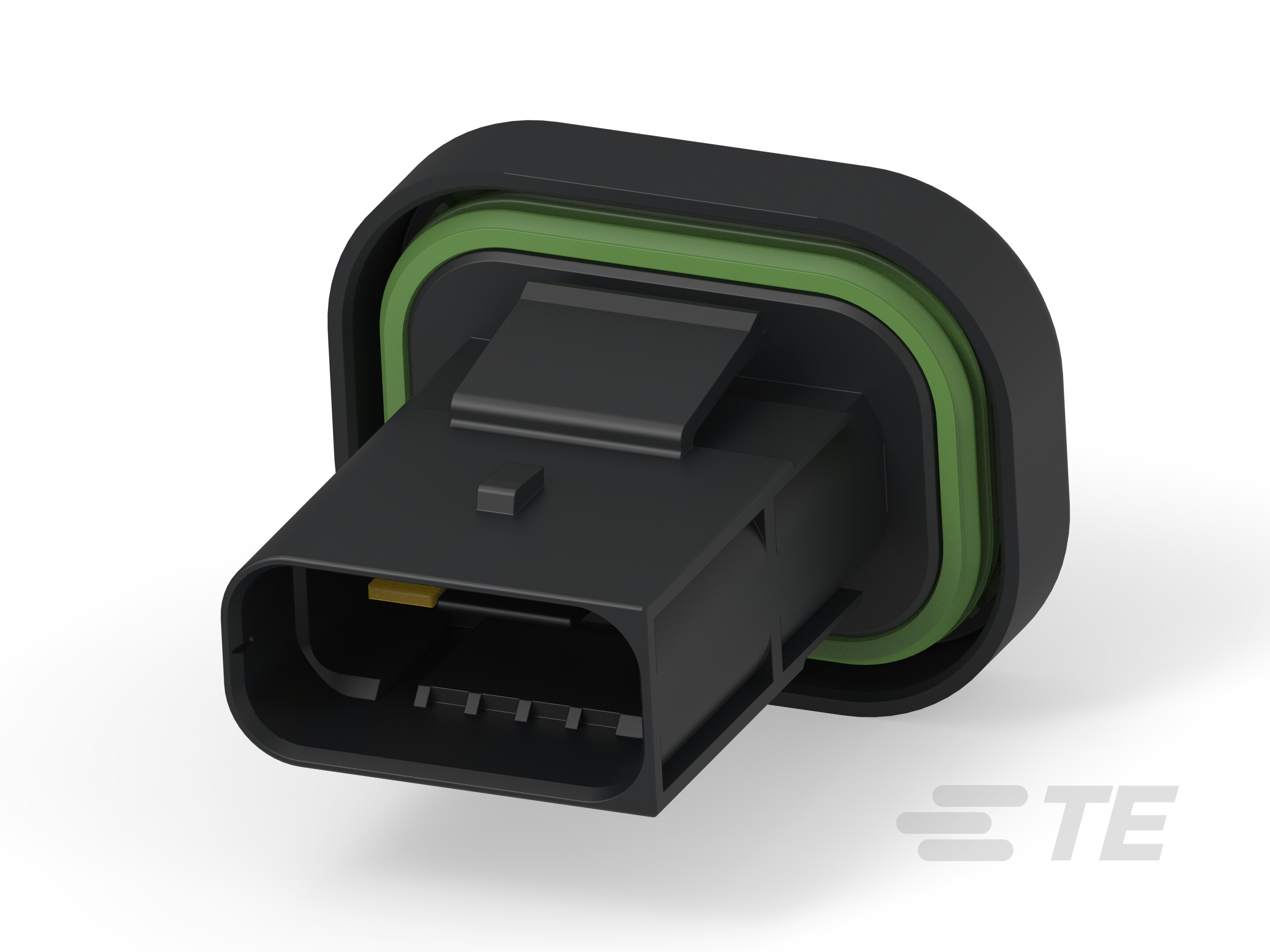

1801610-1
10 Position Housing, Housing for Male Terminals, Wire-to-Wire, 4.5 mm [.177 in] Centerline, Sealable, Black, Wire & Cable, MCON Interconnection System
1801610-1
10 Position Housing, Housing for Male Terminals, Wire-to-Wire, 4.5 mm [.177 in] Centerline, Sealable, Black, Wire & Cable, MCON Interconnection System
-
- MCON
- MCON 互连系统
- TE 内部编号 1801610-1
- TE 内部产品描述 BULK HEAD, MCON, 10W, CLIPPED
-
位数 : 10
-
连接器和壳体类型 : 公端子护套
-
对接公端宽度 : 1.2 mm [ .047 in ]
-
连接器系统 : 线到线
-
中心线（间距） : 4.5 mm [ .177 in ]
文档
产品图纸
- BULKHEAD 10W MCON 1.2 PL RAPPORTE 10V MCON 1.2 FRE_CD_1801610_D1.pdf 法语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1801610-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1801610-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1801610-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1801610-1_A.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-15405_E.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 公端子护套
-
连接器系统 : 线到线
-
可密封 : 是
-
主要锁定特性 : 端子上
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 10
-
行数 : 2
电气特征
-
工作电压 (VDC): 16
-
标称电压架构 (V): 16
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 黑色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 公端
-
端子大小 : 1.2mm
-
对接公端宽度 : 1.2 mm [ .047 in ]
-
端子额定电流（最大值） (A): 6
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 是
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF
-
中心线（间距） : 4.5 mm [ .177 in ]
尺寸
-
连接器高度 : 34.9 mm [ 1.374 in ]
-
产品长度 : 47.5 mm [ 1.87 in ]
-
产品宽度 : 47.7 mm [ 1.878 in ]
-
行间距 : 4.5 mm [ .177 in ]
使用环境
-
工作温度（最大值） : 150 °C [ 302 °F ]
-
工组温度范围 : -40 – 150 °C [ -40 – 302 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
UL 阻燃性等级 : UL 94HB
包装特性
-
封装方法 : 盒和纸箱
-
封装数量 : 500
其他
-
可维修 : 是
-
能够保证连接器位置 : 是
