1801431-1

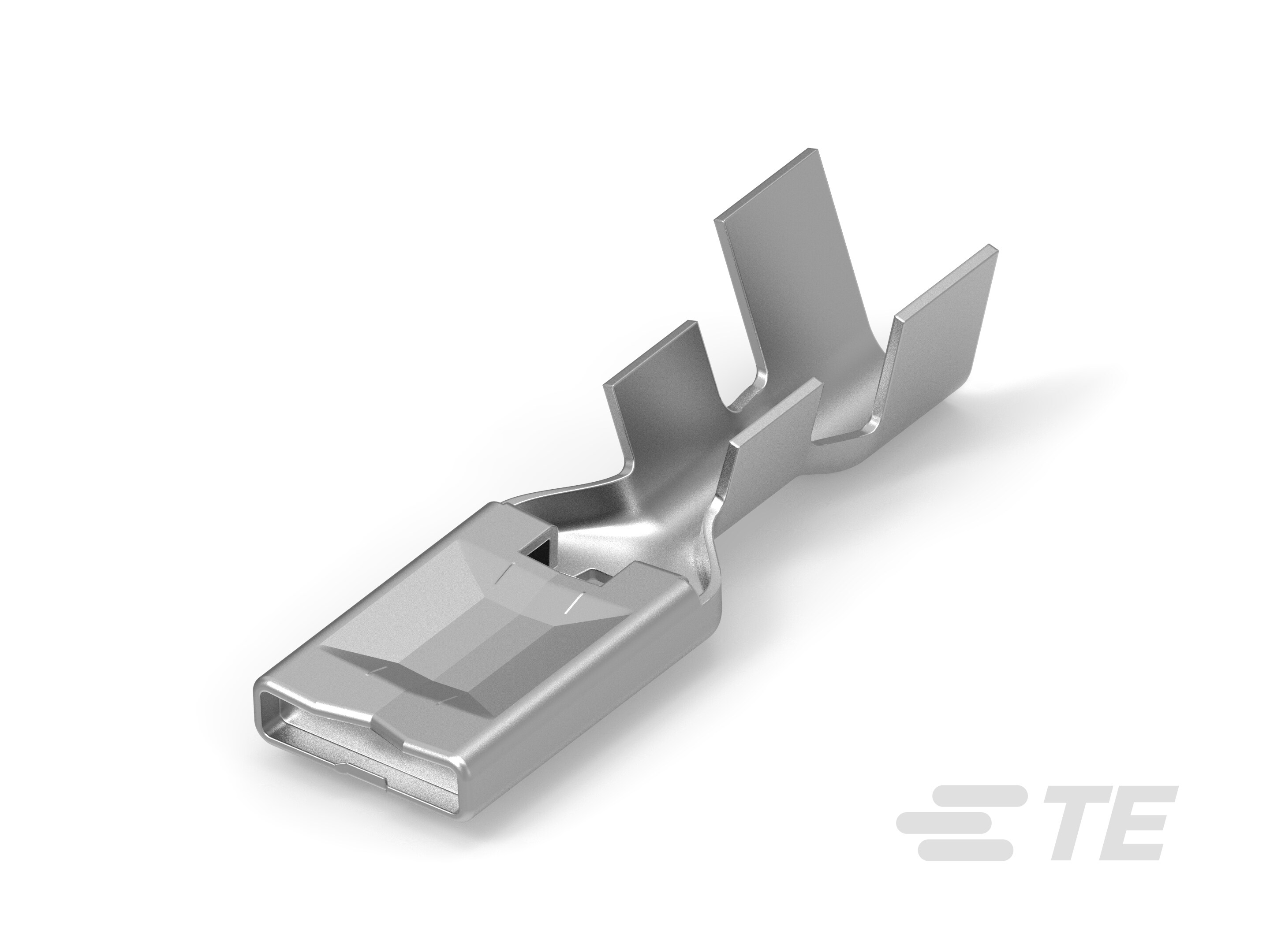

Receptacle Terminal, 13 – 11 AWG, 2.5 – 4 mm² Wire, 8 mm [.315 in] Tab Width, Tin (Sn), Unsealed, NG Power Terminals and Connectors

RCPT CONT, 8MM NG1+, MAXIFUSE, 2.5-4 MM2-1801431-1

1801431-1

Receptacle Terminal, 13 – 11 AWG, 2.5 – 4 mm² Wire, 8 mm [.315 in] Tab Width, Tin (Sn), Unsealed, NG Power Terminals and Connectors

    • AMP
    • NG 电源端子和连接器
      • ,
    • NG1
  • TE 内部编号 1801431-1
  • TE 内部产品描述 RCPT CONT, 8MM NG1+, MAXIFUSE, 2.5-4 MM2

  • 端子类型 : 母端

  • 线径 (AWG): 13 – 11

  • 线径 (mm²): 2.5 – 4

  • 对接公端宽度 : 8 mm [ .315 in ]

  • 接触面电镀 : 锡 (Sn)

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 主要锁定特性 : 外壳集成

  • 可密封 : 否

主体特性

  • 端子密封类型 : 非密封

接触件特性

  • 导线端子端接区域电镀材料 : 锡

  • 端子制造 : 冲压成形

  • 端子大小 : 8mm

  • 压接类型 : F 型压接

  • 典型额定电流 (A): 30

  • 端子类型 : 母端

  • 对接公端宽度 : 8 mm [ .315 in ]

  • 接触面电镀 : 锡 (Sn)

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 导线

尺寸

  • 兼容的绝缘直径范围 : 2.8 – 3.5 mm [ .11 – .165 in ]

  • 线径 (AWG): 13 – 11

  • 线径 (mm²): 2.5 – 4

  • 线径查找 (mm²): 2.5 | 3 | 4

  • 线径查找 (AWG): 11 | 12 | 13

  • 公端长度 : 29.9 mm [ 1.177 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度（最大值） : 125 °C [ 257 °F ]

  • 工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

操作/应用

  • 与电线基础材料兼容 : 铜

包装特性

  • 封装数量 : 1300

  • 封装方法 : Reel

其他

  • 端子传导 : 25 – 40 A（正常功率）
