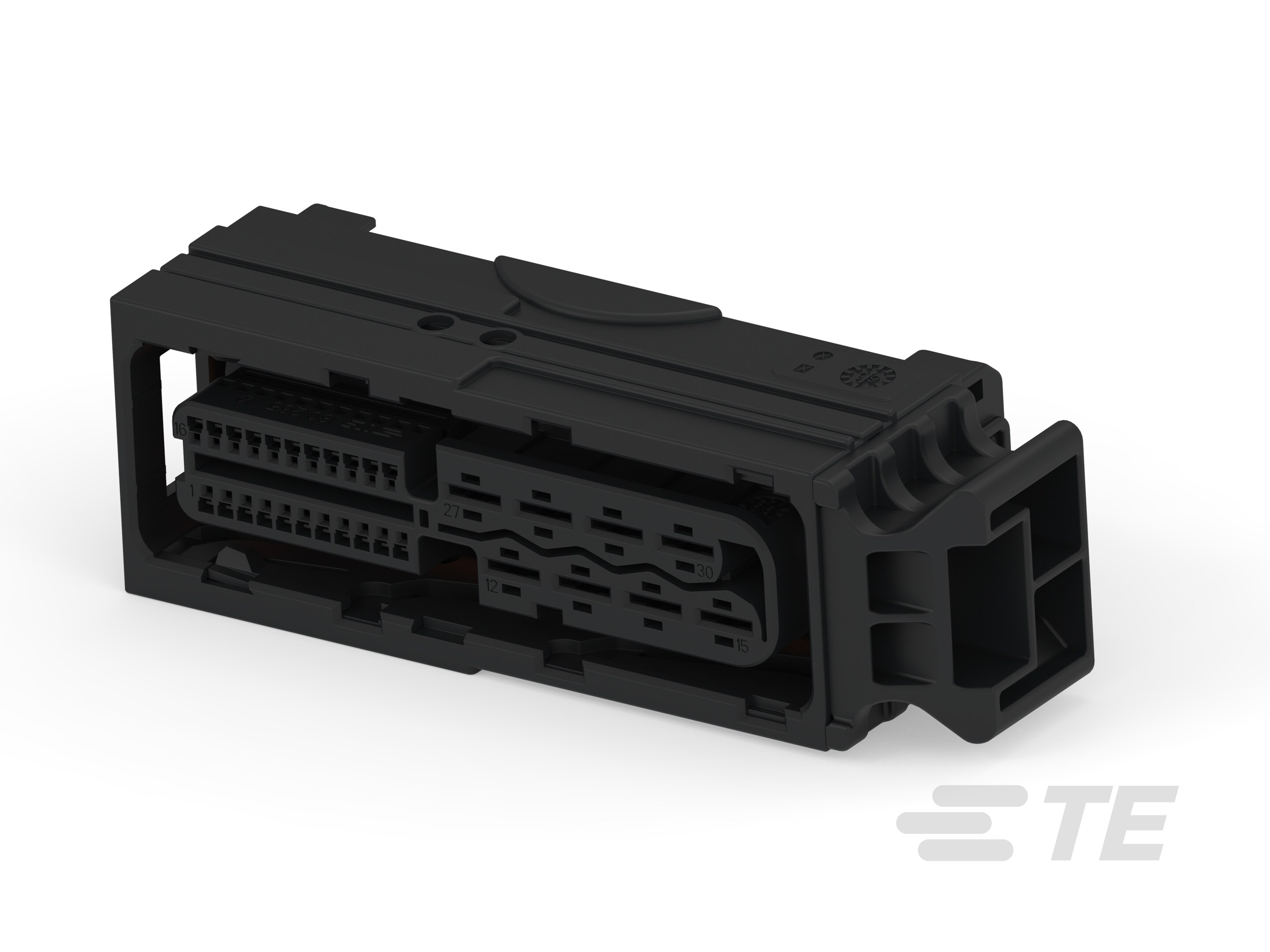

Name: 30POS MIXED MQS REC SEALED COD A
Brand: MQS

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

位数 : 30
行数 : 2

电气特征

工作电压 (VDC): 16
标称电压架构 (V): 12

主体特性

出线角度 (°): 180°
主要产品颜色 : 黑色

接触件特性

端子类型 : 母端
端子大小 : .63mm | 4.8mm
对接公端宽度 (mm): .63 | 4.8
对接公端宽度 (in): .06 | .188
端子额定电流（最大值） (A): 7.5 | 40

机械附件

接合对准 : 带有
接合对准类型 : 键控
端子位置保证 : 否
应力消除 : 按附件添加
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : 玻璃填充 PBT
中心线（间距） (mm): 2.5 | 9.1
中心线（间距） (in): .09 | .35

尺寸

连接器高度 : 39.35 mm [ 2.087 in ]
产品长度 : 90.04 mm [ 3.54 in ]
产品宽度 : 39.35 mm [ 1.37 in ]
行间距 (mm): 6 | 7.8
行间距 (in): .23 | .3

使用环境

工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
工作温度（最大值） : 85 °C [ 185 °F ]

操作/应用

电路应用 : 电源和信号

行业标准

UL 阻燃性等级 : UL 94HB
IP 等级 : IP67 | IP69K

包装特性

封装方法 : Box
封装数量 : 168

其他

可维修 : 是
能够保证连接器位置 : 否

1801263-1

12 V, 30 Position, Automotive Housing for Female Terminals, Wire-to-Board, 2.5 mm / 9.1 mm [.09 in / .35 in] Centerline, Sealable, Black, Hybrid

1801263-1

12 V, 30 Position, Automotive Housing for Female Terminals, Wire-to-Board, 2.5 mm / 9.1 mm [.09 in / .35 in] Centerline, Sealable, Black, Hybrid

标称电压架构 (V): 12

连接器和壳体类型 : 母端子护套

位数 : 30

可密封 : 是

工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]

文档

产品图纸

CAD 文件

产品规格

使用说明书

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

混合型连接器 : 是

连接器和壳体类型 : 母端子护套

可密封 : 是

主要锁定特性 : 端子上

连接器系统 : 线到板

连接器和端子端接到 : 电线和电缆

结构特性

位数 : 30

行数 : 2

电气特征

工作电压 (VDC): 16

标称电压架构 (V): 12

主体特性

出线角度 (°): 180°

主要产品颜色 : 黑色

接触件特性

端子类型 : 母端

端子大小 : .63mm | 4.8mm

对接公端宽度 (mm): .63 | 4.8

对接公端宽度 (in): .06 | .188

端子额定电流（最大值） (A): 7.5 | 40

机械附件

接合对准 : 带有

接合对准类型 : 键控

端子位置保证 : 否

应力消除 : 按附件添加

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : 玻璃填充 PBT

中心线（间距） (mm): 2.5 | 9.1

中心线（间距） (in): .09 | .35

尺寸

连接器高度 : 39.35 mm [ 2.087 in ]

产品长度 : 90.04 mm [ 3.54 in ]

产品宽度 : 39.35 mm [ 1.37 in ]

行间距 (mm): 6 | 7.8

行间距 (in): .23 | .3

使用环境

工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]

工作温度（最大值） : 85 °C [ 185 °F ]

操作/应用

电路应用 : 电源和信号

行业标准

UL 阻燃性等级 : UL 94HB

IP 等级 : IP67 | IP69K

包装特性

封装方法 : Box

封装数量 : 168

其他

可维修 : 是

能够保证连接器位置 : 否
