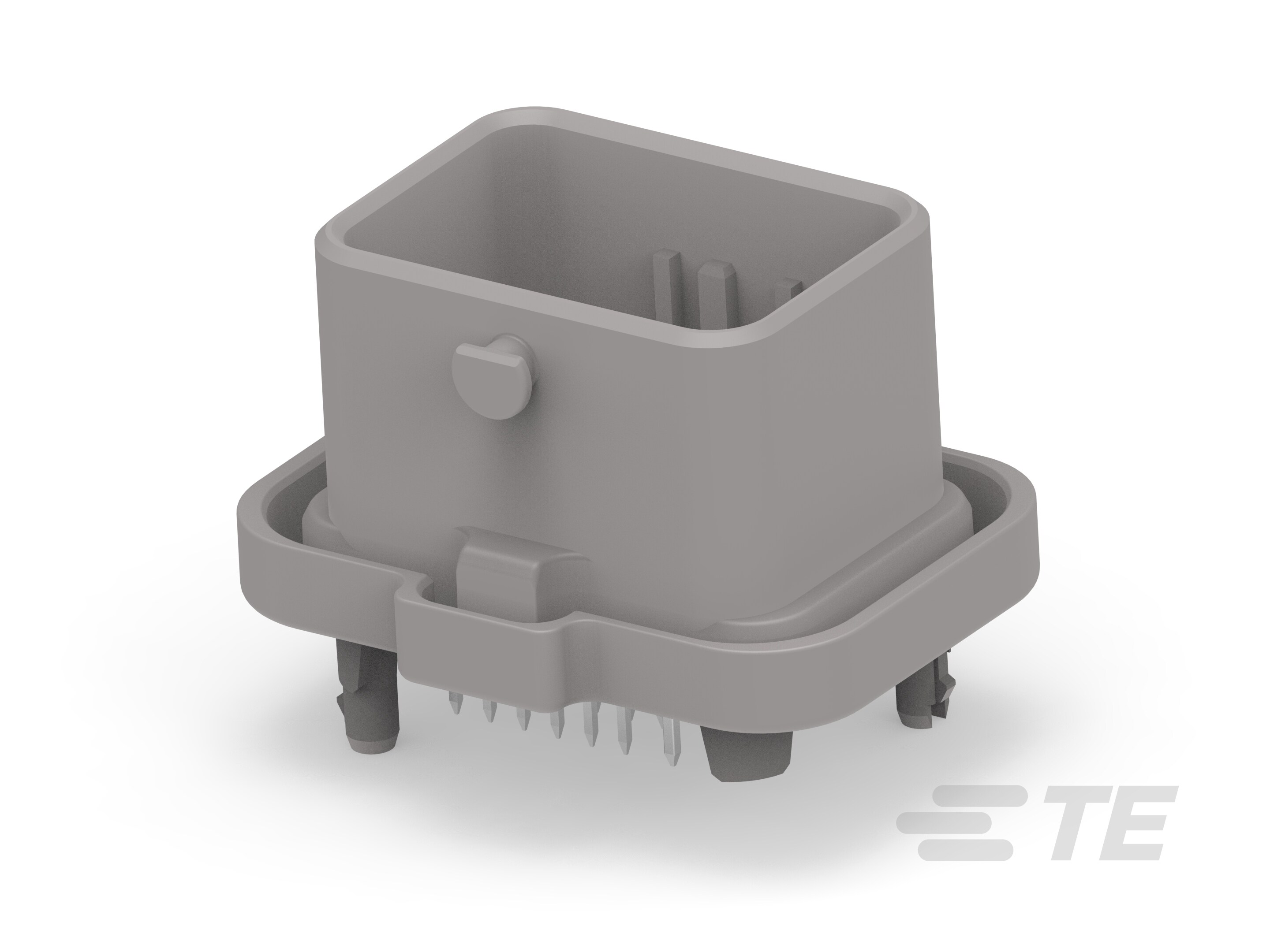

1801210-2
Vertical, Wire-to-Board, 32 Position, 4 Row, 2.5mm / 3.7mm [.098in / .145in] Centerline, Tin (Sn), Printed Circuit Board, Power & Signal, Gray
1801210-2
Vertical, Wire-to-Board, 32 Position, 4 Row, 2.5mm / 3.7mm [.098in / .145in] Centerline, Tin (Sn), Printed Circuit Board, Power & Signal, Gray
- TE 内部编号 1801210-2
- TE 内部产品描述 32 WAY CMC HEADER ASSEMBLY
-
PCB 安装方向 : 垂直
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 否
-
中心线（间距） (mm): 2.5 | 3.7
-
中心线（间距） (in): .098 | .145
-
连接器系统 : 线到板
文档
产品图纸
- 32 W CMC HEADER ASSY VERTICAL/EMBASE 32 V CMC DROITE ENG_CD_1801210_E1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1801210-2_D.pdf 3D
- 下载查看 ENG_CVM_CVM_1801210-2_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1801210-2_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_1801210-2_D.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-15359_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
接头类型 : 全部带罩
-
混合板端连接器 : 是
-
可密封 : 否
-
连接器系统 : 线到板
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 垂直
-
位数 : 32
-
行数 : 4
电气特征
-
标称电压架构 (V): 12
主体特性
-
主要产品颜色 : 灰色
接触件特性
-
对接公端宽度 (mm): .64 | 1.5
-
对接公端宽度 (in): .025 | .06
-
端子类型 : 插针
-
对接公端厚度 (mm): .64 | .8
-
对接公端厚度 (in): .025 | .031
-
端子接触部电镀材料 : 锡 (Sn)
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
PCB 安装对准 : 带有
-
PCB 安装固定 : 带有
-
接合对准 : 带有
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） (mm): 2.5 | 3.7
-
中心线（间距） (in): .098 | .145
操作/应用
-
电路应用 : 电源和信号
