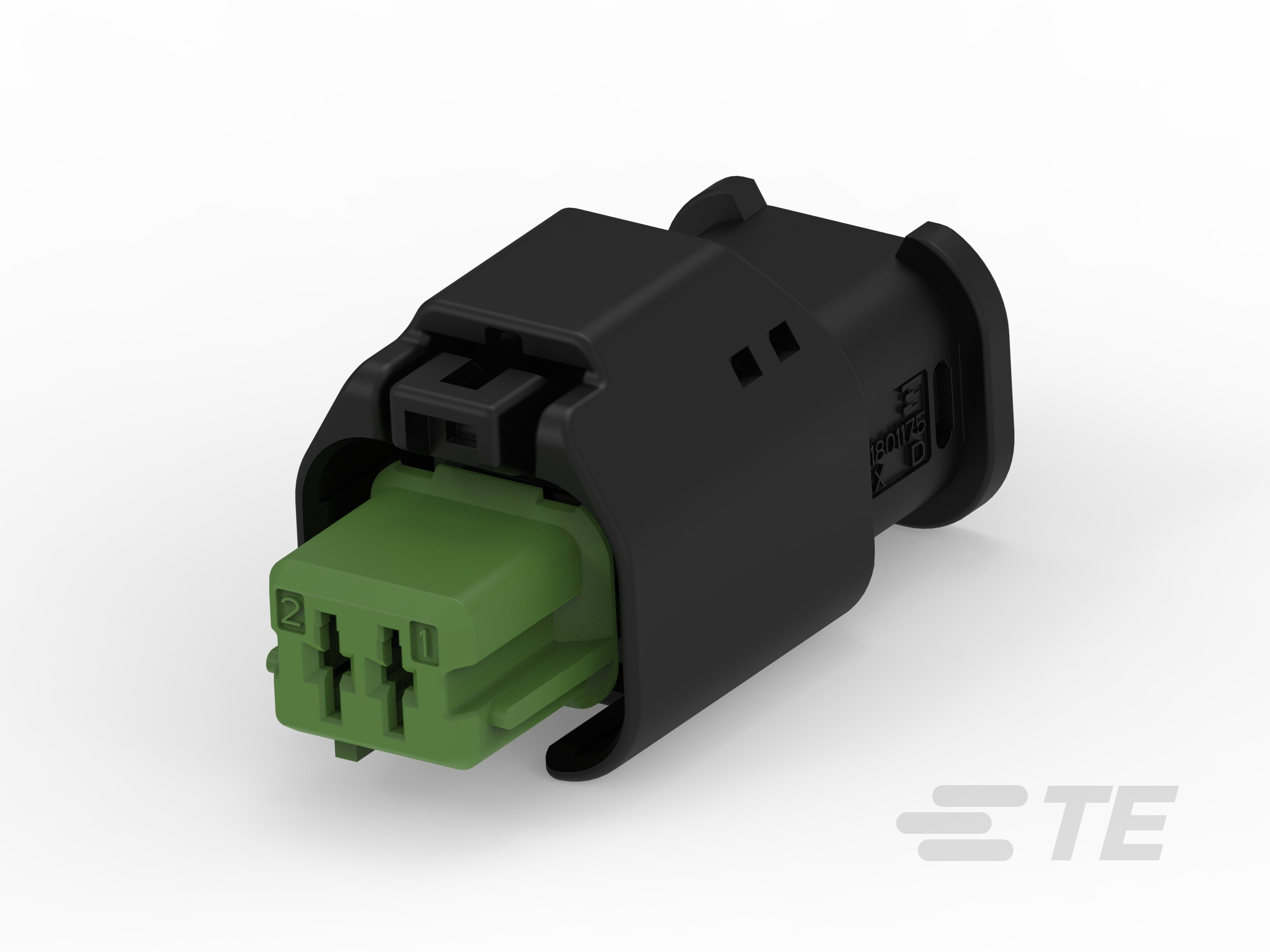

1801175-5
2 Position Housing, Housing for Female Terminals, Wire-to-Wire, 3.33 mm [.13 in] Centerline, Sealable, Green, Wire & Cable, Sensor Flat Contact System
1801175-5
2 Position Housing, Housing for Female Terminals, Wire-to-Wire, 3.33 mm [.13 in] Centerline, Sealable, Green, Wire & Cable, Sensor Flat Contact System
-
- 传感器扁平端子系统
- TE 内部编号 1801175-5
- TE 内部产品描述 2W RECEPTACLE HP CONNECTOR GREEN
-
位数 : 2
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 : 1.5 mm [ .06 in ]
-
连接器系统 : 线到线
-
中心线（间距） : 3.33 mm [ .13 in ]
文档
产品图纸
- 2 WAYS RECEPTACLE CONNECTOR HP PORTE-CLIPS 2 Voies HP ENG_CD_1801175_J.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1801175-5_E.pdf 3D
- 下载查看 ENG_CVM_CVM_1801175-5_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1801175-5_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_1801175-5_E.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-15378_E.pdf 英文版本
- 合格检测报告 ENG_SS_DTR-00-140987_A.pdf 英文版本
- ENG_SS_DTR-00-140986_A.pdf 英文版本
使用说明书
- 使用说明书（非美国） ENG_SS_411-15712_D.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到线
-
可密封 : 是
-
主要锁定特性 : 端子上
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 2
-
行数 : 1
电气特征
-
工作电压 (VDC): 16
-
标称电压架构 (V): 16
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 绿色
-
连接器和键控代码 : 5
接触件特性
-
端子类型 : 母端
-
端子大小 : 1.5mm
-
对接公端宽度 : 1.5 mm [ .06 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 是
-
应力消除 : 按附件添加
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF
-
中心线（间距） : 3.33 mm [ .13 in ]
尺寸
-
连接器高度 : 19.85 mm [ .782 in ]
-
产品长度 : 18 mm [ .709 in ]
-
产品宽度 : 35.05 mm [ 1.38 in ]
使用环境
-
工作温度（最大值） : 150 °C [ 302 °F ]
-
工组温度范围 : -40 – 150 °C [ -40 – 302 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
UL 阻燃性等级 : UL 94HB
-
IP 等级 : IP69K
其他
-
可维修 : 是
-
能够保证连接器位置 : 否
