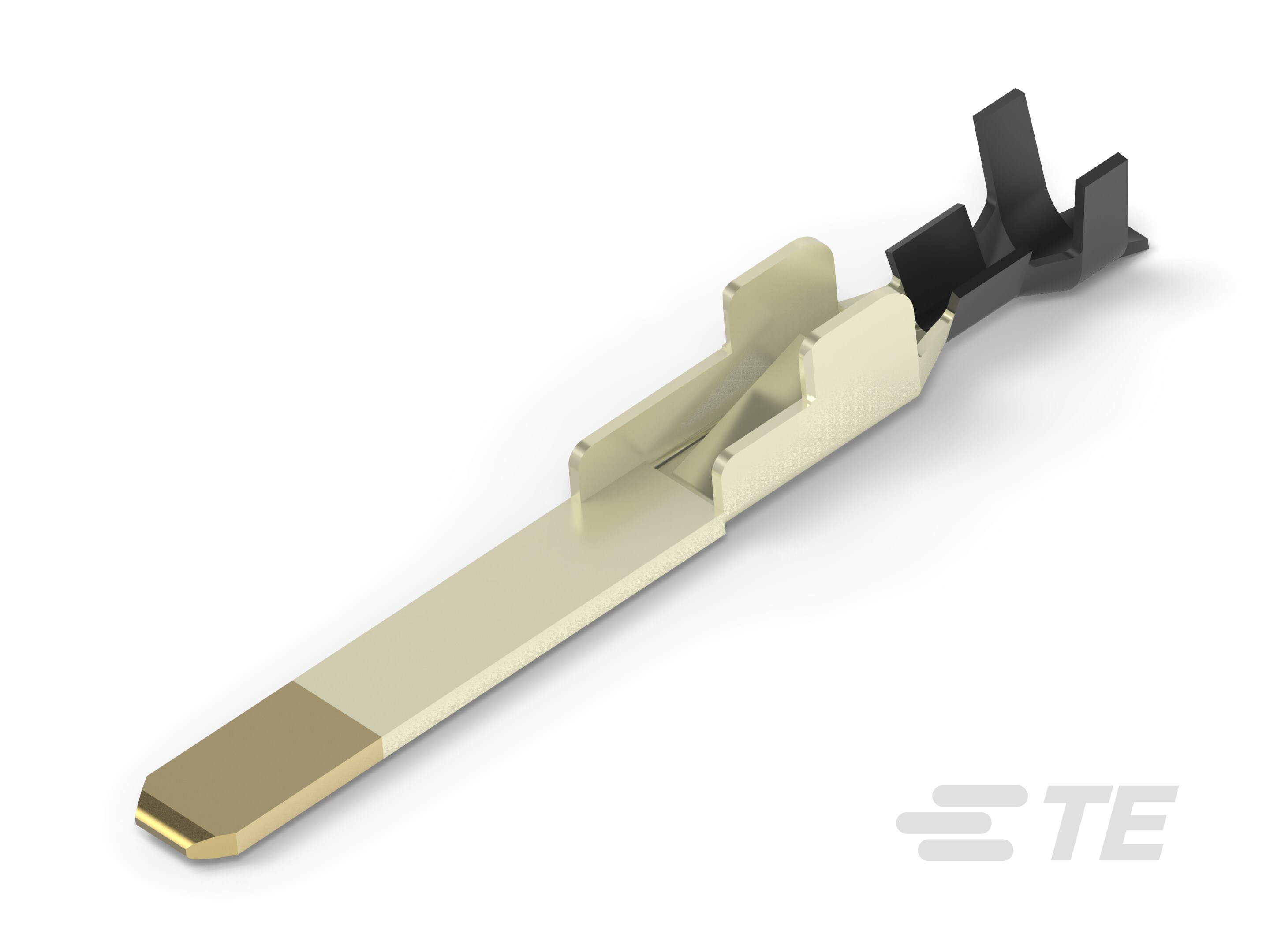

179322-3
Gold (Au), Pin / Tab Contact, 24 – 20 AWG, 250 VAC, .2 – .5 mm² Wire, 394.71 – 986.76 CMA, Crimp, Copper Alloy, Power & Signal
179322-3
Gold (Au), Pin / Tab Contact, 24 – 20 AWG, 250 VAC, .2 – .5 mm² Wire, 394.71 – 986.76 CMA, Crimp, Copper Alloy, Power & Signal
- TE 内部编号 179322-3
- TE 内部产品描述 HYBRID MINI DRAWER TAB CONT.#2
-
端子类型 : 公端 | 插针
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 锡
-
工作电压 (VAC): 250
-
线径 (AWG): 24 – 20
文档
产品图纸
- plug tab contact hybrid drawer connector ENG_CD_179322_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_179322-3_K2.pdf 3D
- 下载查看 ENG_CVM_CVM_179322-3_K2.2d_dxf.zip 英文版本
- ENG_CVM_CVM_179322-3_K2.3d_igs.zip 英文版本
- ENG_CVM_CVM_179322-3_K2.3d_stp.zip 英文版本
数据表/目录页
- Low Power Drawer Connectors QRG ENG_DS_1-1773888-2_LowPowerDrawer_QRG_1116.pdf 英文版本
产品规格
- 应用规格 S_114-5179_B1.tif 英文版本
- ENG_SS_114-5179_B1.pdf 英文版本
- ENG_SS_114-5182_B.pdf 英文版本
- S_114-5182_B.tif 英文版本
- 产品规格 S_108-5565_A.tif 英文版本
- S_108-5565_A.pdf 英文版本
- ENG_SS_108-5882_A.pdf 英文版本
- ENG_SS_108-5882-1_B.pdf 英文版本
- JPN_SS_108-60022-1_B.tif 日语
- JPN_SS_108-60022-1_B.pdf 日语
- ENG_SS_108-5412_C.pdf 英文版本
- S_108-5412_C.tif 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
电气特征
-
工作电压 (VAC): 250
接触件特性
-
端子类型 : 公端 | 插针
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 锡
-
端子基材 : 铜合金
-
端子额定电流（最大值） (A): 7
-
导线端子端接区域电镀厚度 (µin): 200 – 500
-
对接公端宽度 : 3 mm [ .118 in ]
-
对接公端厚度 : .65 mm [ .025 in ]
-
导线端子端接区域电镀材料表面涂层 : 亮光
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
尺寸
-
线径 (AWG): 24 – 20
-
线径 (mm²): .2 – .5
-
线径 (CMA): 394.71 – 986.76
-
兼容的绝缘直径范围 : 1.4 – 2.6 mm [ .055 – .102 in ]
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
包装特性
-
封装数量 : 20
-
封装方法 : Reel
