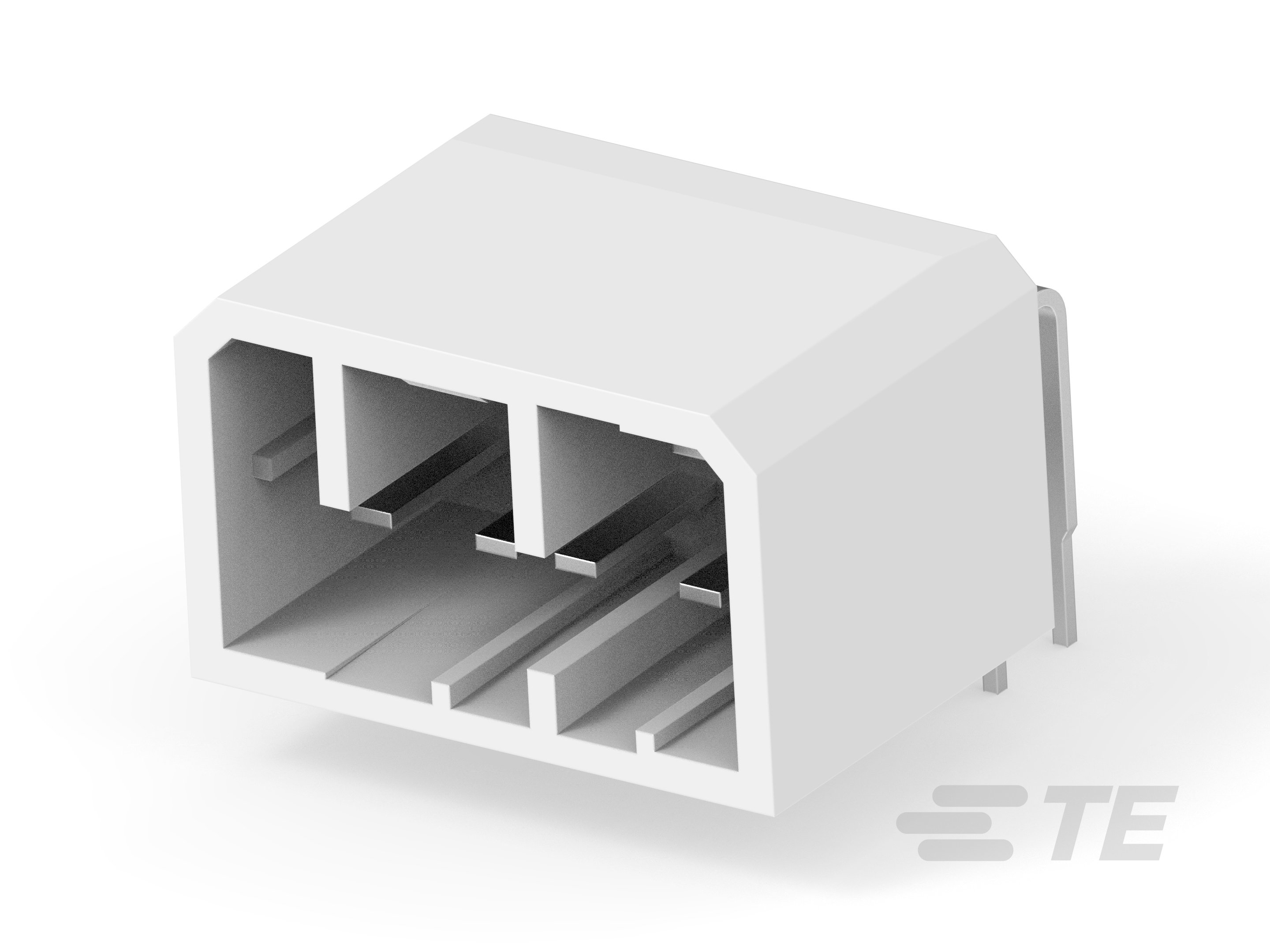

179096-1
Horizontal, Wire-to-Board, 8 Position, 2 Rows, 3.5mm [.138in] Centerline, Tin (Sn), Printed Circuit Board, White, Multilock Connector System
179096-1
Horizontal, Wire-to-Board, 8 Position, 2 Rows, 3.5mm [.138in] Centerline, Tin (Sn), Printed Circuit Board, White, Multilock Connector System
-
- Multilock 连接器系统
- TE 内部编号 179096-1
- TE 内部产品描述 MULTI LOCK I/O CAP ASSY 8P
- 所有 Low & Medium Power Header (64)
-
PCB 安装方向 : 水平
-
PCB 端接方法 : 通孔 - 螺钉
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
主要产品颜色 : 白色
文档
产品图纸
- .070 series muli-lok i/o conn 8 pos h cap hsg ENG_CD_179096_O.pdf 英文版本
- .070 series muli-lok i/o conn 8 pos h cap hsg 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_179096-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_179096-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_179096-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_179096-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-8005_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合板端连接器 : 否
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 水平
主体特性
-
主要产品颜色 : 白色
端接特性
-
PCB 端接方法 : 通孔 - 螺钉
机械附件
-
PCB 安装固定类型 : 安装孔
-
安装孔 : 不带
-
面板安装特性 : 不带
尺寸
-
连接器长度 : 25.02 mm [ .985 in ]
-
PCB 厚度（建议） : 1.6 mm [ .063 in ]
-
连接器宽度 : 25.7 mm [ 1.012 in ]
使用环境
-
工作温度（最大值） (°C): 65, 70, 75, 80, 85, 90, 100, 105
-
工作温度（最大值） (°F): 212
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
屏蔽 : 否
包装特性
-
封装数量 : 90
